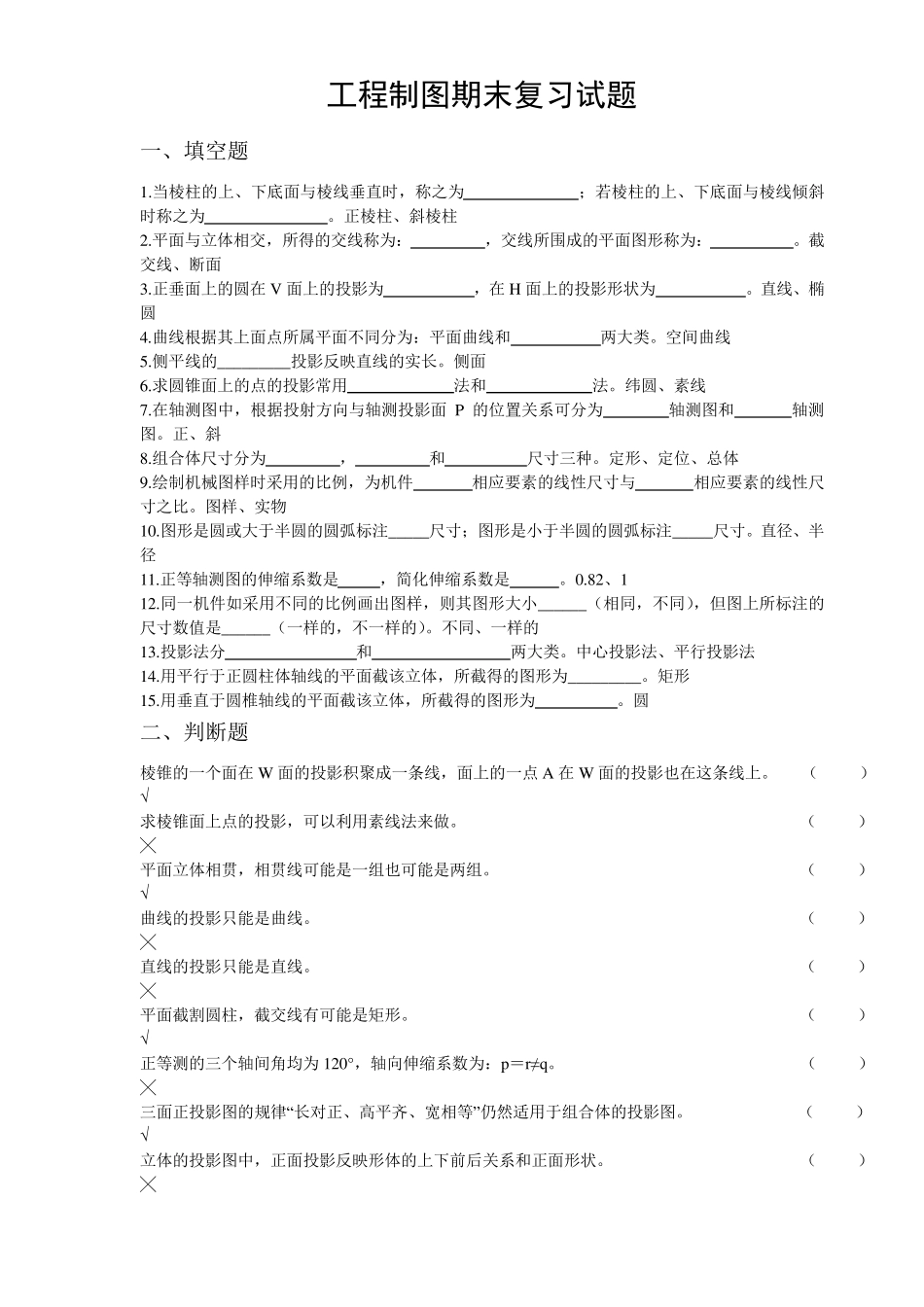

工程制图期末复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为 ；若棱柱的上、下底面与棱线倾斜时称之为 。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为： ，交线所围成的平面图形称为： 。截交线、断面 3.正垂面上的圆在 V 面上的投影为 ，在 H 面上的投影形状为 。直线、椭圆 4.曲线根据其上面点所属平面不同分为：平面曲线和 两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用 法和 法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面 P 的位置关系可分为 轴测图和 轴测图。正、斜 8.组合体尺寸分为 ， 和 尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件 相应要素的线性尺寸与 相应要素的线性尺寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径 11.正等轴测图的伸缩系数是 ，简化伸缩系数是 。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分 和 两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为 。圆 二、判断题 棱锥的一个面在 W 面的投影积聚成一条线，面上的一点 A 在 W 面的投影也在这条线上。 （ ） √ 求棱锥面上点的投影，可以利用素线法来做。 （ ） ╳ 平面立体相贯，相贯线可能是一组也可能是两组。 （ ） √ 曲线的投影只能是曲线。 （ ） ╳ 直线的投影只能是直线。 （ ） ╳ 平面截割圆柱，截交线有可能是矩形。 （ ） √ 正等测的三个轴间角均为 120°，轴向伸缩系数为：p＝r≠ q。 （ ） ╳ 三面正投影图的规律“ 长对正、高平齐、宽相等” 仍然适用于组合体的投影图。 （ ） √ 立体的投影图中，正面投影反映形体的上下前后关系和正面形状。 （ ） ╳ 三、选择题 下列不是曲面立体术语的是（ ）。 A 素线 B 纬圆 C 椭圆 D 轴线 平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（ ）。 A 矩形 B 圆 C 椭圆 D 都有可能 平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（ ） A 圆或椭圆 B 等腰三角形 C...
