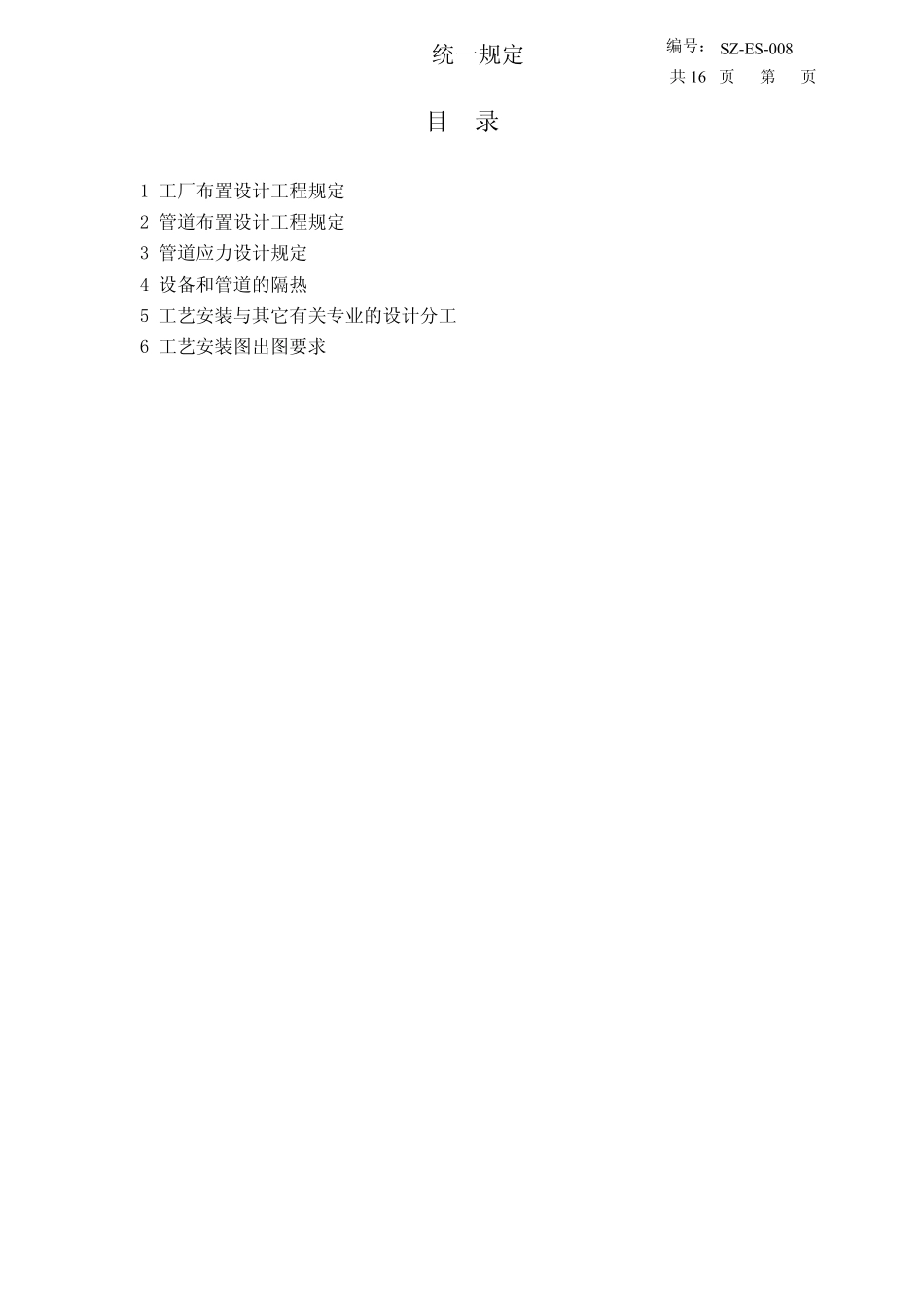

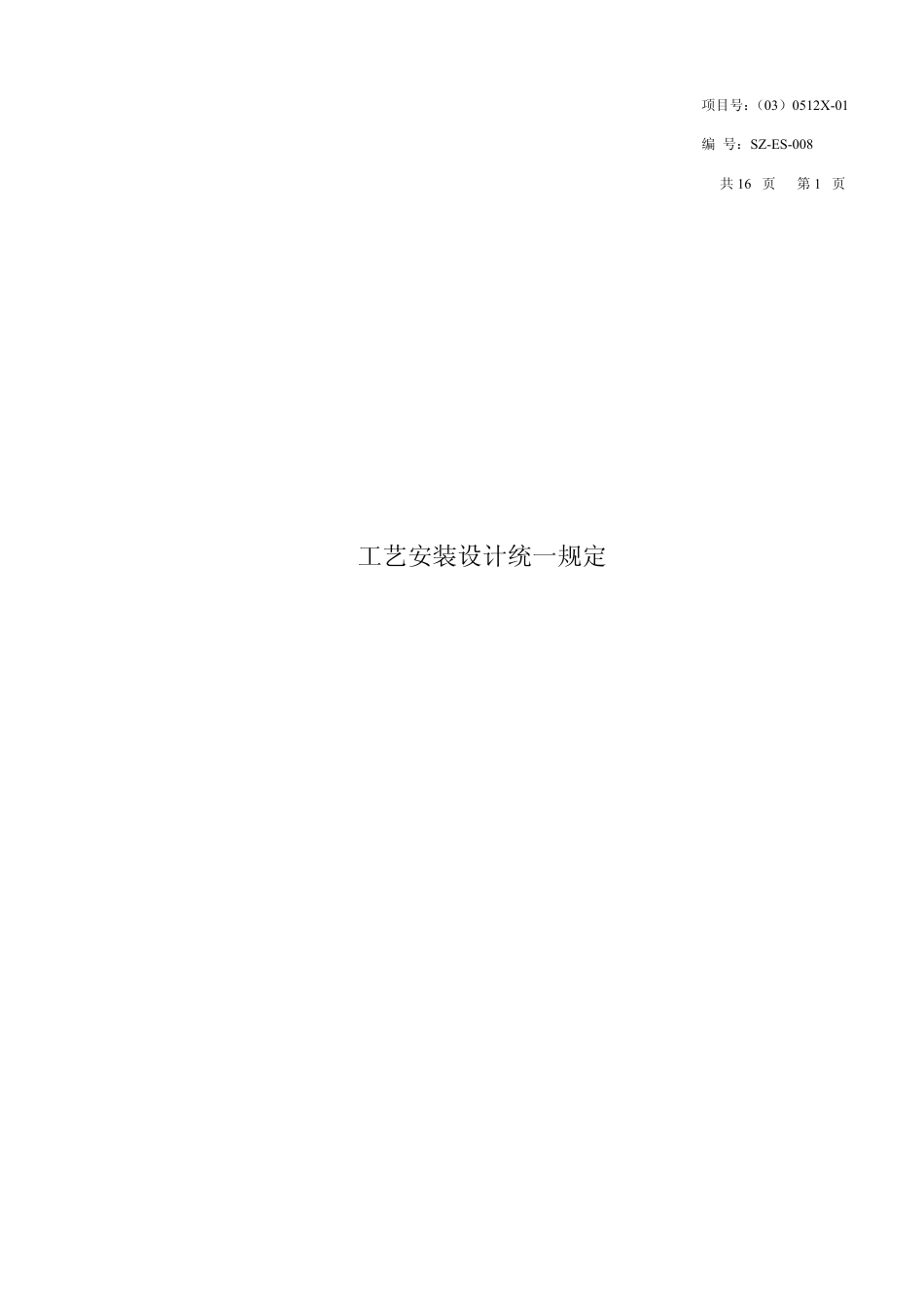

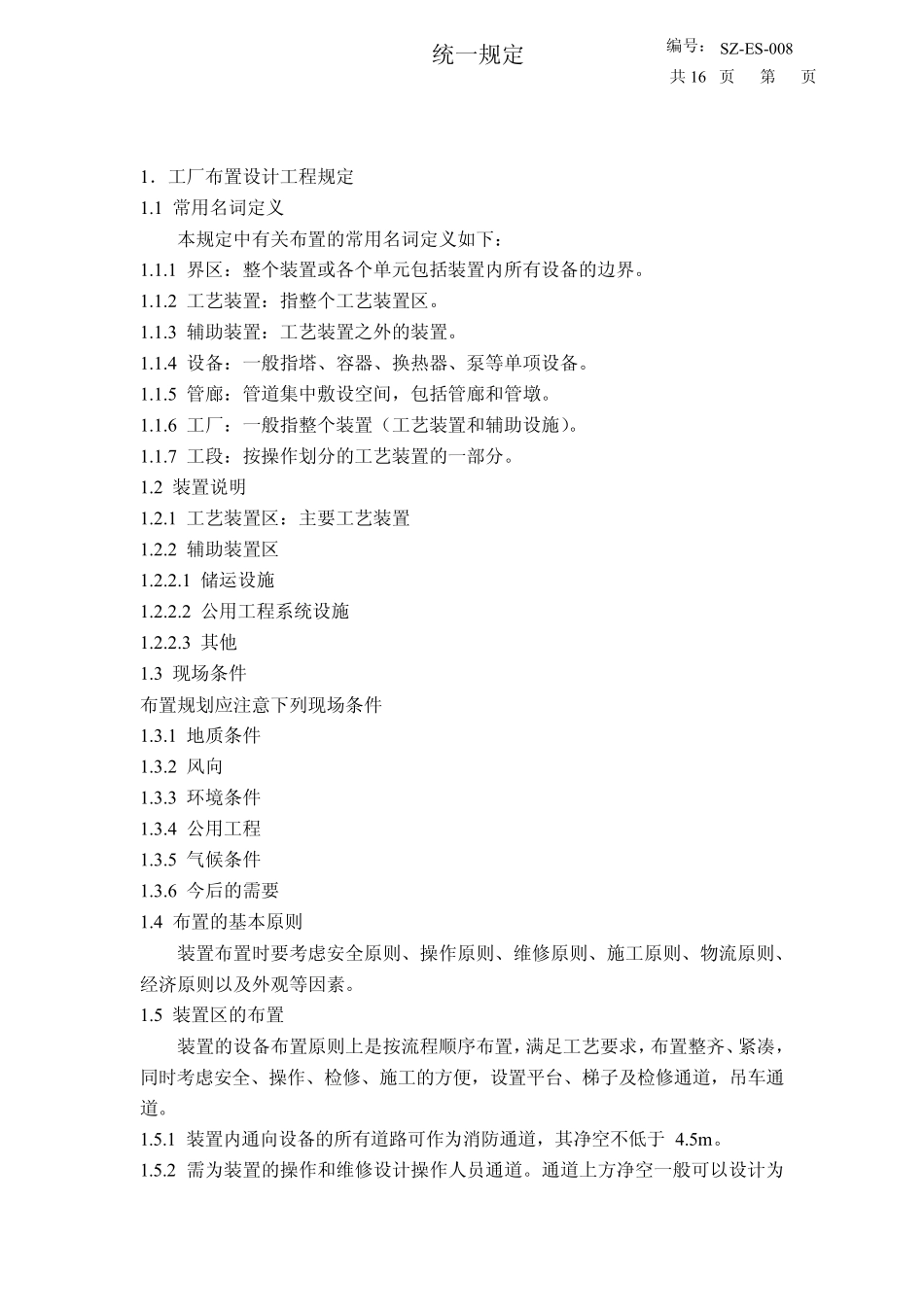

项目号：（03）0512X-01 编 号：SZ-ES-008 共 16 页 第 1 页 工艺安装设计统一规定 SZ-ES-008编号： 共 16 页 第 页 统一规定目 录 1 工厂布置设计工程规定 2 管道布置设计工程规定 3 管道应力设计规定 4 设备和管道的隔热 5 工艺安装与其它有关专业的设计分工 6 工艺安装图出图要求 SZ-ES-008编号： 共 16 页 第 页 统一规定 1．工厂布置设计工程规定 1.1 常用名词定义 本规定中有关布置的常用名词定义如下： 1.1.1 界区：整个装置或各个单元包括装置内所有设备的边界。 1.1.2 工艺装置：指整个工艺装置区。 1.1.3 辅助装置：工艺装置之外的装置。 1.1.4 设备：一般指塔、容器、换热器、泵等单项设备。 1.1.5 管廊：管道集中敷设空间，包括管廊和管墩。 1.1.6 工厂：一般指整个装置（工艺装置和辅助设施）。 1.1.7 工段：按操作划分的工艺装置的一部分。 1.2 装置说明 1.2.1 工艺装置区：主要工艺装置 1.2.2 辅助装置区 1.2.2.1 储运设施 1.2.2.2 公用工程系统设施 1.2.2.3 其他 1.3 现场条件 布置规划应注意下列现场条件 1.3.1 地质条件 1.3.2 风向 1.3.3 环境条件 1.3.4 公用工程 1.3.5 气候条件 1.3.6 今后的需要 1.4 布置的基本原则 装置布置时要考虑安全原则、操作原则、维修原则、施工原则、物流原则、经济原则以及外观等因素。 1.5 装置区的布置 装置的设备布置原则上是按流程顺序布置，满足工艺要求，布置整齐、紧凑，同时考虑安全、操作、检修、施工的方便，设置平台、梯子及检修通道，吊车通道。 1.5.1 装置内通向设备的所有道路可作为消防通道，其净空不低于 4.5m 。 1.5.2 需为装置的操作和维修设计操作人员通道。通道上方净空一般可以设计为 SZ-ES-008编号： 共 16 页 第 页 统一规定2.5m，但某些区域有限时可以设计为2.1m。 1.5.3 装置的通道最小宽度为0.8m，不常通行的局部地方最小为0.65m，横跨管墩的过桥可设计成0.6 m~ 0.8 m。 1.5.4 需要经常巡视、操作、维修的区域必须设置平台，并有楼梯和出入通道。无栏杆的平台、爬梯不被采用。 1.5.5 除了在平台的进出口和出口位置，一般平台皆有栏杆或脚踏板，梯子皆有扶手或设带护栏的直爬梯。 1.5.6 热的设备和管道应位于操作工不能触及的地方或采取保温及人身防护措施。 1.5.7 装置内要有通道，便于事故时人员的疏散。安全通道上不得有障碍物。 1.5.8 对有抽芯...
