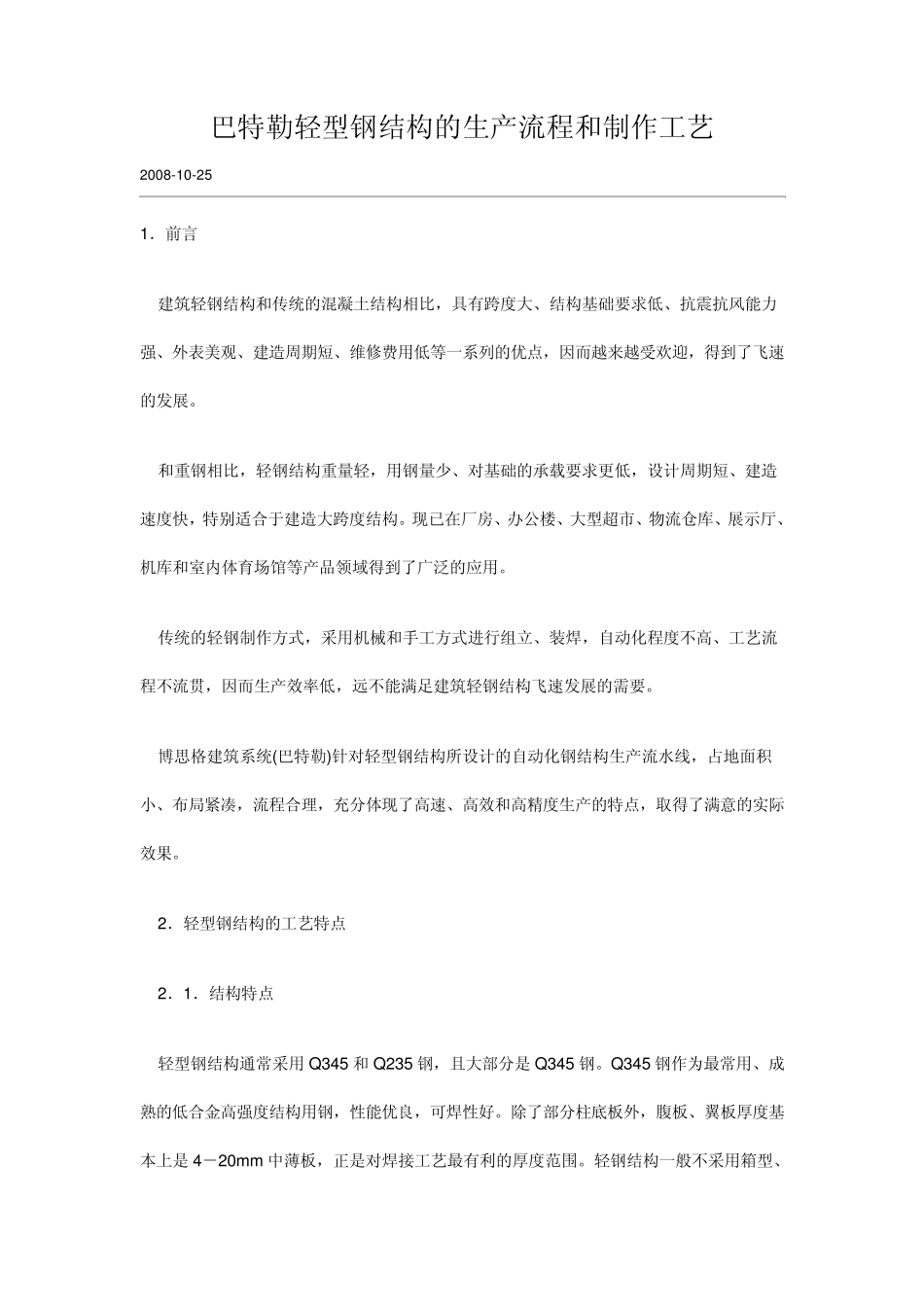

巴特勒轻型钢结构的生产流程和制作工艺 2008-10-25 1．前言 建筑轻钢结构和传统的混凝土结构相比，具有跨度大、结构基础要求低、抗震抗风能力强、外表美观、建造周期短、维修费用低等一系列的优点，因而越来越受欢迎，得到了飞速的发展
和重钢相比，轻钢结构重量轻，用钢量少、对基础的承载要求更低，设计周期短、建造速度快，特别适合于建造大跨度结构
现已在厂房、办公楼、大型超市、物流仓库、展示厅、机库和室内体育场馆等产品领域得到了广泛的应用
传统的轻钢制作方式，采用机械和手工方式进行组立、装焊，自动化程度不高、工艺流程不流贯，因而生产效率低，远不能满足建筑轻钢结构飞速发展的需要
博思格建筑系统(巴特勒)针对轻型钢结构所设计的自动化钢结构生产流水线，占地面积小、布局紧凑，流程合理，充分体现了高速、高效和高精度生产的特点，取得了满意的实际效果
2．轻型钢结构的工艺特点 2．1．结构特点 轻型钢结构通常采用 Q345 和Q235 钢，且大部分是 Q345 钢
Q345 钢作为最常用、成熟的低合金高强度结构用钢，性能优良，可焊性好
除了部分柱底板外，腹板、翼板厚度基本上是 4－20mm 中薄板，正是对焊接工艺最有利的厚度范围
轻钢结构一般不采用箱型、十字型结构，构件绝大部分是H 型截面
由于经济、受力、结构的特点，一般不采用轧制H 型钢，而大多数都采用焊接 H 型钢
对于H 型实腹梁柱结构，易于实现焊接、装配的自动化
但是除了夹层梁和部分边柱、中间柱为等截面外，大部分构件是变截面形式，这也给焊接的自动化提出了更高的要求
2．2．切割方法 门式多头火焰切割是翼板开条的主要切割方法，丙烯、丙烷、LPG 类新型燃气已逐步取代了乙炔
腹板由于板厚较薄，而且大多是楔形形状，通常采用数控等离子的切割方法
采用氧气的等离子切割方法，切割速度快，切割质量好，但对消耗电极的要求更高
