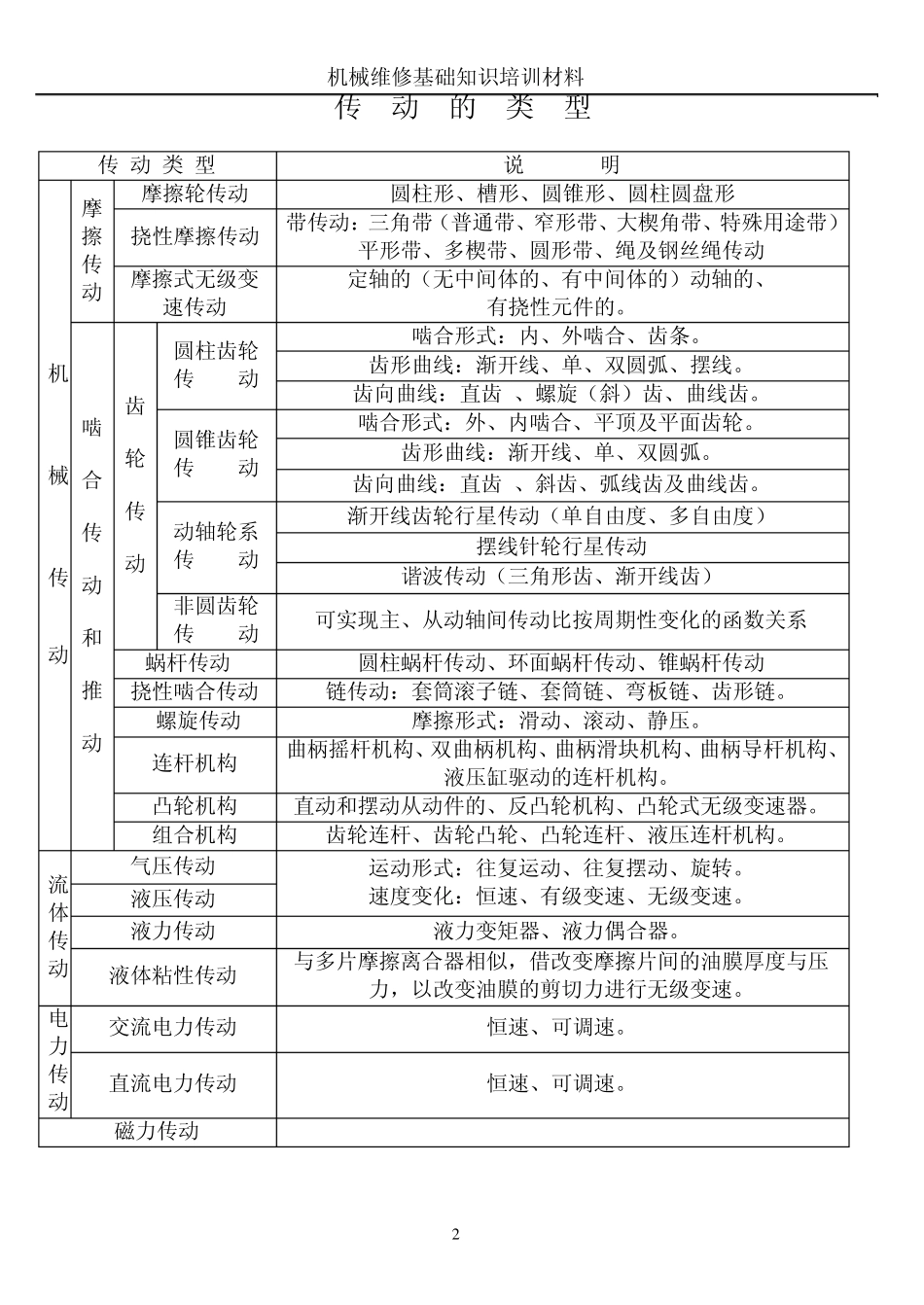

华润雪花啤酒（长春）有限公司 带轮、链轮、 齿轮传动 编制：设备能源部 2004年 12月 30日 机械维修基础知识培训材料 2 传 动 的 类 型 传 动 类 型 说 明 机 械 传 动 摩 擦 传 动 摩擦轮传动 圆柱形、槽形、圆锥形、圆柱圆盘形 挠性摩擦传动 带传动：三角带（普通带、窄形带、大楔角带、特殊用途带）平形带、多楔带、圆形带、绳及钢丝绳传动 摩擦式无级变速传动 定轴的（无中间体的、有中间体的）动轴的、 有挠性元件的。 啮 合 传 动 和 推 动 齿 轮 传 动 圆柱齿轮传 动 啮合形式：内、外啮合、齿条。 齿形曲线：渐开线、单、双圆弧、摆线。 齿向曲线：直齿 、螺旋（斜）齿、曲线齿。 圆锥齿轮传 动 啮合形式：外、内啮合、平顶及平面齿轮。 齿形曲线：渐开线、单、双圆弧。 齿向曲线：直齿 、斜齿、弧线齿及曲线齿。 动轴轮系传 动 渐开线齿轮行星传动（单自由度、多自由度） 摆线针轮行星传动 谐波传动（三角形齿、渐开线齿） 非圆齿轮传 动 可实现主、从动轴间传动比按周期性变化的函数关系 蜗杆传动 圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动 挠性啮合传动 链传动：套筒滚子链、套筒链、弯板链、齿形链。 螺旋传动 摩擦形式：滑动、滚动、静压。 连杆机构 曲柄摇杆机构、双曲柄机构、曲柄滑块机构、曲柄导杆机构、液压缸驱动的连杆机构。 凸轮机构 直动和摆动从动件的、反凸轮机构、凸轮式无级变速器。 组合机构 齿轮连杆、齿轮凸轮、凸轮连杆、液压连杆机构。 流体传动 气压传动 运动形式：往复运动、往复摆动、旋转。 速度变化：恒速、有级变速、无级变速。 液压传动 液力传动 液力变矩器、液力偶合器。 液体粘性传动 与多片摩擦离合器相似，借改变摩擦片间的油膜厚度与压力，以改变油膜的剪切力进行无级变速。 电力传动 交流电力传动 恒速、可调速。 直流电力传动 恒速、可调速。 磁力传动 机械维修基础知识培训材料 3 摩 擦 轮 传 动 1、特点： ⑴优点：摩擦轮传动是两个相互压紧的摩擦轮靠接触面间的摩擦传递运动和动力的。由于其结构简单，制造容易，运转平稳，过载可以打滑（可防止重要零部件损坏），以及能无级改变传动比，有着较大的应用范围，是无级变速传动的重要元件。 ⑵缺点：由于在运转中有滑动（弹性滑动、几何滑动与打滑），传动效率低，结构尺寸大，作用在轴和轴承上的载荷大，宜用于小功率传动。 定比传动包括...
