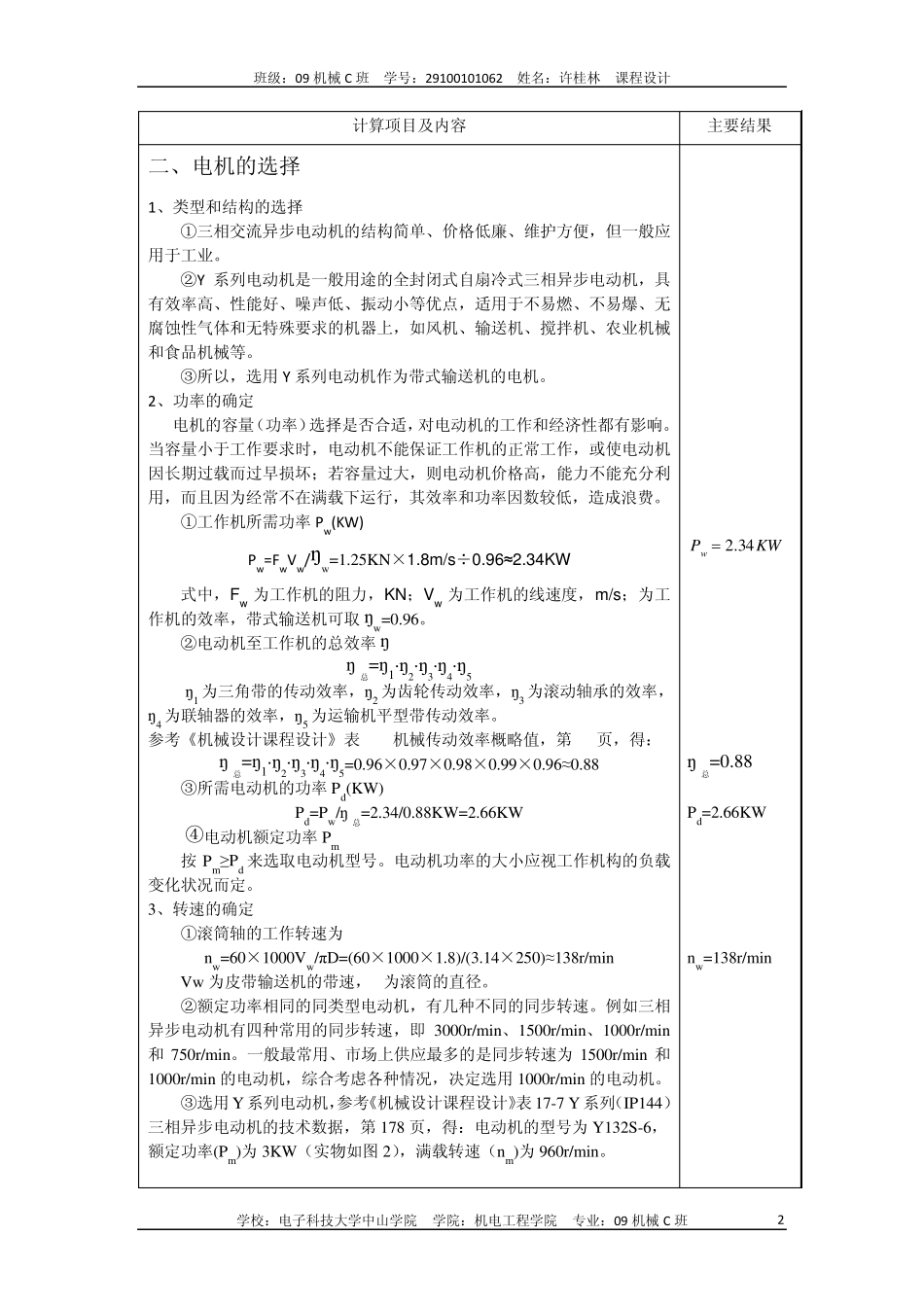

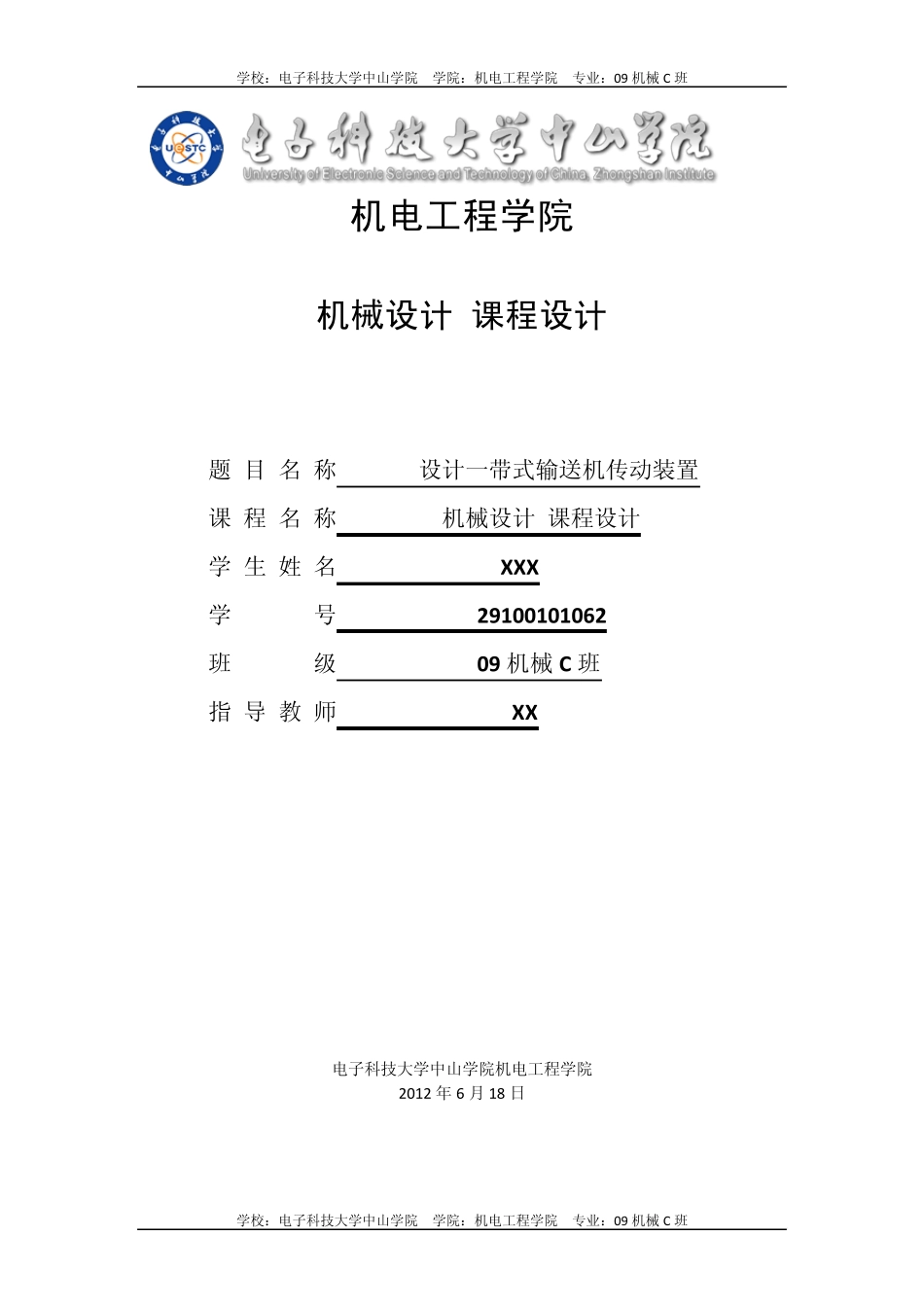

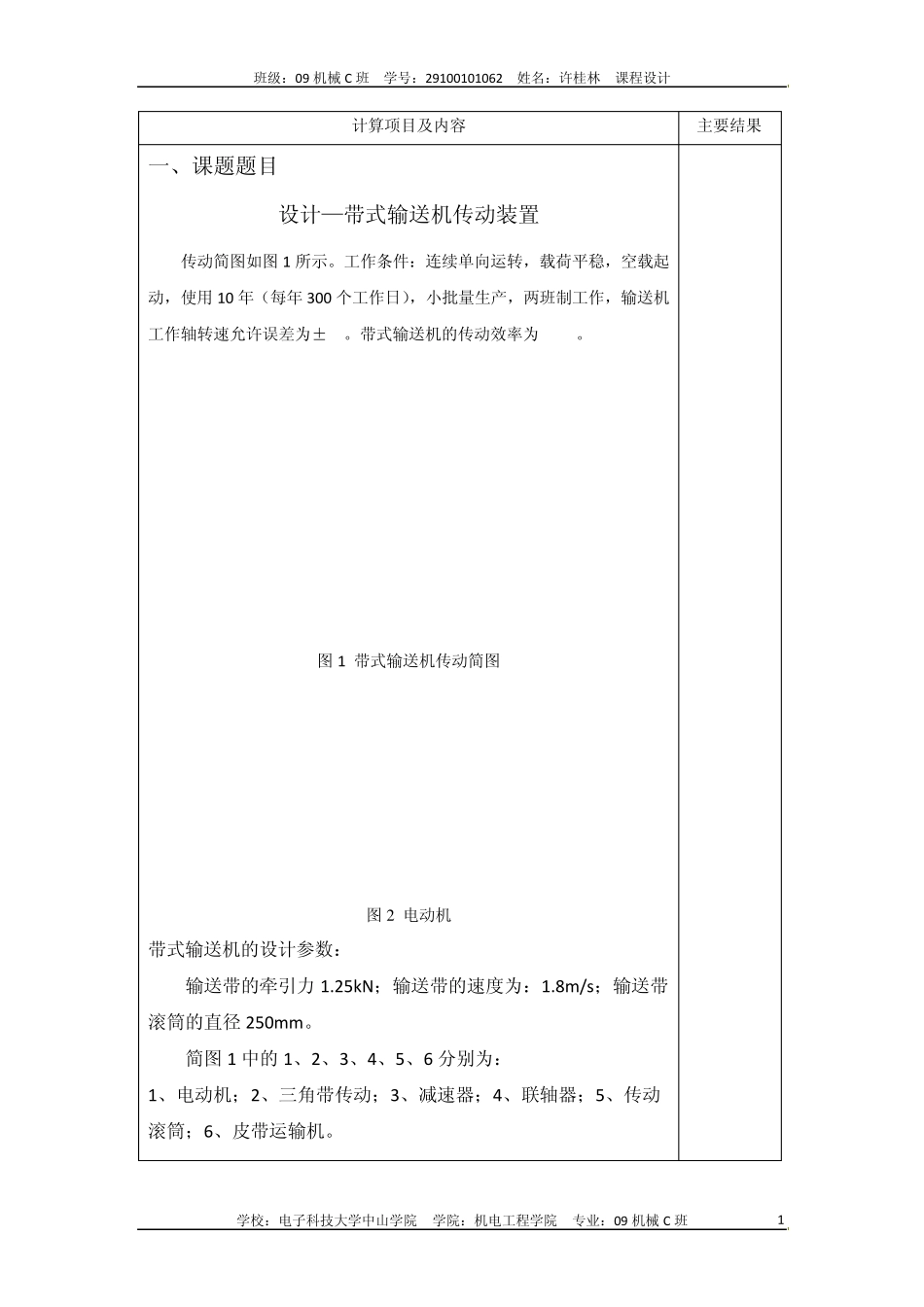

学校：电子科技大学中山学院 学院：机电工程学院 专业：09 机械C 班 学校：电子科技大学中山学院 学院：机电工程学院 专业：09 机械C 班 机电工程学院 机械设计 课程设计 题 目 名 称 设计一带式输送机传动装置 课 程 名 称 机械设计 课程设计 学 生 姓 名 XXX 学 号 29100101062 班 级 09 机械C 班 指 导 教 师 XX 电子科技大学中山学院机电工程学院 2012 年 6 月 18 日 班级：09 机械C 班 学号：29100101062 姓名：许桂林 课程设计 学校：电子科技大学中山学院 学院：机电工程学院 专业：09 机械C 班 1 计算项目及内容 主要结果 一、课题题目 设计—带式输送机传动装置 传动简图如图1 所示。工作条件：连续单向运转，载荷平稳，空载起动，使用10 年（每年300 个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。带式输送机的传动效率为0.96。 图1 带式输送机传动简图 图2 电动机 带式输送机的设计参数： 输送带的牵引力 1.25kN；输送带的速度为：1.8m/s；输送带滚筒的直径 250mm。 简图1 中的 1、2、3、4、5、6 分别为： 1、电动机；2、三角带传动；3、减速器；4、联轴器；5、传动滚筒；6、皮带运输机。 班级：09 机械 C 班 学号：29100101062 姓名：许桂林 课程设计 学校：电子科技大学中山学院 学院：机电工程学院 专业：09 机械 C 班 2 计算项目及内容 主要结果 二、电机的选择 1、类型和结构的选择 ①三相交流异步电动机的结构简单、价格低廉、维护方便，但一般应用于工业。 ②Y 系列电动机是一般用途的全封闭式自扇冷式三相异步电动机，具有效率高、性能好、噪声低、振动小等优点，适用于不易燃、不易爆、无腐蚀性气体和无特殊要求的机器上，如风机、输送机、搅拌机、农业机械和食品机械等。 ③所以，选用 Y 系列电动机作为带式输送机的电机。 2、功率的确定 电机的容量（功率）选择是否合适，对电动机的工作和经济性都有影响。当容量小于工作要求时，电动机不能保证工作机的正常工作，或使电动机因长期过载而过早损坏；若容量过大，则电动机价格高，能力不能充分利用，而且因为经常不在满载下运行，其效率和功率因数较低，造成浪费。 ①工作机所需功率 Pw(KW) Pw=FwVw/ŋw=1.25KN×1.8m/s÷0.96≈2.34KW 式中，Fw 为工作机的阻力，KN；Vw 为工作机的线速度，m/s；为工作机的效率，带式输送机可取 ...
