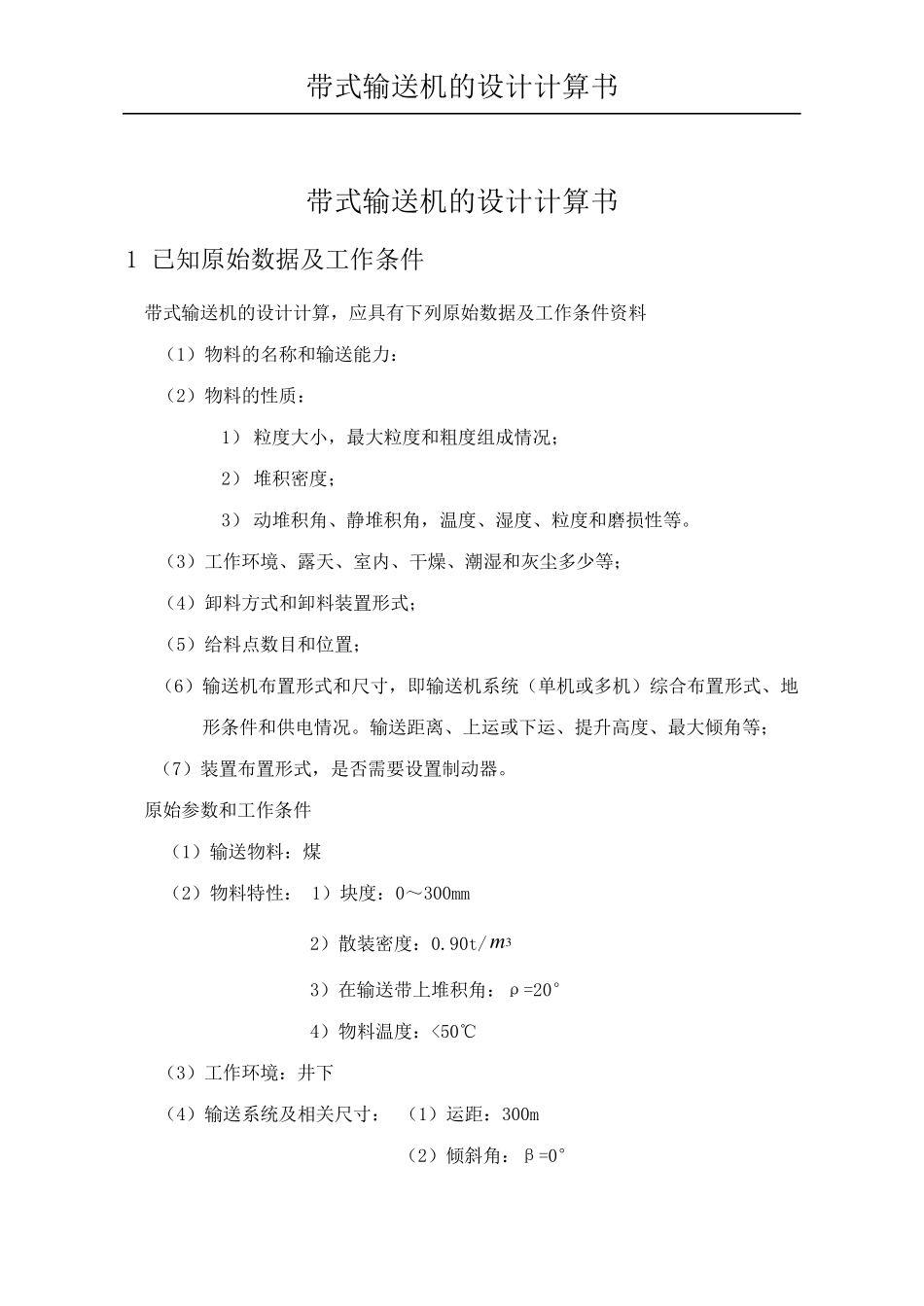

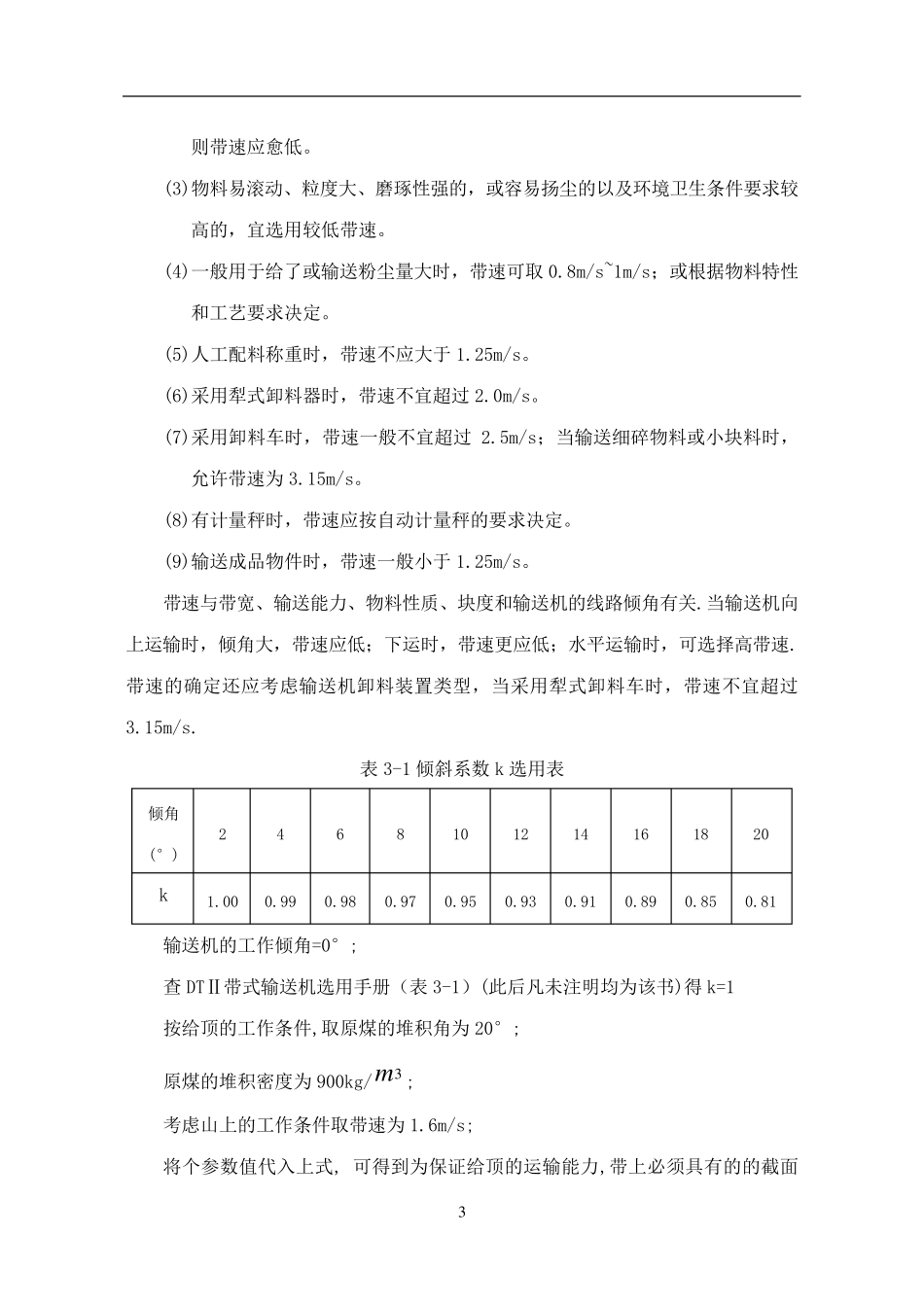

带式输送机的设计计算书 带式输送机的设计计算书 1 已知原始数据及工作条件 带式输送机的设计计算，应具有下列原始数据及工作条件资料 （1）物料的名称和输送能力： （2）物料的性质： 1） 粒度大小，最大粒度和粗度组成情况； 2） 堆积密度； 3） 动堆积角、静堆积角，温度、湿度、粒度和磨损性等。 （3）工作环境、露天、室内、干燥、潮湿和灰尘多少等； （4）卸料方式和卸料装置形式； （5）给料点数目和位置； （6）输送机布置形式和尺寸，即输送机系统（单机或多机）综合布置形式、地形条件和供电情况。输送距离、上运或下运、提升高度、最大倾角等； （7）装置布置形式，是否需要设置制动器。 原始参数和工作条件 （1）输送物料：煤 （2）物料特性： 1）块度：0～300mm 2）散装密度：0.90t/3m 3）在输送带上堆积角：ρ=20° 4）物料温度：<50℃ （3）工作环境：井下 （4）输送系统及相关尺寸： （1）运距：300m （2）倾斜角：β=0° 2 （3）最大运量:350t/h 初步确定输送机布置形式，如图3-1 所示： 图3-1 传动系统图 2 计算步骤 2.1 带宽的确定: 按给定的工作条件,取原煤的堆积角为20°. 原煤的堆积密度按900 kg/3m ; 输送机的工作倾角β=0°; 带式输送机的最大运输能力计算公式为 3 .6Qs （2-1） 式中：Q ——输送量（)/ ht； v ——带速（)/ sm；  ——物料堆积密度（ 3/kg m ）； s  在运行的输送带上物料的最大堆积面积, 2m K----输送机的倾斜系数 带速选择原则： (1)输送量大、输送带较宽时，应选择较高的带速。 (2)较长的水平输送机，应选择较高的带速；输送机倾角愈大，输送距离愈短， 3 则带速应愈低。 (3)物料易滚动、粒度大、磨琢性强的，或容易扬尘的以及环境卫生条件要求较高的，宜选用较低带速。 (4)一般用于给了或输送粉尘量大时，带速可取0.8m/s~1m/s；或根据物料特性和工艺要求决定。 (5)人工配料称重时，带速不应大于1.25m/s。 (6)采用犁式卸料器时，带速不宜超过2.0m/s。 (7)采用卸料车时，带速一般不宜超过2.5m/s；当输送细碎物料或小块料时，允许带速为3.15m/s。 (8)有计量秤时，带速应按自动计量秤的要求决定。 (9)输送成品物件时，带速一般小于1.25m/s。 带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有关.当输送机向上运输时，倾角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速.带速的确定还应...
