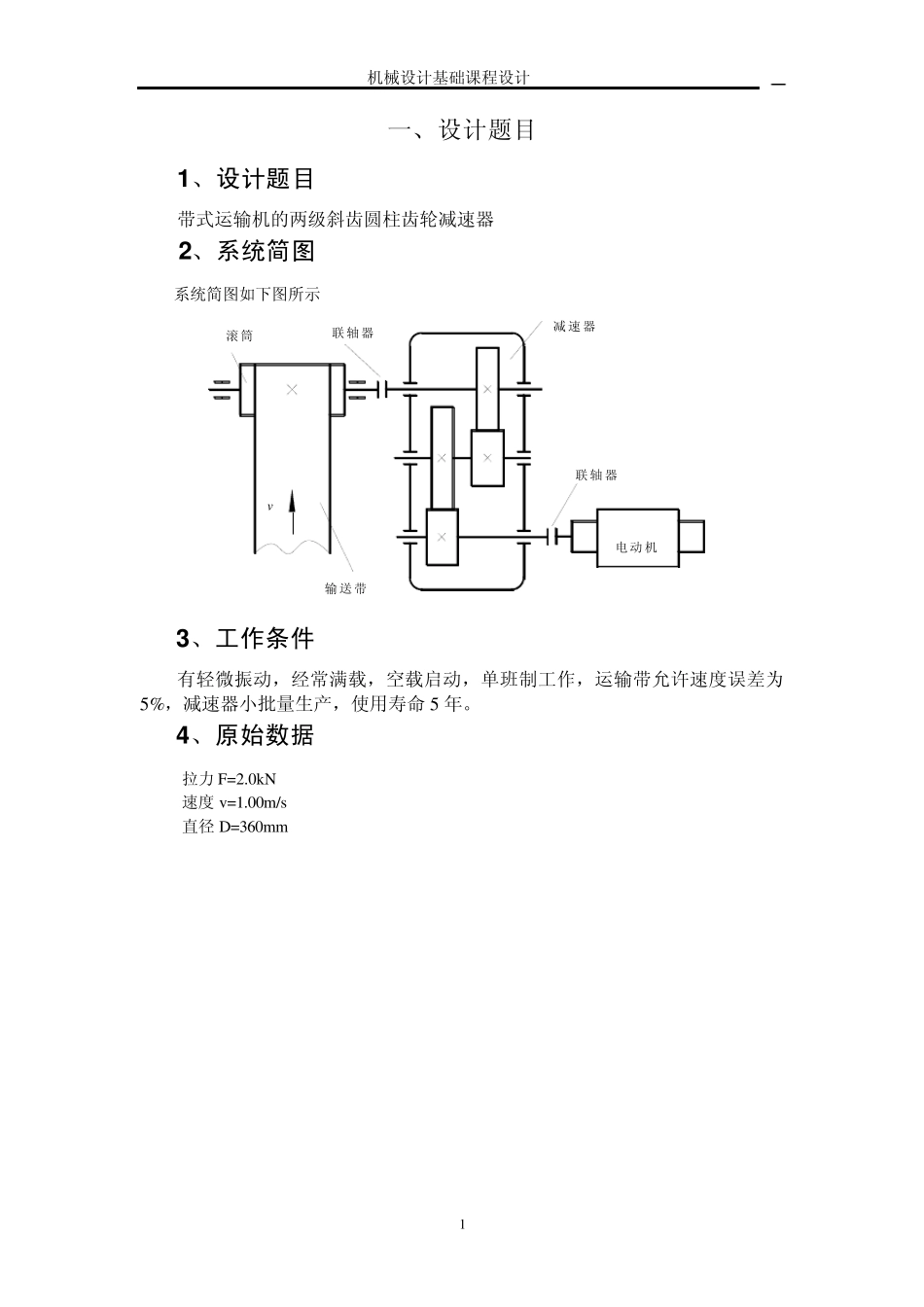

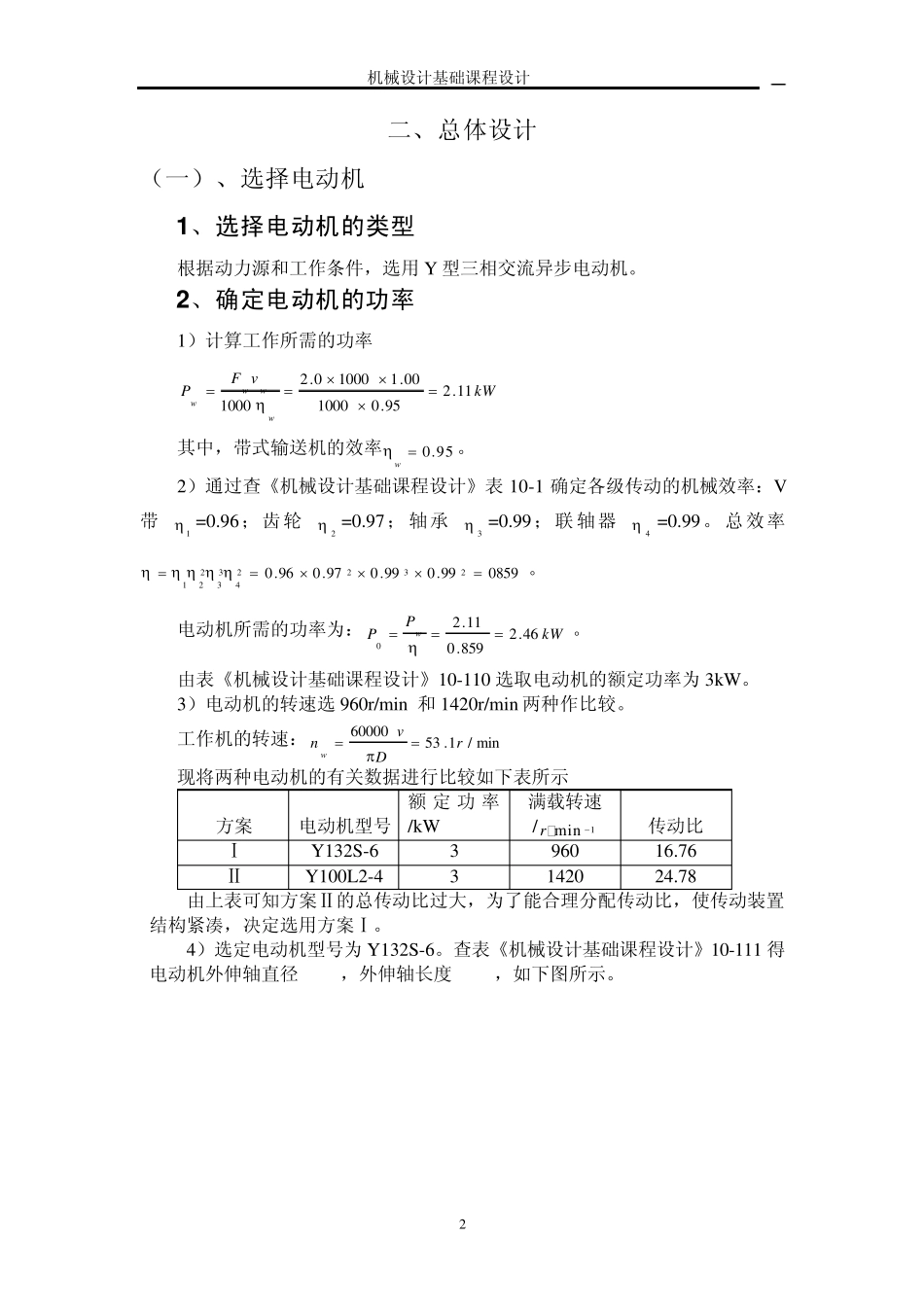

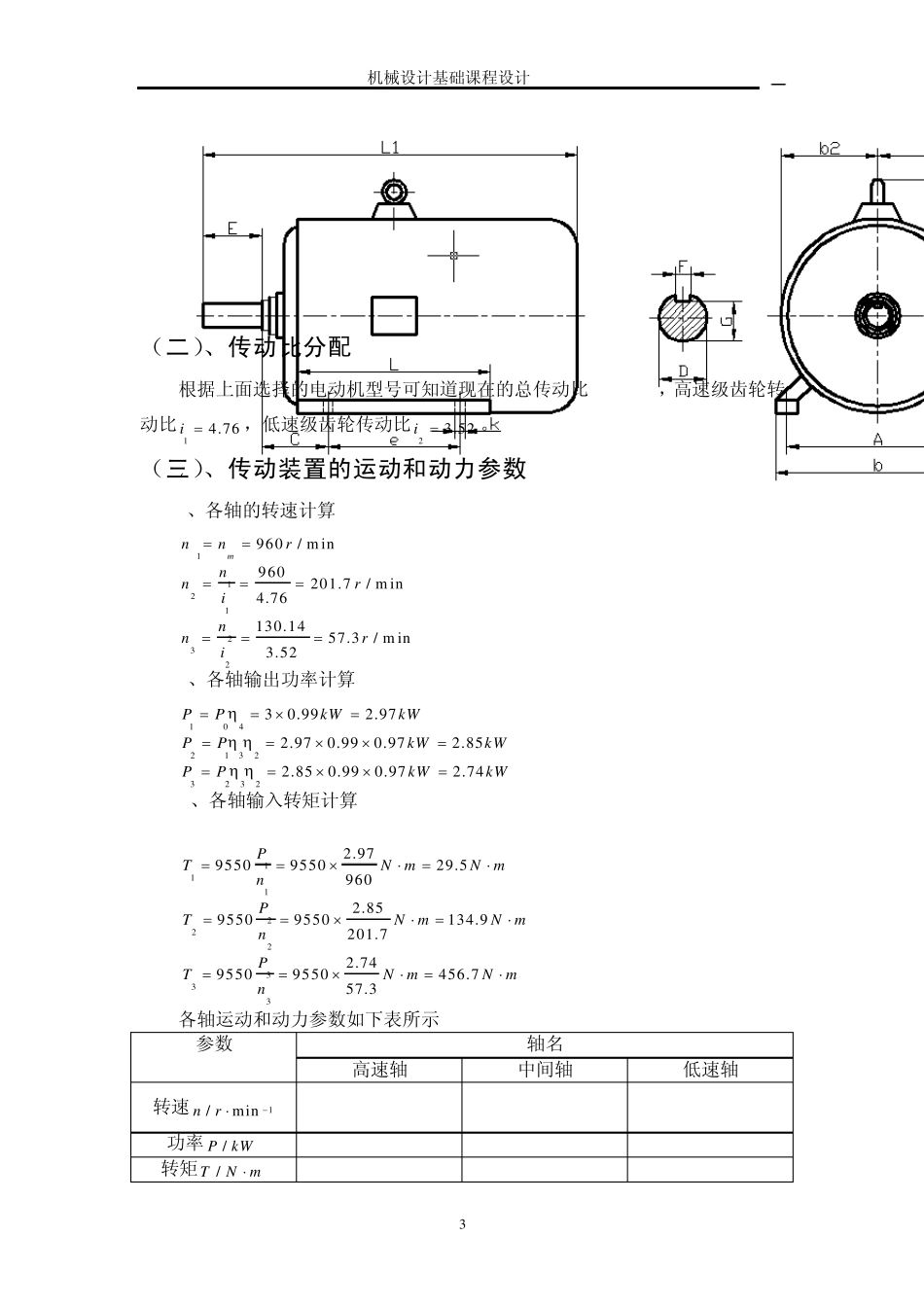

机械设计基础课程设计 1 一、设计题目 1 、设计题目 带式运输机的两级斜齿圆柱齿轮减速器 2 、系统简图 系统简图如下图所示 3 、工作条件 有轻微振动，经常满载，空载启动，单班制工作，运输带允许速度误差为5%，减速器小批量生产，使用寿命 5 年。 4 、原始数据 拉力 F=2.0kN 速度 v=1.00m/s 直径 D=360mm 联 轴 器电 动 机减 速 器联 轴 器滚 筒v输 送 带机械设计基础课程设计 2 二、总体设计 （一）、选择电动机 1 、选择电动机的类型 根据动力源和工作条件，选用Y 型三相交流异步电动机。 2 、确定电动机的功率 1）计算工作所需的功率 kWvFPwwww11.295.0100000.110000.21000 其中，带式输送机的效率0.95w。 2）通过查《机械设计基础课程设计》表10-1 确定各级传动的机械效率：V带 1 =0.96；齿轮 2 =0.97；轴承 3 =0.99；联轴器 4=0.99。总效率085999.099.097.096.02322433221。 电动机所需的功率为：kWPPw46.2859.011.20。 由表《机械设计基础课程设计》10-110 选取电动机的额定功率为3kW。 3）电动机的转速选960r/min 和1420r/min 两种作比较。 工作机的转速：min/1.5360000rDvnw 现将两种电动机的有关数据进行比较如下表所示 方案 电动机型号 额定功率/kW 满载转速/1minr 传动比 Ⅰ Y132S-6 3 960 16.76 Ⅱ Y100L2-4 3 1420 24.78 由上表可知方案Ⅱ的总传动比过大，为了能合理分配传动比，使传动装置结构紧凑，决定选用方案Ⅰ。 4）选定电动机型号为Y132S-6。查表《机械设计基础课程设计》10-111 得电动机外伸轴直径 D=38，外伸轴长度 E=80，如下图所示。 机械设计基础课程设计 3 （二）、传动比分配 根据上面选择的电动机型号可知道现在的总传动比i=16.76，高速级齿轮转动比14.76i ，低速级齿轮传动比23.52i 。 （三）、传动装置的运动和动力参数 1、各轴的转速计算 1121232960/ m in960201.7/ m in4.76130.1457.3/ m in3.52mnnrnnrinnri 2、各轴输出功率计算 1042132323230.992.972.970.990.972.852.850.990.972.74PPkWkWPPkWkWPPkWkW   3、各轴输入转矩计算 各轴运动和动力参数如下表所示 参数 轴名 高速轴 中间轴 低速轴 转速1/minnr 960 201.7 57.3 功率/PkW 2.97 2.85 2.74...
