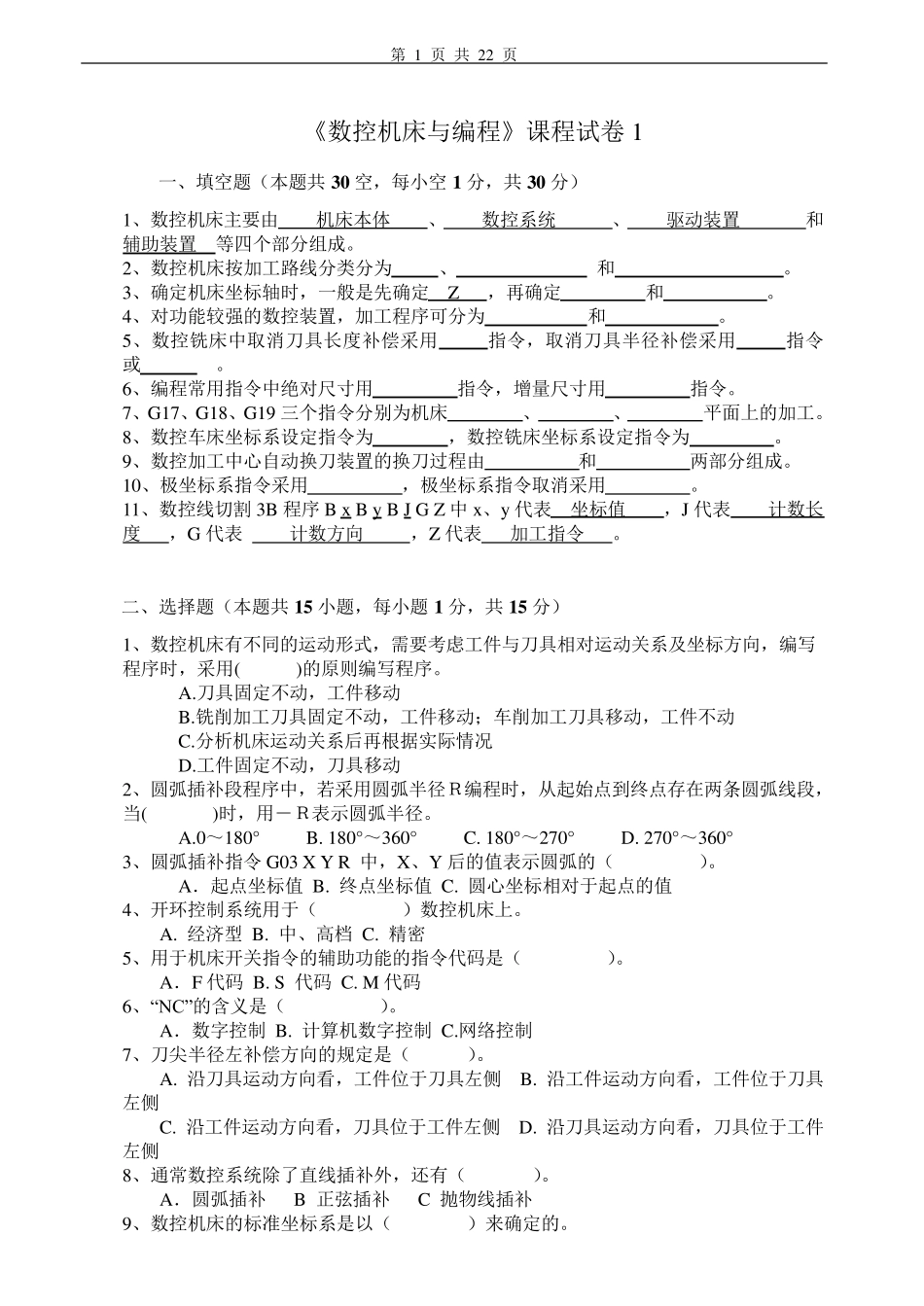

第 1 页 共 22 页 《数控机床与编程》课程试卷 1 一、填空题（本题共 3 0 空，每小空 1 分，共 3 0 分） 1、数控机床主要由 机床本体 、 数控系统 、 驱动装置 和 辅助装置 等四个部分组成。 2、数控机床按加工路线分类分为 、 和 。 3、确定机床坐标轴时，一般是先确定 Z ，再确定 和 。 4、对功能较强的数控装置，加工程序可分为 和 。 5、数控铣床中取消刀具长度补偿采用 指令，取消刀具半径补偿采用 指令或 。 6、编程常用指令中绝对尺寸用 指令，增量尺寸用 指令。 7、G17、G18、G19 三个指令分别为机床 、 、 平面上的加工。 8、数控车床坐标系设定指令为 ，数控铣床坐标系设定指令为 。 9、数控加工中心自动换刀装置的换刀过程由 和 两部分组成。 10、极坐标系指令采用 ，极坐标系指令取消采用 。 11、数控线切割 3B 程序 B x B y B J G Z 中 x、y 代表 坐标值 ，J 代表 计数长度 ，G 代表 计数方向 ，Z 代表 加工指令 。 二、选择题（本题共 1 5 小题，每小题 1 分，共 1 5 分） 1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。 A.刀具固定不动，工件移动 B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动 C.分析机床运动关系后再根据实际情况 D.工件固定不动，刀具移动 2、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( )时，用―Ｒ表示圆弧半径。 A.0～180° B. 180°～360° C. 180°～270° D. 270°～360° 3、圆弧插补指令 G03 X Y R 中，X、Y 后的值表示圆弧的（ ）。 A．起点坐标值 B. 终点坐标值 C. 圆心坐标相对于起点的值 4、开环控制系统用于（ ）数控机床上。 A. 经济型 B. 中、高档 C. 精密 5、用于机床开关指令的辅助功能的指令代码是（ ）。 A．F 代码 B. S 代码 C. M 代码 6、“NC”的含义是（ ）。 A．数字控制 B. 计算机数字控制 C.网络控制 7、刀尖半径左补偿方向的规定是（ ）。 A. 沿刀具运动方向看，工件位于刀具左侧 B. 沿工件运动方向看，工件位于刀具左侧 C. 沿工件运动方向看，刀具位于工件左侧 D. 沿刀具运动方向看，刀具位于工件左侧 8、通常数控系统除了直线插补外，还有（ ）。 A．圆弧插补 B 正弦插补 C 抛物线插补...
