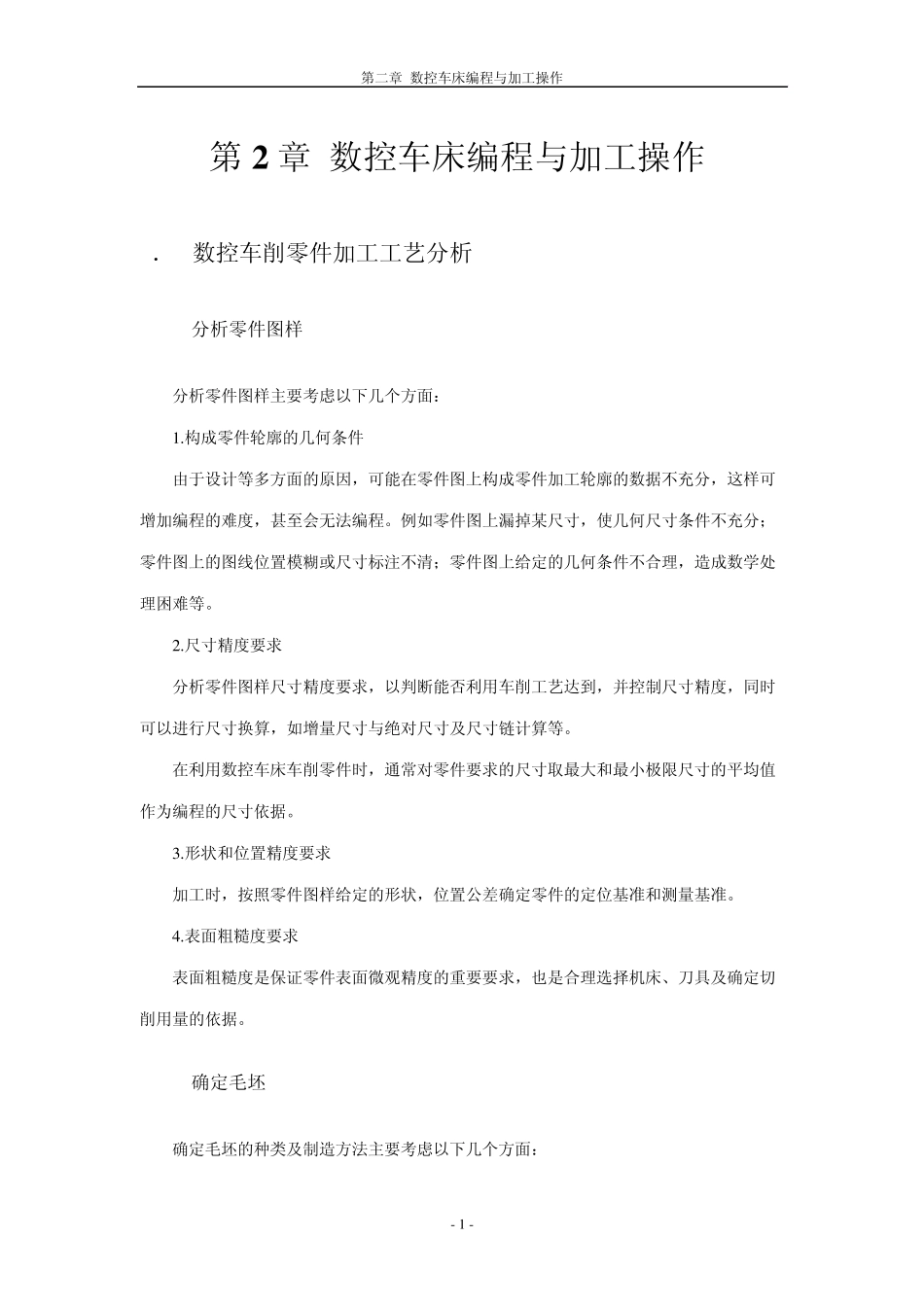

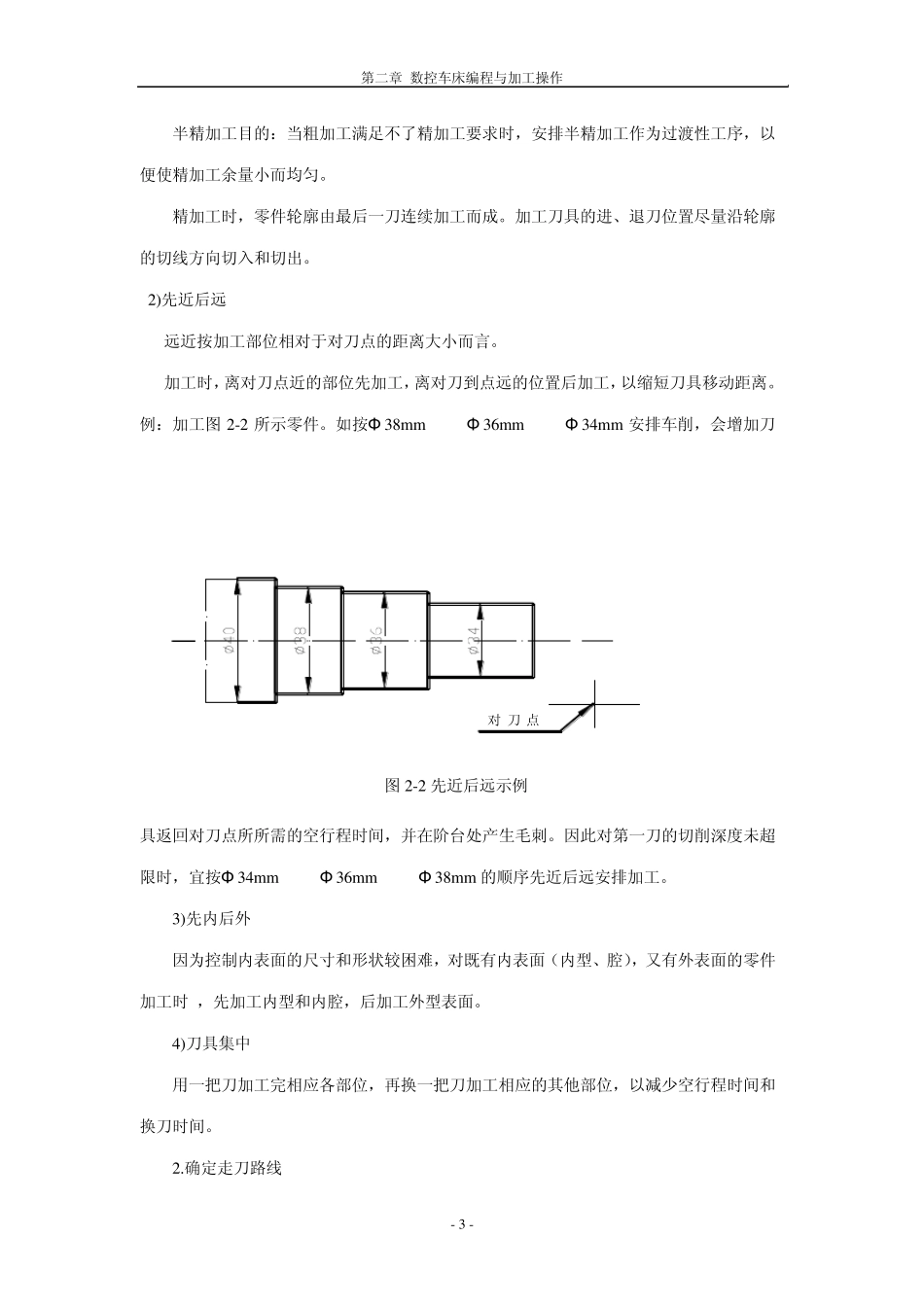

第二章 数控车床编程与加工操作 - 1 - 第 2 章 数控车床编程与加工操作 2．1数控车削零件加工工艺分析 2.1.1分析零件图样 分析零件图样主要考虑以下几个方面： 1 .构成零件轮廓的几何条件 由于设计等多方面的原因，可能在零件图上构成零件加工轮廓的数据不充分，这样可增加编程的难度，甚至会无法编程。例如零件图上漏掉某尺寸，使几何尺寸条件不充分；零件图上的图线位置模糊或尺寸标注不清；零件图上给定的几何条件不合理，造成数学处理困难等。 2 .尺寸精度要求 分析零件图样尺寸精度要求，以判断能否利用车削工艺达到，并控制尺寸精度，同时可以进行尺寸换算，如增量尺寸与绝对尺寸及尺寸链计算等。 在利用数控车床车削零件时，通常对零件要求的尺寸取最大和最小极限尺寸的平均值作为编程的尺寸依据。 3 .形状和位置精度要求 加工时，按照零件图样给定的形状，位置公差确定零件的定位基准和测量基准。 4 .表面粗糙度要求 表面粗糙度是保证零件表面微观精度的重要要求，也是合理选择机床、刀具及确定切削用量的依据。 2.1.2确定毛坯 确定毛坯的种类及制造方法主要考虑以下几个方面： 第二章 数控车床编程与加工操作 - 2 - 1 .零件材料及其力学性能 零件的材料及其力学性能大致确定了毛坯的种类。例如钢质零件若力学性能要求不太高且形状不十分复杂时可选择型材毛坯，但若要求较高的力学性能，则应选择锻件毛坯。 2 .零件的结构形状与外形尺寸 如形状复杂的大型零件毛坯可采用砂型铸造；一般用途的阶梯轴，若各台阶直径相差不大，可用圆棒料，各台阶直径相差较大时，选择锻件毛坯较为合适；对于锻件毛坯，尺寸大的零件一般选择自由锻造，中小型零件可选择模锻。 3 .生产类型 大批量生产的零件应选择精度和生产率较高的毛坯制造方法，如金属模机器造型或精密铸造、模锻、精锻等；零件产量较小时选择精度和生产率较低的毛坯制造方法。 4 .现有生产条件 确定毛坯的种类及制造方法，还要考虑具体的生产条件，如毛坯制造的工艺水平、设备状况以及对外协作等情况。 5 .充分考虑利用新工艺、新技术的可能性 毛坯制造的新工艺、新技术和新材料的应用，对机械制造的生产率、经济性都会产生很大影响，因此，选择毛坯时要尽可能考虑采用如精铸、精锻、冷挤压、粉末冶金等毛坯制造的新工艺和新技术。 2.1.3确定加工方案 1 .制定工艺路线 在数控车床加工过程中，考虑加工对象轮廓曲线形状、位置、材料、批...
