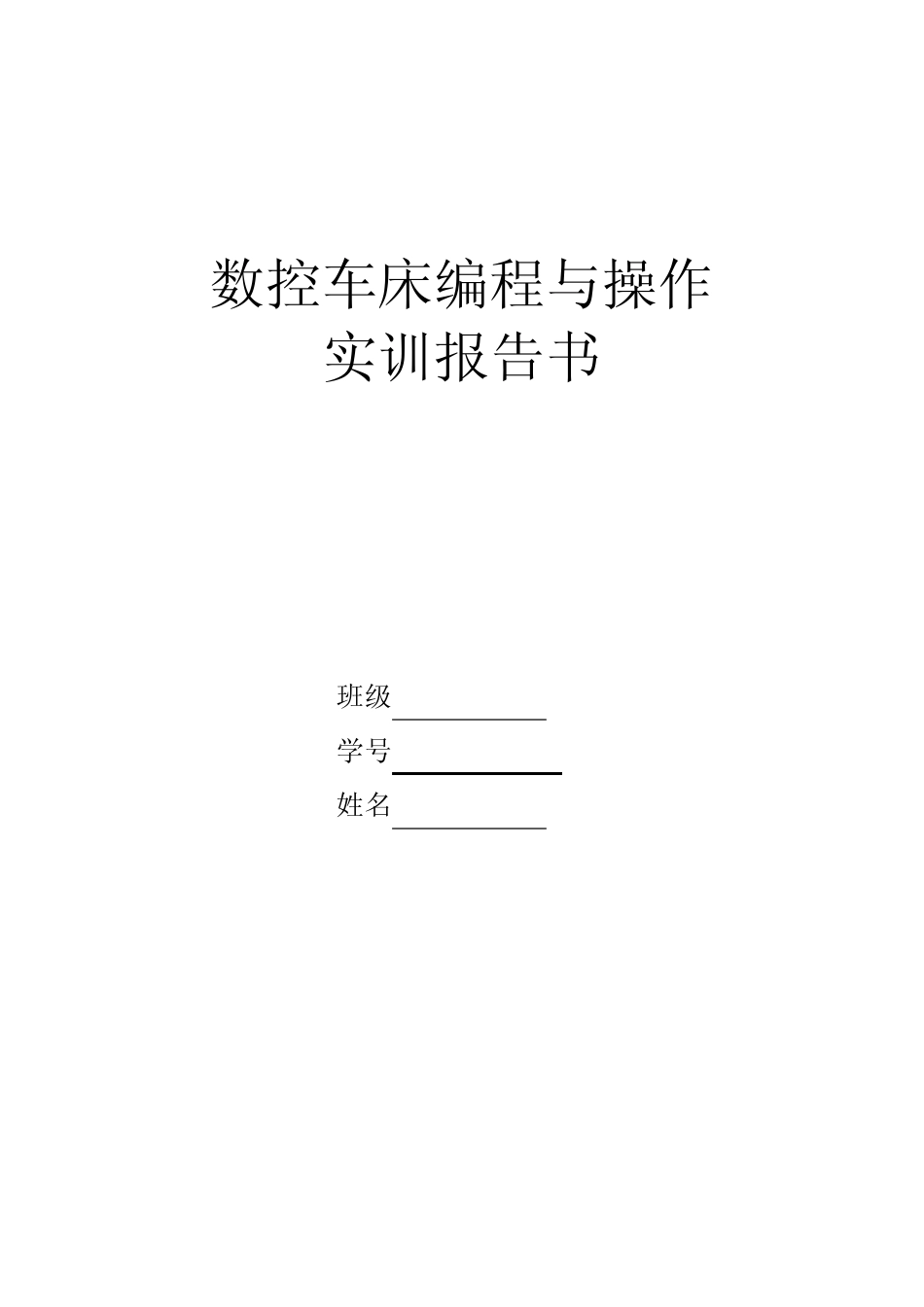

数控车床编程与操作 实训报告书 班级 学号 姓名 实训一 数控车床认识及基本操作实训 一 . 实训目的： 了解数控车削加工的安全规程；熟悉数控加工的生产环境；数控车床的基本操作方法及步骤；对操作者的有关要求；掌握数控车削加工中的基本操作技能；培养良好的职业道德。 二 . 实训内容： （ 1）操作面板与控制面板：熟悉各类开关、按钮、操作键的使用 （ 2）基本操作：启动、停止、回参考点、手动进给、手轮进给、MDI 运行、程序编辑管理 三 . 实训设备： CNC 数控车床一台 四 . 实训思考题 1.简述数控车床的安全操作规程. （ 1）操作机床前，必须紧束工作服，女生必须戴好工作帽，严禁戴手套操作数控车床。 （ 2）通电后，检查机床有无异常现象。 （ 3）刀具要垫好，放正，夹牢，安装的工件要校正，夹紧，安装完毕应取出卡盘扳手。 （ 4）换刀时，刀架应远离卡盘，工件和尾架；在手动移动拖板或对刀过程中，在刀尖接近工件时，进给速度要小，移动键不能按错，且一定注意按移位键时不要误按换刀键。 （ 5）自动加工前，程序必须通过模拟或经过指导老师检查，正确的程序才能自动运行，加工工件。 （ 6）自动加工前，确认起刀点的坐标无误；加工时要关闭机床防护门，加工过程中不能随意打开。 （ 7）数控车床的加工虽属自动进行，但还要操作者的监控，不允许随意离开岗位。 （ 8）若发生异常，应立即按下急停按钮，并及时报告以分析原因。 （ 9）不得随意删除机内的程序，也不能随意调出机内程序进行加工。 （ 10）不能更改机床参数设臵。 （ 11）不要用手清除切屑，可用钩子清理，发现屑缠绕工件时，应停车清理，机床上不准放东西。 （ 12）机床只能单人操作；加工时，决不能把头伸向刀架附近观察，以防发生事故。 （ 13） 工件转动时，严禁测量工件，清洗机床，不能用手去摸工件，更不能用手制动主轴头。 （ 14）关机前，应将溜板停在X 轴，Z 轴中央区域。 2.机床回零的主要作用是什么？ 主要作用：机床回到了参考点位臵，也就知道了该坐标轴的零点位臵，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系；可以消除丝杠间隙的累计误差及丝杠螺距误差补偿对加工的影响。 3.机床的开启、运行、停止有那些注意事项？ 首先安全第一，关机前要先按急停按钮再切断系统电源开关、最后切断电源开关，开机时顺序相反，开机后刀架要进行回零，主轴要低速热运转几分钟才能进行正常加工，如...
