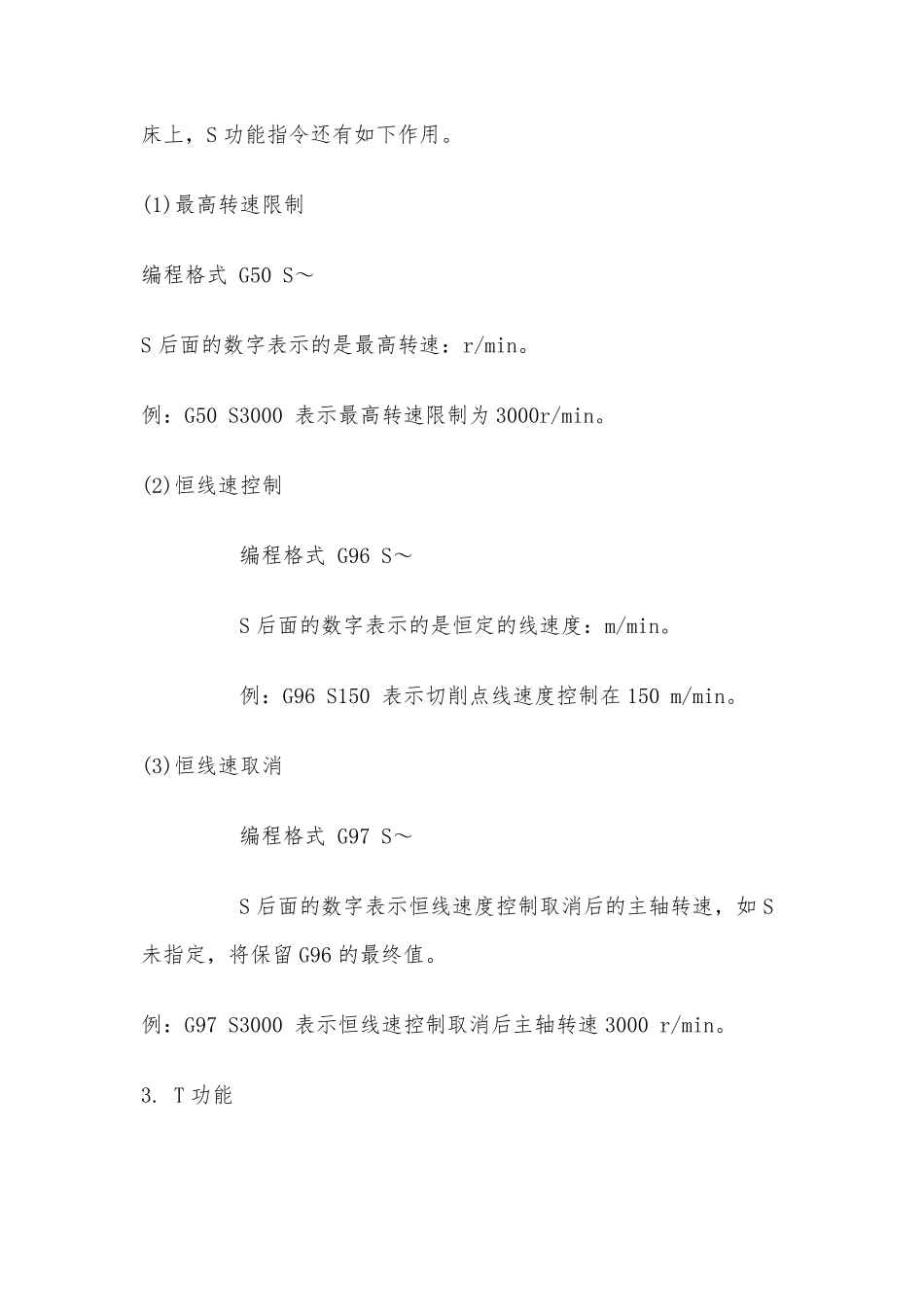

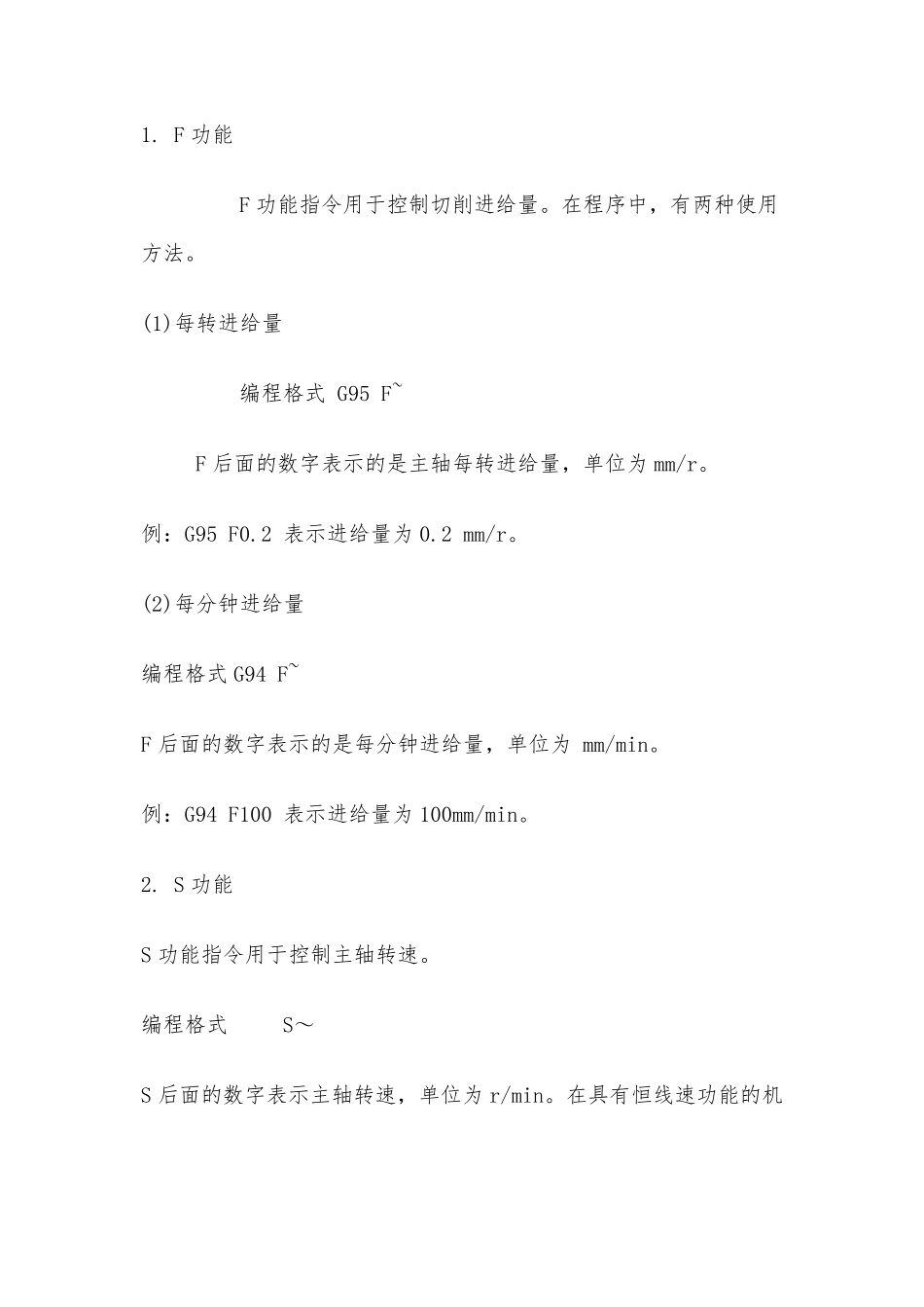

1. F 功能 F 功能指令用于控制切削进给量。在程序中，有两种使用方法。 (1)每转进给量 编程格式 G95 F~ F 后面的数字表示的是主轴每转进给量，单位为 mm/r。 例：G95 F0.2 表示进给量为 0.2 mm/r。 (2)每分钟进给量 编程格式 G94 F~ F 后面的数字表示的是每分钟进给量，单位为 mm/min。 例：G94 F100 表示进给量为 100mm/min。 2. S 功能 S 功能指令用于控制主轴转速。 编程格式 S～ S 后面的数字表示主轴转速，单位为 r/min。在具有恒线速功能的机床上，S 功能指令还有如下作用。 (1)最高转速限制 编程格式 G50 S～ S 后面的数字表示的是最高转速：r/min。 例：G50 S3000 表示最高转速限制为 3000r/min。 (2)恒线速控制 编程格式 G96 S～ S 后面的数字表示的是恒定的线速度：m/min。 例：G96 S150 表示切削点线速度控制在 150 m/min。 (3)恒线速取消 编程格式 G97 S～ S 后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留 G96 的最终值。 例：G97 S3000 表示恒线速控制取消后主轴转速 3000 r/min。 3. T 功能 T 功能指令用于选择加工所用刀具。 编程格式 T～ T 后面通常有两位数表示所选择的刀具号码。但也有T 后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。 例：T0303 表示选用3 号刀及3 号刀具长度补偿值和刀尖圆弧半径补偿值。 T0300 表示取消刀具补偿。 4. M 功能 M00： 程序暂停，可用NC 启动命令（CYCLE START）使程序继续运行； M01：计划暂停，与M00 作用相似，但M01 可以用机床“任选停止按钮”选择是否有效； M03：主轴顺时针旋转； M04：主轴逆时针旋转； M05：主轴旋转停止； M08：冷却液开； M09：冷却液关； M30：程序停止，程序复位到起始位置。 5. 加工坐标系设置G50 编程格式 G50 X～ Z～ 式中X、Z 的值是起刀点相对于加工原点的位置。G50 使用方法与 G92类似。 在数控车床编程时，所有 X 坐标值均使用直径值，如图所示。 例：按图设置加工坐标的程序段如下： G50 X128.7 Z375.1 设定加工坐标系 6. 快速定位指令 G00 G00 指令命令机床以最快速度运动到下一个目标位置，运动过程中有加速和减速，该指令对运动轨迹没有要求。其指令格式： G00 X(U)____ Z(W)____； 当用绝对值编程时，X、Z 后面的数值是目标位置在工件坐标系的坐标。当...
