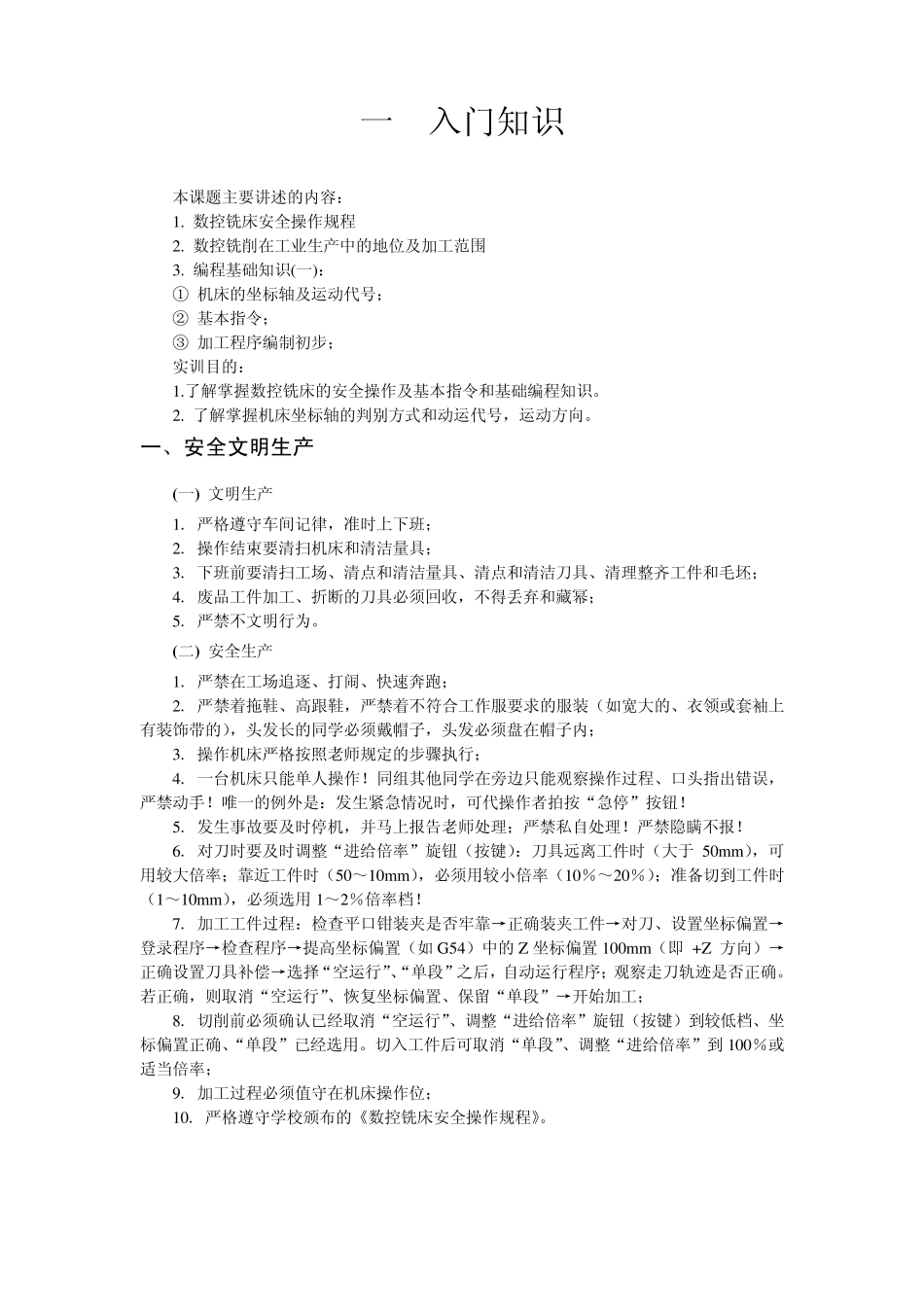

一 入门知识 本课题主要讲述的内容: 1. 数控铣床安全操作规程 2. 数控铣削在工业生产中的地位及加工范围 3. 编程基础知识(一): ① 机床的坐标轴及运动代号; ② 基本指令; ③ 加工程序编制初步; 实训目的: 1.了解掌握数控铣床的安全操作及基本指令和基础编程知识。 2. 了解掌握机床坐标轴的判别方式和动运代号,运动方向。 一、安全文明生产 (一) 文明生产 1. 严格遵守车间记律,准时上下班; 2. 操作结束要清扫机床和清洁量具; 3. 下班前要清扫工场、清点和清洁量具、清点和清洁刀具、清理整齐工件和毛坯; 4. 废品工件加工、折断的刀具必须回收,不得丢弃和藏幂; 5. 严禁不文明行为。 (二) 安全生产 1. 严禁在工场追逐、打闹、快速奔跑; 2. 严禁着拖鞋、高跟鞋,严禁着不符合工作服要求的服装(如宽大的、衣领或套袖上有装饰带的),头发长的同学必须戴帽子,头发必须盘在帽子内; 3. 操作机床严格按照老师规定的步骤执行; 4. 一台机床只能单人操作!同组其他同学在旁边只能观察操作过程、口头指出错误,严禁动手!唯一的例外是:发生紧急情况时,可代操作者拍按“急停”按钮! 5. 发生事故要及时停机,并马上报告老师处理;严禁私自处理!严禁隐瞒不报! 6. 对刀时要及时调整“进给倍率”旋钮(按键):刀具远离工件时(大于 50m m ),可用较大倍率;靠近工件时(50~10m m ),必须用较小倍率(10%~20%);准备切到工件时(1~10m m ),必须选用 1~2%倍率档! 7. 加工工件过程:检查平口钳装夹是否牢靠→正确装夹工件→对刀、设置坐标偏置→登录程序→检查程序→提高坐标偏置(如G54)中的 Z 坐标偏置 100m m (即 +Z 方向)→正确设置刀具补偿→选择“空运行”、“单段”之后,自动运行程序;观察走刀轨迹是否正确。若正确,则取消“空运行”、恢复坐标偏置、保留“单段”→开始加工; 8. 切削前必须确认已经取消“空运行”、调整“进给倍率”旋钮(按键)到较低档、坐标偏置正确、“单段”已经选用。切入工件后可取消“单段”、调整“进给倍率”到 100%或适当倍率; 9. 加工过程必须值守在机床操作位; 10. 严格遵守学校颁布的《数控铣床安全操作规程》。 二、数控铣削简介 (一) N C 技术 NC(Nu merical Control)技术就是:用数值和符号构成的数字信息自动控制机床的运转。与传统机床依靠操作者操纵手柄进行加工相比,数控机床是依靠NC 系...
