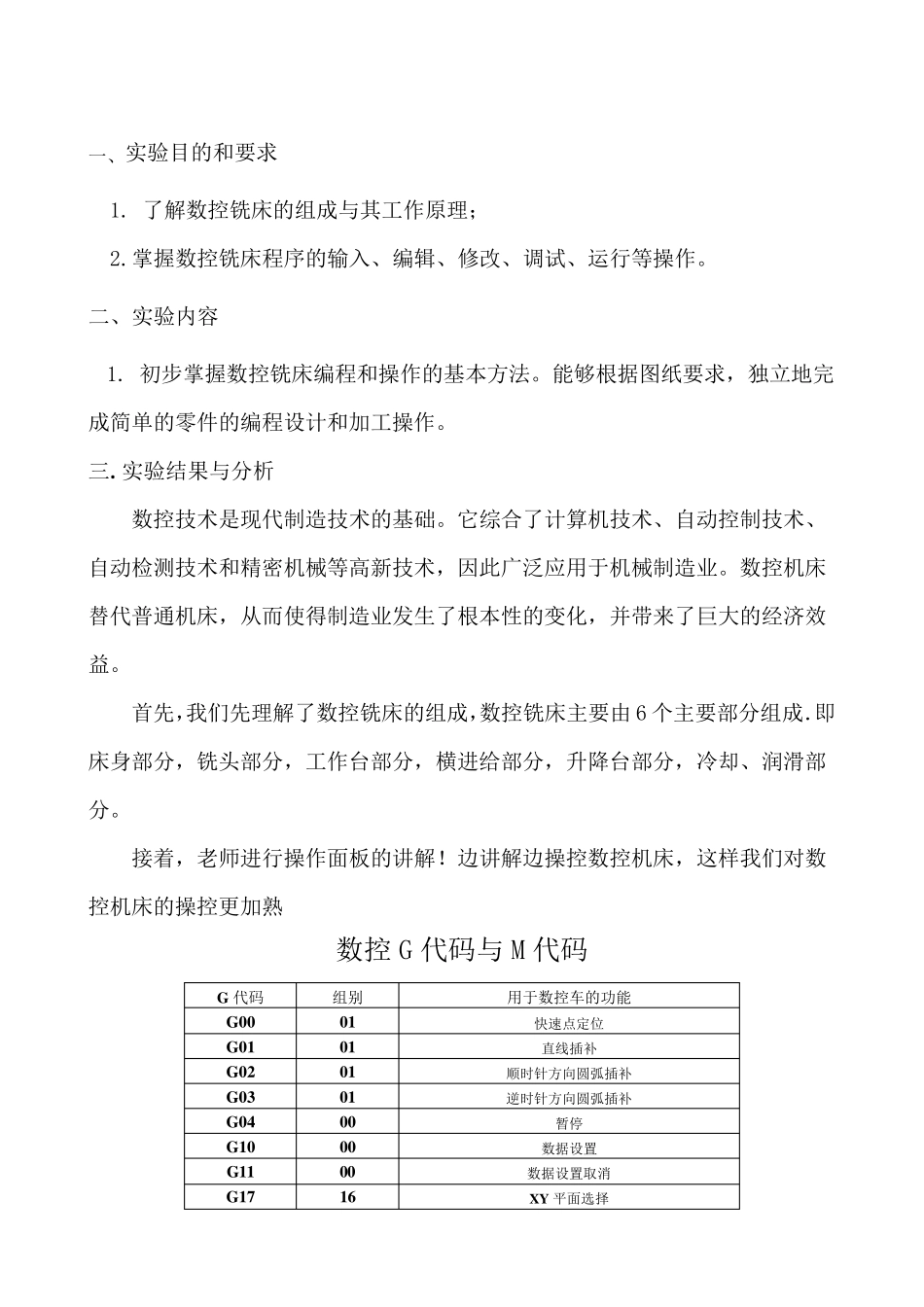

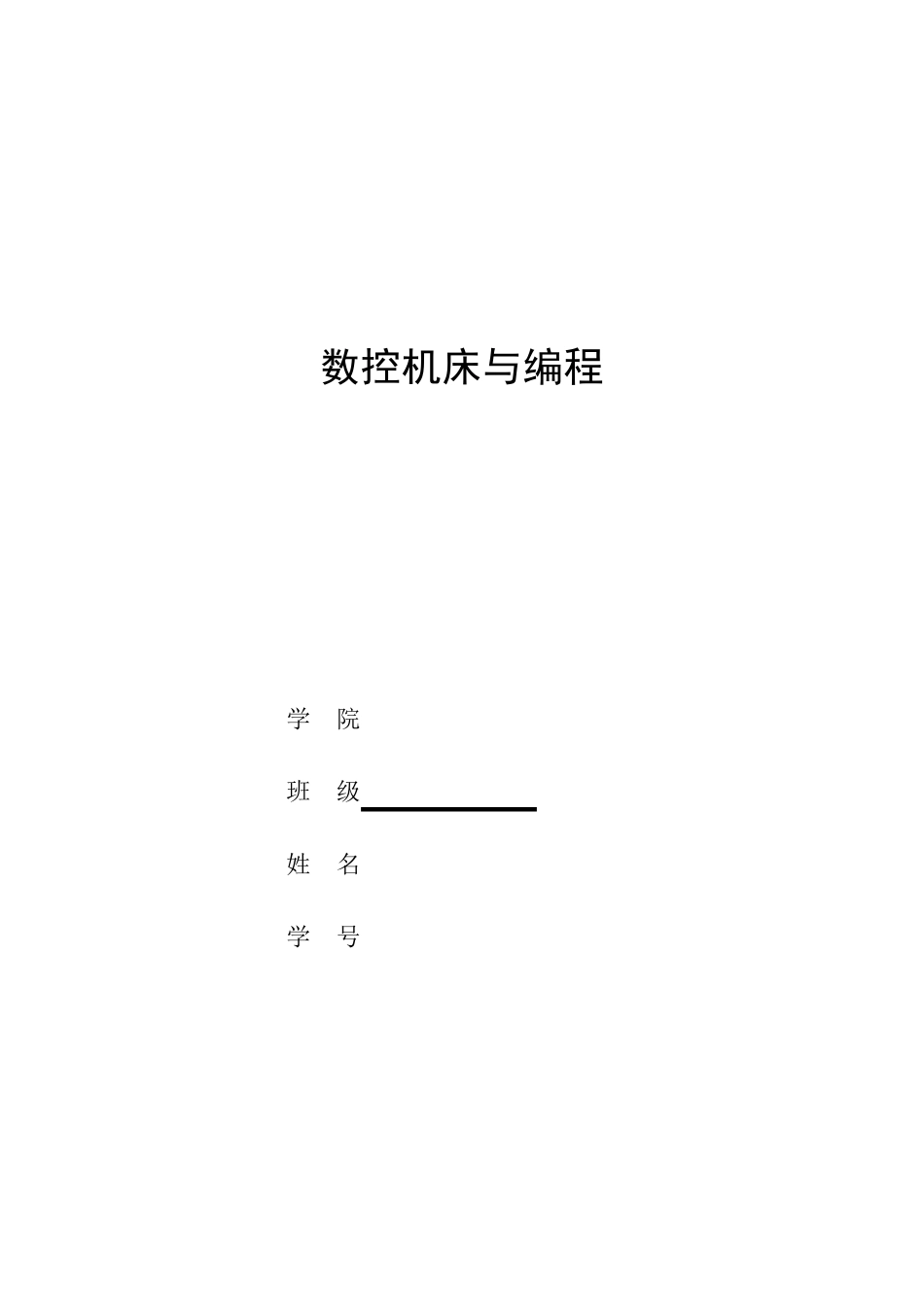

数控机床与编程 学 院 班 级 姓 名 学 号 一、实验目的和要求 1. 了解数控铣床的组成与其工作原理； 2.掌握数控铣床程序的输入、编辑、修改、调试、运行等操作。 二、实验内容 1. 初步掌握数控铣床编程和操作的基本方法。能够根据图纸要求，独立地完成简单的零件的编程设计和加工操作。 三. 实验结果与分析 数控技术是现代制造技术的基础。它综合了计算机技术、自动控制技术、自动检测技术和精密机械等高新技术，因此广泛应用于机械制造业。数控机床替代普通机床，从而使得制造业发生了根本性的变化，并带来了巨大的经济效益。 首先，我们先理解了数控铣床的组成，数控铣床主要由6 个主要部分组成．即床身部分，铣头部分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。 接着，老师进行操作面板的讲解！边讲解边操控数控机床，这样我们对数控机床的操控更加熟 数控 G 代码 与 M 代码 G 代码 组别 用于数控车 的功 能 G00 01 快 速 点 定 位 G01 01 直 线 插 补 G02 01 顺 时 针 方向 圆 弧 插 补 G03 01 逆 时 针 方向 圆 弧 插 补 G04 00 暂 停 G10 00 数据设置 G11 00 数据设置 取 消 G17 16 XY 平 面选 择 G18 16 ZX 平面选择 G19 16 YZ 平面选择 G20 06 英制 G21 06 米制 G22 09 行程检查开关打开 G23 09 行程检查开关关闭 G25 08 主轴速度波动检查打开 G26 08 主轴速度波动检查关闭 G27 00 参考点返回检查 G28 00 参考点返回 G30 00 第二参考点返回 G31 00 跳步功能 G32 00 螺纹切削 G36 00 X 向自动刀具补偿 G37 00 Z 向自动刀具补偿 G40 07 刀尖补偿取消 G41 07 刀尖左补偿 G42 07 刀尖右补偿 G43 17 × G44 17 × G49 17 × G50 00 工件坐标原点设定，最大主轴速度设置 G52 00 局部坐标系设置 G53 00 机床坐标系设置 G54 14 第一工件坐标系设置 G55 14 第二工件坐标系设置 G56 14 第三工件坐标系设置 G57 14 第四工件坐标系设置 G58 14 第五工件坐标系设置 G59 14 第六工件坐标系设置 G65 00 宏程序调用 G66 12 宏程序调用模态 G67 12 宏程序调用取消 G68 04 双刀架镜像打开 G69 04 双刀架镜像关闭 G70 01 精车循环 G71 01 外圆/内孔粗车循环 G72 01 模型粗车循环 G73 01 端面粗车循环 G74 01 端面啄式钻孔...
