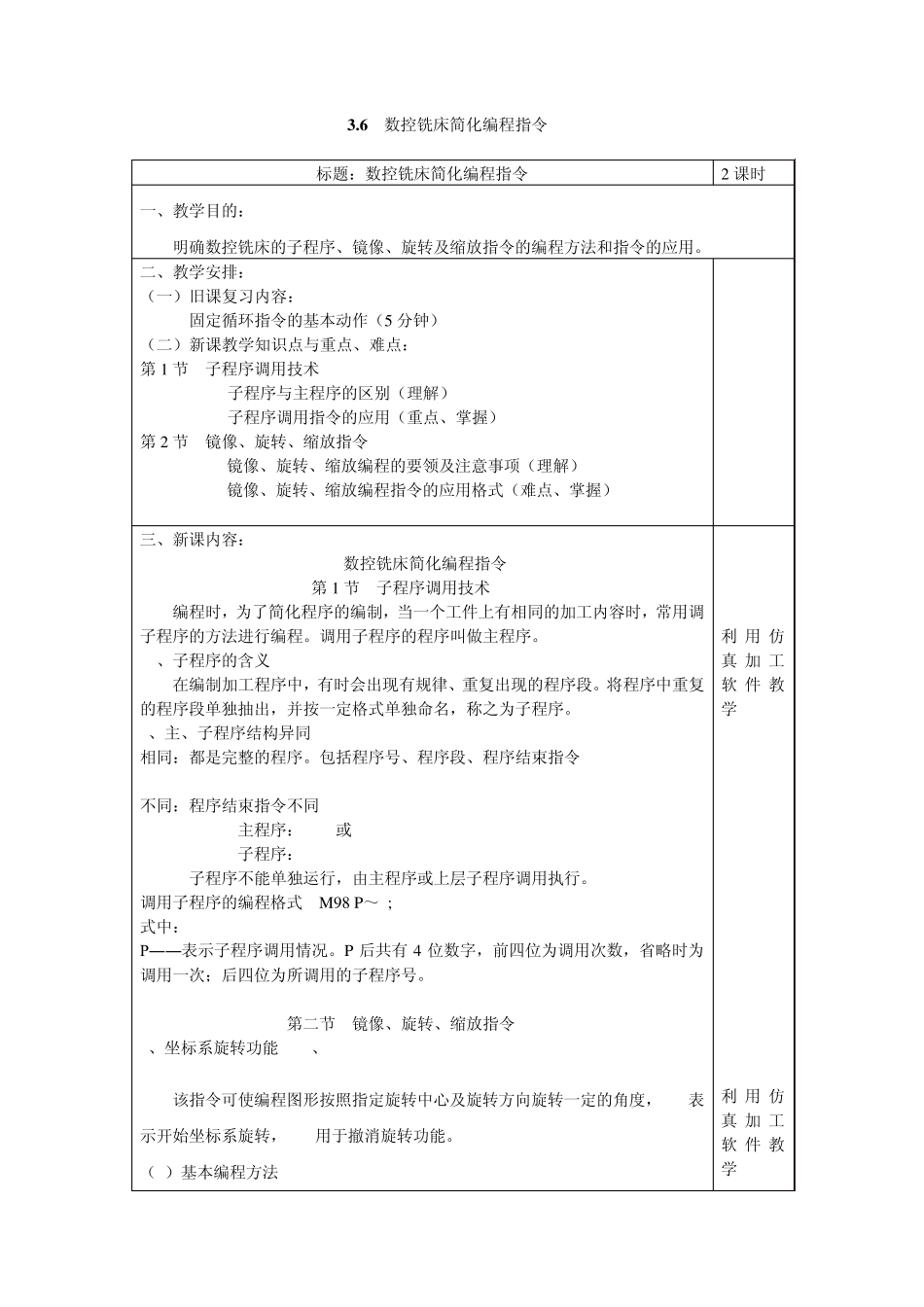

3 .6 数控铣床简化编程指令 标题：数控铣床简化编程指令 2 课时 一、教学目的： 明确数控铣床的子程序、镜像、旋转及缩放指令的编程方法和指令的应用。 二、教学安排： （一）旧课复习内容： 固定循环指令的基本动作（5 分钟） （二）新课教学知识点与重点、难点： 第 1 节 子程序调用技术 子程序与主程序的区别（理解） 子程序调用指令的应用（重点、掌握） 第 2 节 镜像、旋转、缩放指令 镜像、旋转、缩放编程的要领及注意事项（理解） 镜像、旋转、缩放编程指令的应用格式（难点、掌握） 三、新课内容： 3.6 数控铣床简化编程指令 第 1 节 子程序调用技术 编程时，为了简化程序的编制，当一个工件上有相同的加工内容时，常用调子程序的方法进行编程。调用子程序的程序叫做主程序。 1 、子程序的含义 在编制加工程序中，有时会出现有规律、重复出现的程序段。将程序中重复的程序段单独抽出，并按一定格式单独命名，称之为子程序。 2、主、子程序结构异同 相同：都是完整的程序。包括程序号、程序段、程序结束指令 不同：程序结束指令不同 主程序：M02 或 M30 子程序：M99 子程序不能单独运行，由主程序或上层子程序调用执行。 调用子程序的编程格式 M98 P～ ; 式中： P― ― 表示子程序调用情况。P后共有 4 位数字，前四位为调用次数，省略时为调用一次；后四位为所调用的子程序号。 第二节 镜像、旋转、缩放指令 1、坐标系旋转功能-G68、G69 该指令可使编程图形按照指定旋转中心及旋转方向旋转一定的角度，G68表示开始坐标系旋转，G69用于撤消旋转功能。 （1）基本编程方法 利 用 仿真 加 工软 件 教学 利 用 仿真 加 工软 件 教学 编程格式：G68 X ～ Y ～ R ～ ...... G69 式中： X、Y――旋转中心的坐标值(可以是 X、Y、Z中的任意两个，它们由当前平面选择指令 G17、G18、G19中的一个确定)。当 X、Y 省略时，G68指令认为当前的位置即为旋转中心。 R--旋转角度，逆时针旋转定义为正方向，顺时针旋转定义为负方向。 当程序在绝对方式下时，G68程序段后的第一个程序段必须使用绝对方式移动指令，才能确定旋转中心。如果这一程序段为增量方式移动指令，那么系统将以当前位置为旋转中心，按 G68给定的角度旋转坐标。 （2）坐标系旋转功能与刀具半径补偿功能的关系 旋转平面一定要包含在刀具半径补偿平面内。以图 3.5.1为例： 图 3.6.1 坐标旋转...
