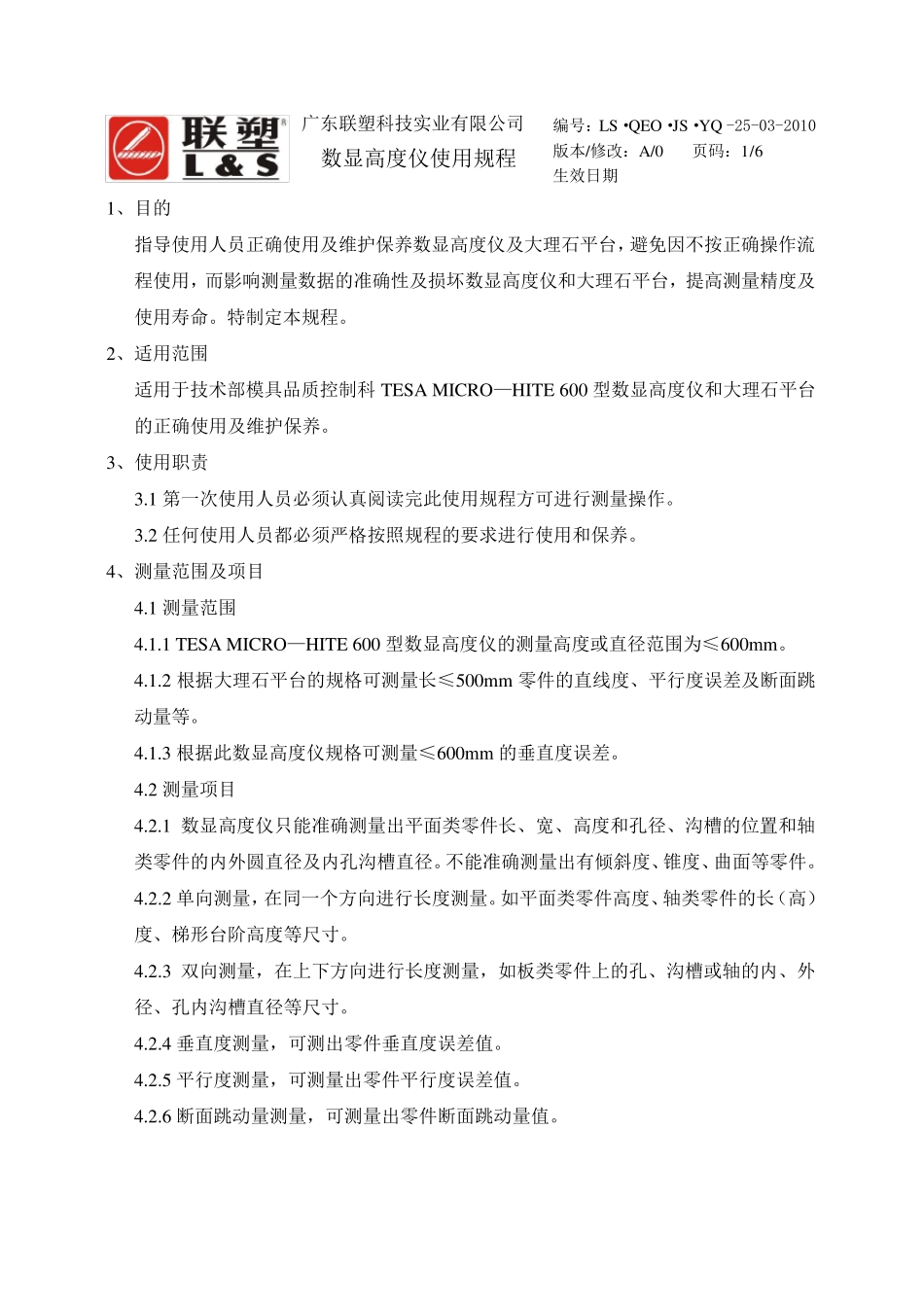

数显高度仪使用规程_第1页
1/7
数显高度仪使用规程_第2页
2/7
数显高度仪使用规程_第3页
3/7
广东联塑科技实业有限公司 编号:LS·QEO·JS·YQ -25-03-2010 数显高度仪使用规程 版本/修改:A/0 页码:1/6 生效日期 1、目的 指导使用人员正确使用及维护保养数显高度仪及大理石平台,避免因不按正确操作流程使用,而影响测量数据的准确性及损坏数显高度仪和大理石平台,提高测量精度及使用寿命。特制定本规程。 2、适用范围 适用于技术部模具品质控制科TESA MICRO—HITE 600 型数显高度仪和大理石平台的正确使用及维护保养。 3、使用职责 3.1 第一次使用人员必须认真阅读完此使用规程方可进行测量操作。 3.2 任何使用人员都必须严格按照规程的要求进行使用和保养。 4、测量范围及项目 4.1 测量范围 4.1.1 TESA MICRO—HITE 600 型数显高度仪的测量高度或直径范围为≤600mm。 4.1.2 根据大理石平台的规格可测量长≤500mm 零件的直线度、平行度误差及断面跳动量等。 4.1.3 根据此数显高度仪规格可测量≤600mm 的垂直度误差。 4.2 测量项目 4.2.1 数显高度仪只能准确测量出平面类零件长、宽、高度和孔径、沟槽的位置和轴类零件的内外圆直径及内孔沟槽直径。不能准确测量出有倾斜度、锥度、曲面等零件。 4.2.2 单向测量,在同 一个 方向进行长度测量。如 平面类零件高度、轴类零件的长( 高)度、梯 形 台阶 高度等尺 寸 。 4.2.3 双 向测量,在上 下 方向进行长度测量,如 板 类零件上 的孔、沟槽或轴的内、外径、孔内沟槽直径等尺 寸 。 4.2.4 垂直度测量,可测出零件垂直度误差值 。 4.2.5 平行度测量,可测量出零件平行度误差值 。 4.2.6 断面跳动量测量,可测量出零件断面跳动量值 。 广东联塑科技实业有限公司 编号:LS·QEO·JS·Y Q -25-03-2010 数显高度仪使用规程 版本/修改:A/0 页码:2/6 生效日期 4.2.7 同轴度测量,可测量出同轴度误差值。 4.2.8 平面度测量,可测量出平面度误差值。 4.2.9 直线度测量,可测量出零件直线度误差值。 4.2.10 一个坐标轴方向的测量,可根据被测零件选用的公差等级判断零件或样品是否在公差范围内。 4.2.11 两维测量,即 X 、Y 轴的测量,可测量出零件的孔在两个坐标轴上的位置尺寸,即孔或槽在零件上的定位尺寸。 5、辅助测量工具及检测测头。 5.1 辅助测量工具 5.1.1 便于放置零件的大理石 V 形块,主要用于测量轴类零件或样品内外圆使用。不推荐使用 V 形铁,因为使用过程中要经常移动容易磨损大...
