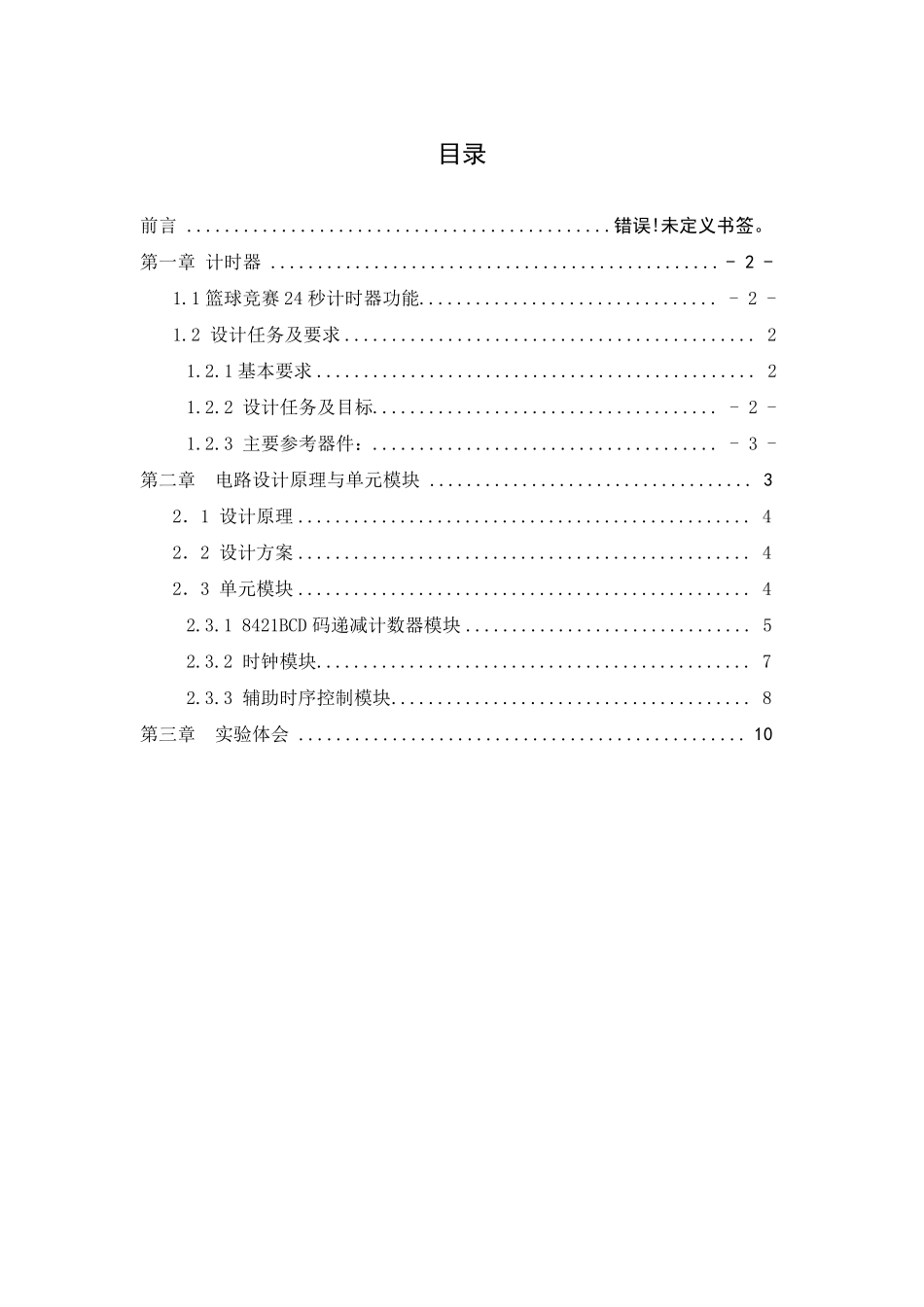

目录 前言 ............................................. 错误!未定义书签。 第一章 计时器 ................................................ - 2 - 1.1 篮球竞赛 24 秒计时器功能................................ - 2 - 1.2 设计任务及要求 ............................................ 2 1.2.1 基本要求 ............................................... 2 1.2.2 设计任务及目标..................................... - 2 - 1.2.3 主要参考器件:..................................... - 3 - 第二章 电路设计原理与单元模块 ................................... 3 2.1 设计原理 ................................................. 4 2.2 设计方案 ................................................. 4 2.3 单元模块 ................................................. 4 2.3.1 8421BCD 码递减计数器模块 ............................... 5 2.3.2 时钟模块............................................... 7 2.3.3 辅助时序控制模块....................................... 8 第三章 实验体会 ................................................ 10 第一章 计时器概述 1.1 篮球竞赛 24 秒计时器功能 随着信息时代的到来,电子技术在社会生活中发挥着越来越重要的作用,运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分,特别是在各种竞技运动中,定时器成为检验运动员成绩的一个重要工具。在篮球比赛中,规定了球员的持球时间不能超过24 秒,否则就犯规了。本课程设计的“篮球竞赛24 秒计时器”,可用于篮球比赛中,用于对球员持球时间24 秒限制。一旦球员的持球时间超过了24 秒,它自动的报警从而判定此球员的犯规。 本设计主要能完成:显示 24 秒倒计时功能;系统设置外部操作开关,控制计时器的直接清零、启动和暂停/连续功能;在直接清零时,数码管显示器灭灯;计时器为24 秒递减计时其计时间隔为1 秒;计时器递减计时到零时,数码显示器不灭灯,同时发出光电报警信号等。 1.2 设计任务及要求 1.2.1 基本要求 1 . 具有 2 4 秒计时功能。 2 . 设置外部操作开关,控制计时器的直接清零、启动和暂停/连续功能。 3 . 在直接清零时,要求数码显示器灭灯。 4 . 计时器为2 4 秒递减时, 计时间隔为1 秒...
