斯里兰卡20MW光伏并网电站方案VIP专享VIP免费

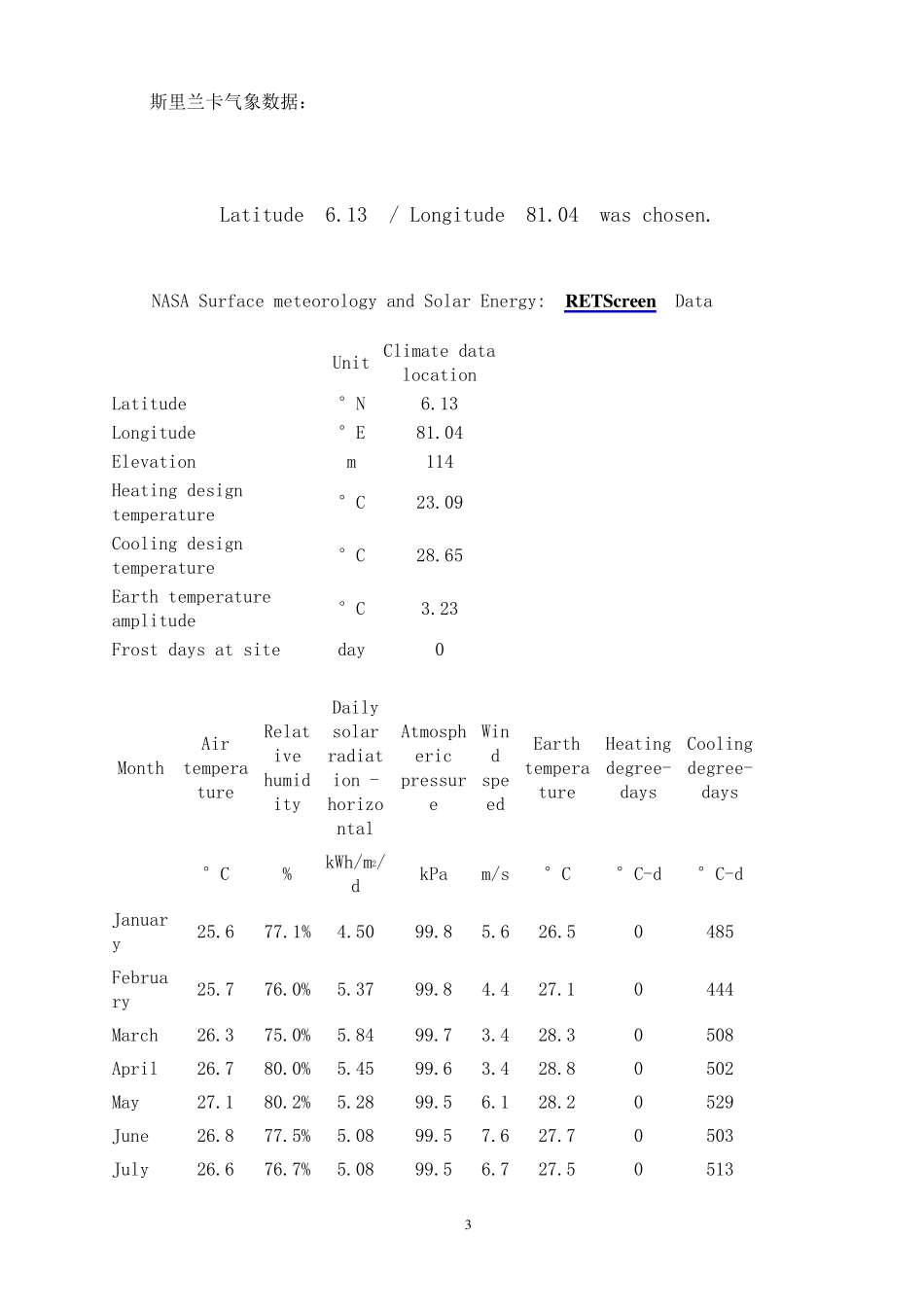

斯里兰卡20MW 太阳能电站 北京哈博太阳能电力有限公司 2 0 1 4 .1 2 .2 0 2 一、概述 方案为斯里兰卡20MW 光伏并网电站，设计分为20 个单元子系统，每个单元子系统为1MW。项目建设地址为斯里兰卡，以汉班托特国际机场及港口开始约20 公里（它位于斯里兰卡的南部....自科伦坡大约250 公里）....该工程位于一条30 英尺的路上。安装方式采用阵列安装，接入方式采用并网接入方式。 二、设计依据 1. 《现行建筑施工规范大全》 2. 《35~110kV 变电室设计规范》 3. 《光伏系统并网技术要求》国标GB/T19939—2005 4. 《地面用光伏（PV）发电系统》国标GB/T18479—2001 5. 《电气装置安装工程施工及验收规范》 6. 《建筑电气工程施工质量验收规范》GB 50303-2002 7. 《民用建筑电气设计规范》JGJ/T-92 8. 《钢筋混凝土结构预埋件》国家建筑标准设计图集 04G362 9. 《电缆敷设》国家建筑标准设计图集 D101-1~7 10. 《建筑物防雷设施安装》国家建筑标准设计图集 99D50-1 11. 《10/0.4kV 变压器室内布置及变配电所常用设备构件安装》03D201-4 12. 《等电位联结安装》02D501-2 13. 《利用建筑物金属体做防雷及接地装置安装》03D501-3 三、斯里兰卡建设地状况 3.1、太阳能资源 斯里兰卡是印度洋上的岛国，位于北纬5 度55 分至9 度50 分，东经 79 度42 分至81 度53 分之 间 ，在 南亚 次 大陆 南端 ，西 北隔 保 克 海 峡 与 印度半 岛相 望 。南北长 432 公里，东西 宽 224 公里，国土面积 为65610 平 方公里。[4] 斯里兰卡属热 带 季 风 性 气候 。终 年 如 夏 ，年 平 均 气温 28℃ 。各 地年 平 均 降 水 量1283-3321 毫 米 不 等。沿 海 地区 平 均 最 高 气温 31.3℃ ，平 均 最 低 气温 23.8℃ 。山 区 平 均最 高 气温 26.1℃ ，平 均 最 低 气温 16.5℃ 。斯无 四 季 之 分，只 有 雨 季 和 旱 季 的差 别 ，雨 季为每年 5 月 至8 月 和 11 月 至次 年 2 月 ，即 西 南季 风 和 东北季 风 经 过 斯里兰卡时 。全年 降雨 量西 南部为2540 毫 米 至5080 毫 米 ，西 北部和 东南部则 少 于1250 毫 米 。 3 斯里兰卡气象数据： Latitude 6.13 / Longitude 81.04 was chosen. Unit Climate data location Latitude °N 6.13 Longitud...
