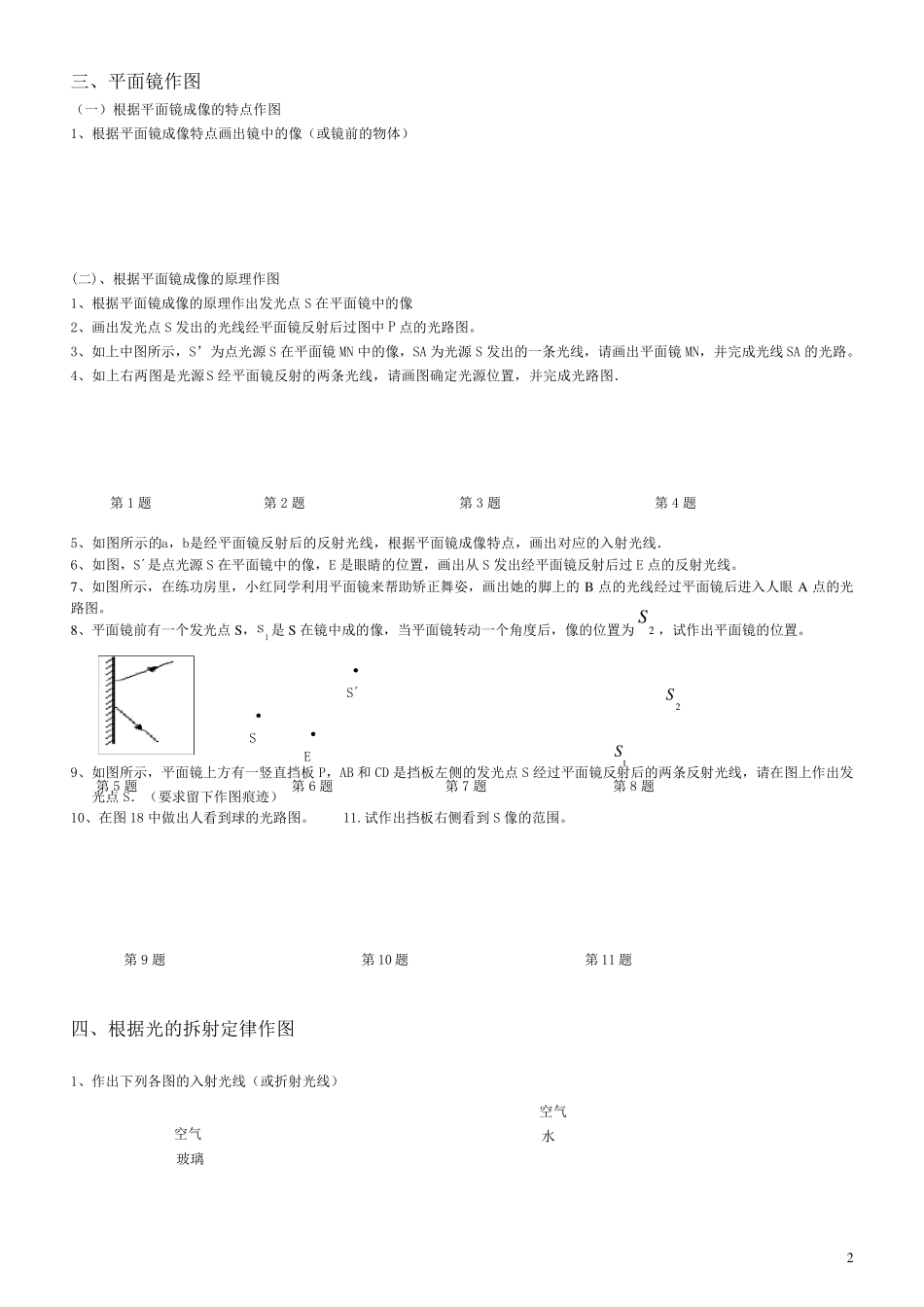

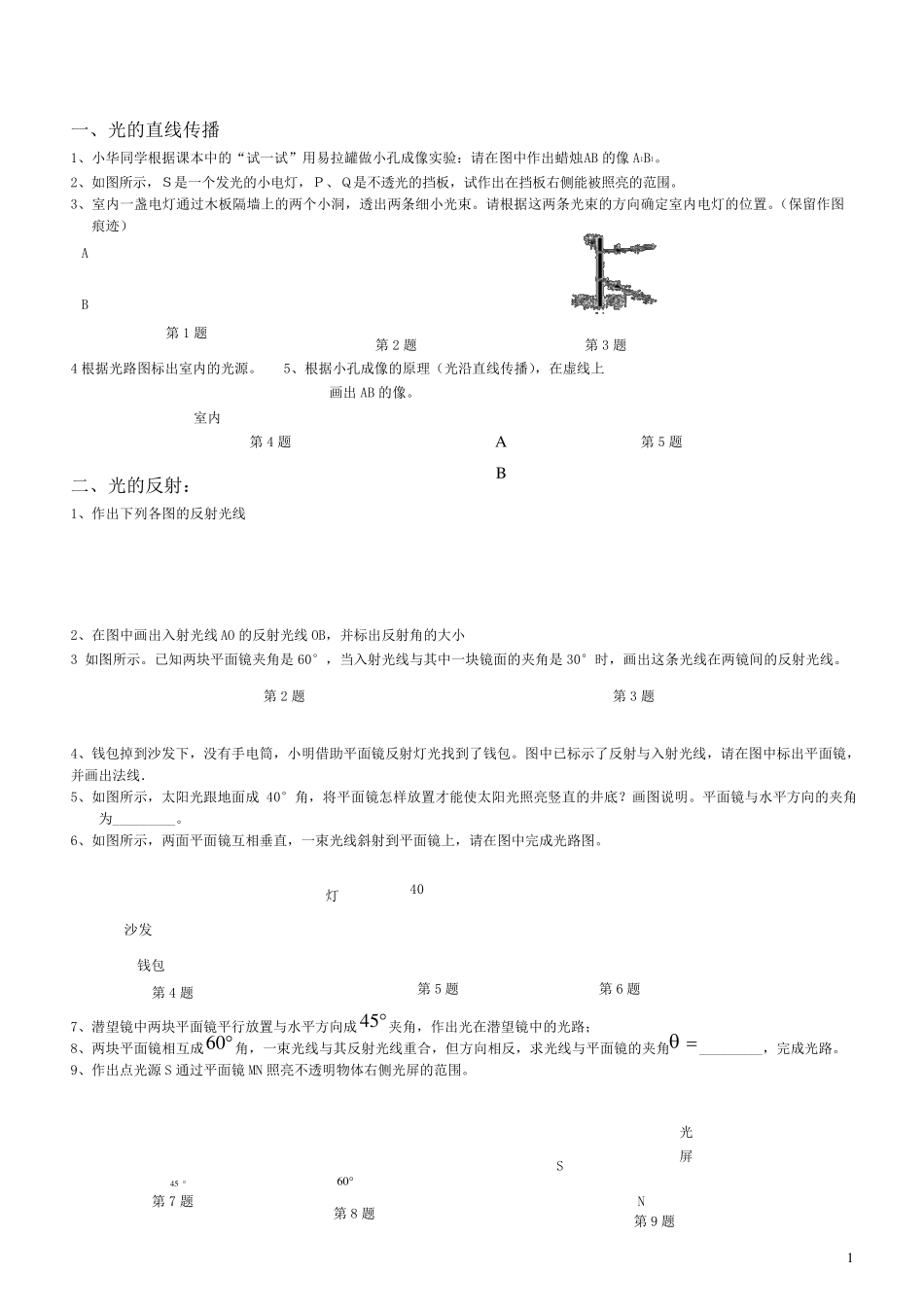

1 一、光的直线传播 1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A1B1。 2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。 3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹） 4 根据光路图标出室内的光源。 5、根据小孔成像的原理（光沿直线传播），在虚线上 画出AB 的像。 二、光的反射： 1、作出下列各图的反射光线 2、在图中画出入射光线AO 的反射光线OB，并标出反射角的大小 3 如图所示。已知两块平面镜夹角是60°，当入射光线与其中一块镜面的夹角是30°时，画出这条光线在两镜间的反射光线。 4、钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线． 5、如图所示，太阳光跟地面成40°角，将平面镜怎样放置才能使太阳光照亮竖直的井底？画图说明。平面镜与水平方向的夹角为_________。 6、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。 7、潜望 镜中两块平面镜平行 放置与水平方向成45 夹角，作出光在潜望 镜中的光路； 8、两块平面镜相互成60 角，一束光线与其反射光线重 合 ，但 方向相反，求 光线与平面镜的夹角_________，完成光路。 9、作出点 光源S 通过平面镜MN 照亮不透明物 体 右侧光屏 的范围。 第 1 题 第 2 题 第 3 题 B A 室内 AB 40第 4 题 第 5 题 钱包 沙发 灯 第 6 题 45第 7 题 60第 8 题 N S 光 屏 第 9 题 第 2 题 第 3 题 第 4 题 第 5 题 2 三、平面镜作图 （一）根据平面镜成像的特点作图 1、根据平面镜成像特点画出镜中的像（或镜前的物体） (二)、根据平面镜成像的原理作图 1、根据平面镜成像的原理作出发光点S 在平面镜中的像 2、画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 3、如上中图所示，S’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN，并完成光线SA 的光路。 4、如上右两图是光源S 经平面镜反射的两条光线，请画图确定光源位置，并完成光路图． 5、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线． 6、如图，S´是点光源...
