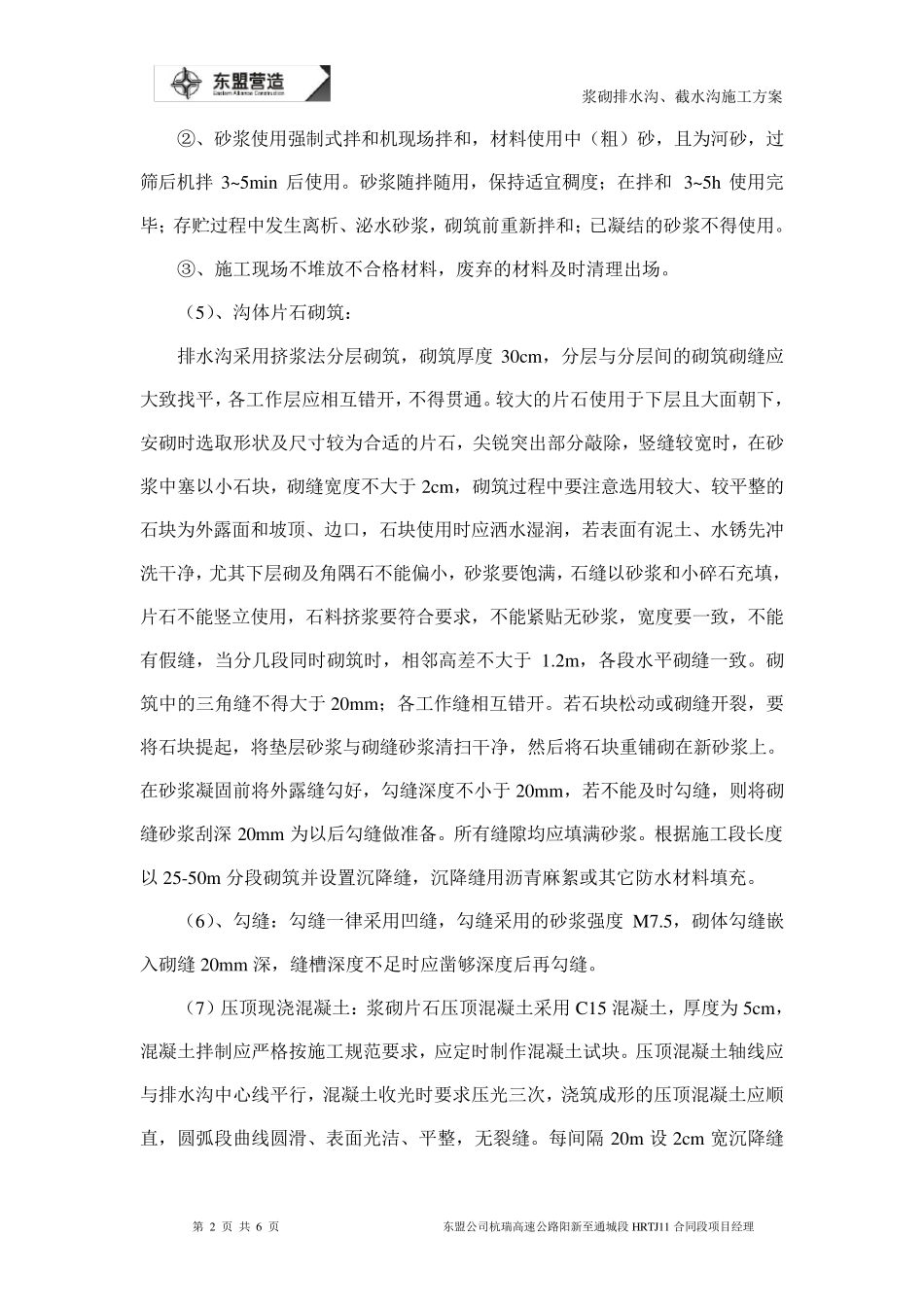

浆砌排水沟、截水沟施工方案 第 1 页 共 6 页 东盟公司杭瑞高速公路阳新至通城段 HRTJ11 合同段项目经理 浆砌排水沟、截水沟施工技术方案 排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。均采用 M7.5 浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工，施工要求及砌筑工艺同挡土墙。 一、排水沟施工工艺： 1、施工放样：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。 2、施工方法： （1）、 沟槽开挖：护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸时，改以人工挖掘。人工修整至设计尺寸（见路基横断面图中的边沟设计标高），不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。 （2）、砂砾垫层：按图纸或监理工程师的要求，在清理的基底上铺筑符合要求的砂砾垫层，设计砂砾垫层厚10cm ．施工中应避免砂砾受到污染。 （3）、 片石砌筑：沟槽检验合格后，先用木桩每10 米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。 （4）、材料要求： ①、石料选用厚度不小于 15cm 具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于 30MPa，表面清洁无污染。 浆砌排水沟、截水沟施工方案 第 2 页 共 6 页 东盟公司杭瑞高速公路阳新至通城段HRTJ11 合同段项目经理 ②、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌 3~5min 后使用。砂浆随拌随用，保持适宜稠度；在拌和 3~5h 使用完毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。 ③、施工现场不堆放不合格材料，废弃的材料及时清理出场。 （5）、沟体片石砌筑： 排水沟采用挤浆法分层砌筑，砌筑厚度 30cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于 2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面...
