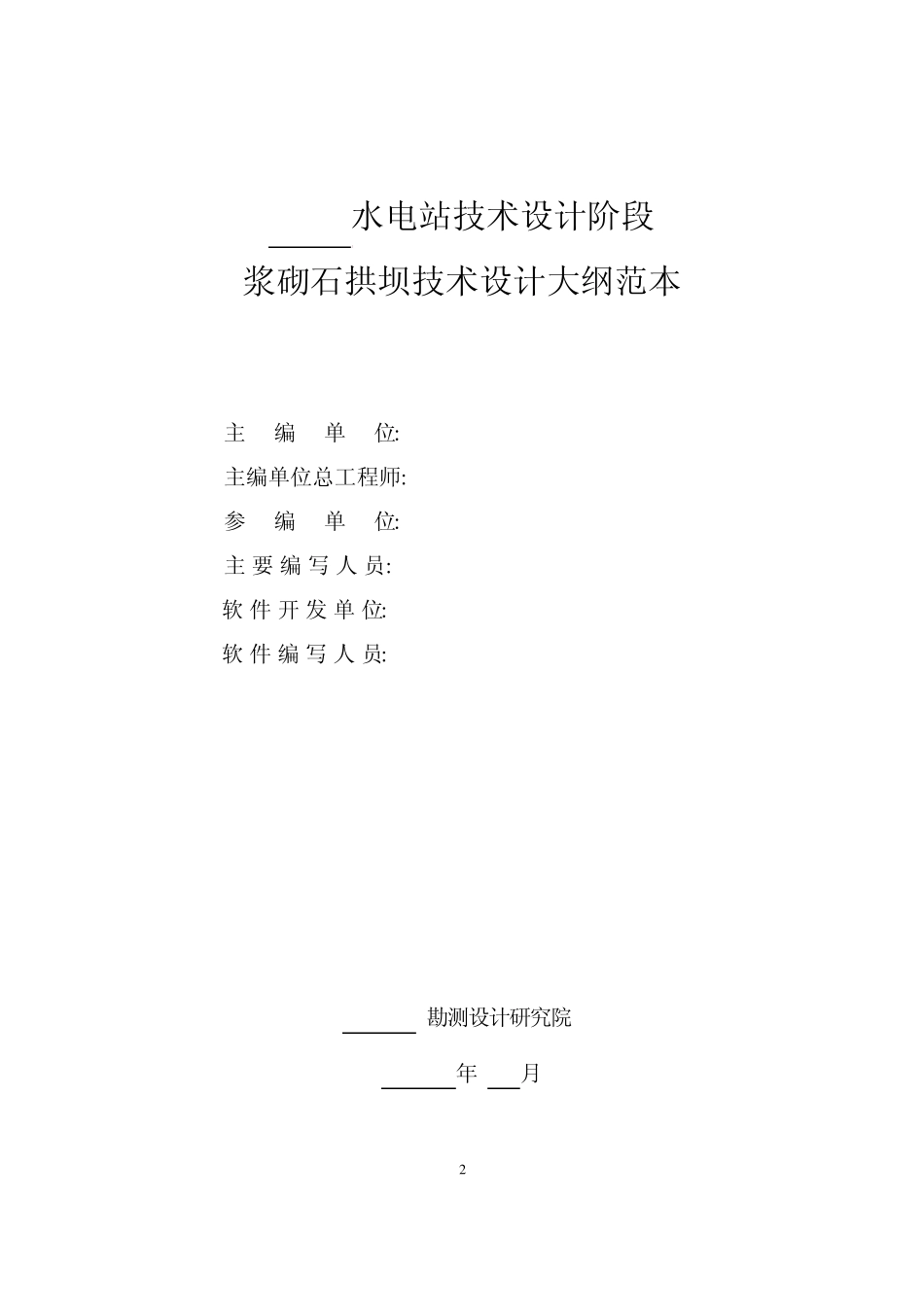

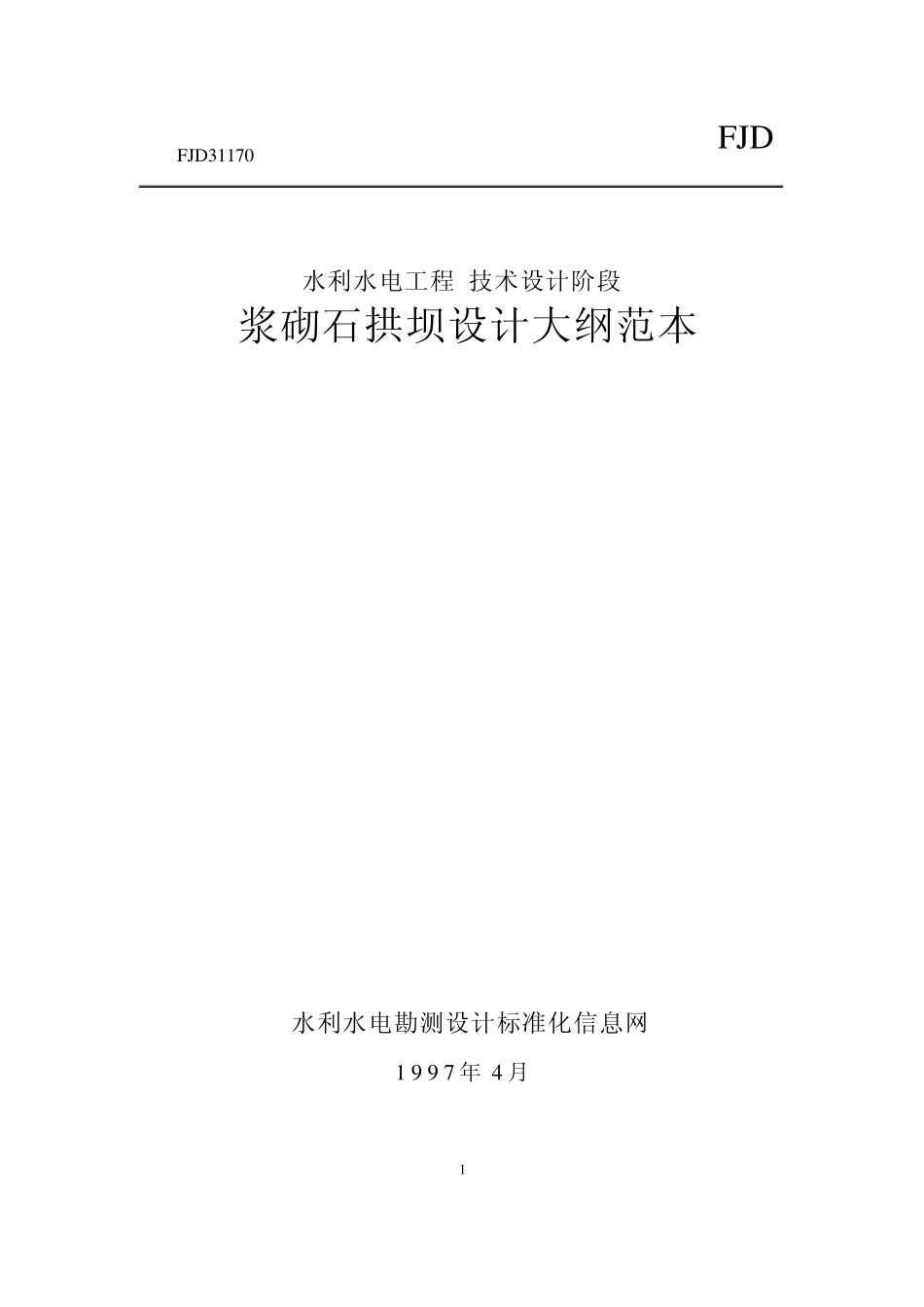

1 FJD31170 FJD 水利水电工程 技术设计阶段 浆砌石拱坝设计大纲范本 水利水电勘测设计标准化信息网 1 9 9 7 年 4 月 2 水电站技术设计阶段 浆砌石拱坝技术设计大纲范本 主 编 单 位: 主编单位总工程师: 参 编 单 位: 主 要 编 写 人 员: 软 件 开 发 单 位: 软 件 编 写 人 员: 勘测设计研究院 年 月 3 目 次 1. 引 言 ......................................................4 2. 设计依据文件和规范 ..........................................4 3. 设计基本资料 ................................................4 4. 拱坝布置......................................................9 5. 水力设计.....................................................10 6. 坝体防渗设计.................................................11 7. 荷载与荷载组合...............................................11 8. 坝体应力分析.................................................12 9. 拱座稳定分析.................................................13 10. 坝基处理.....................................................14 11. 坝体构造.....................................................17 12. 坝体观测设计.................................................17 13. 专题研究(必要时)...........................................18 14. 工程量计算...................................................18 15. 应提供的设计成果.............................................19 1 引 言 4 工程位于 省 市(县)以 km 的 河上,是以 为主,兼顾 等综合利用的水利(水电)枢纽工程。最大坝高 m ,总库容 万m 3,灌溉面积 km 2,水电站装机容量 MW,保证出力 MW,多年平均发电量 kWh。 本工程初步设计报告于 年 月审查通过,选定坝址为 ,坝型为浆砌石拱坝。 2 设计依据文件和规范 2.1 有关本工程的文件 (1) 工程初步设计报告; (2) 工程初步设计报告审批文件; (3) 工程初步设计报告专题报告; (4) 有关 工程文件及纪要等。 2.2 主要设计规范 (1) SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区、丘陵 区)(试行)及补充规定; (2) SL 25-91 浆砌石坝设计规范; (3) SD 120-84 浆砌石坝施工技...
