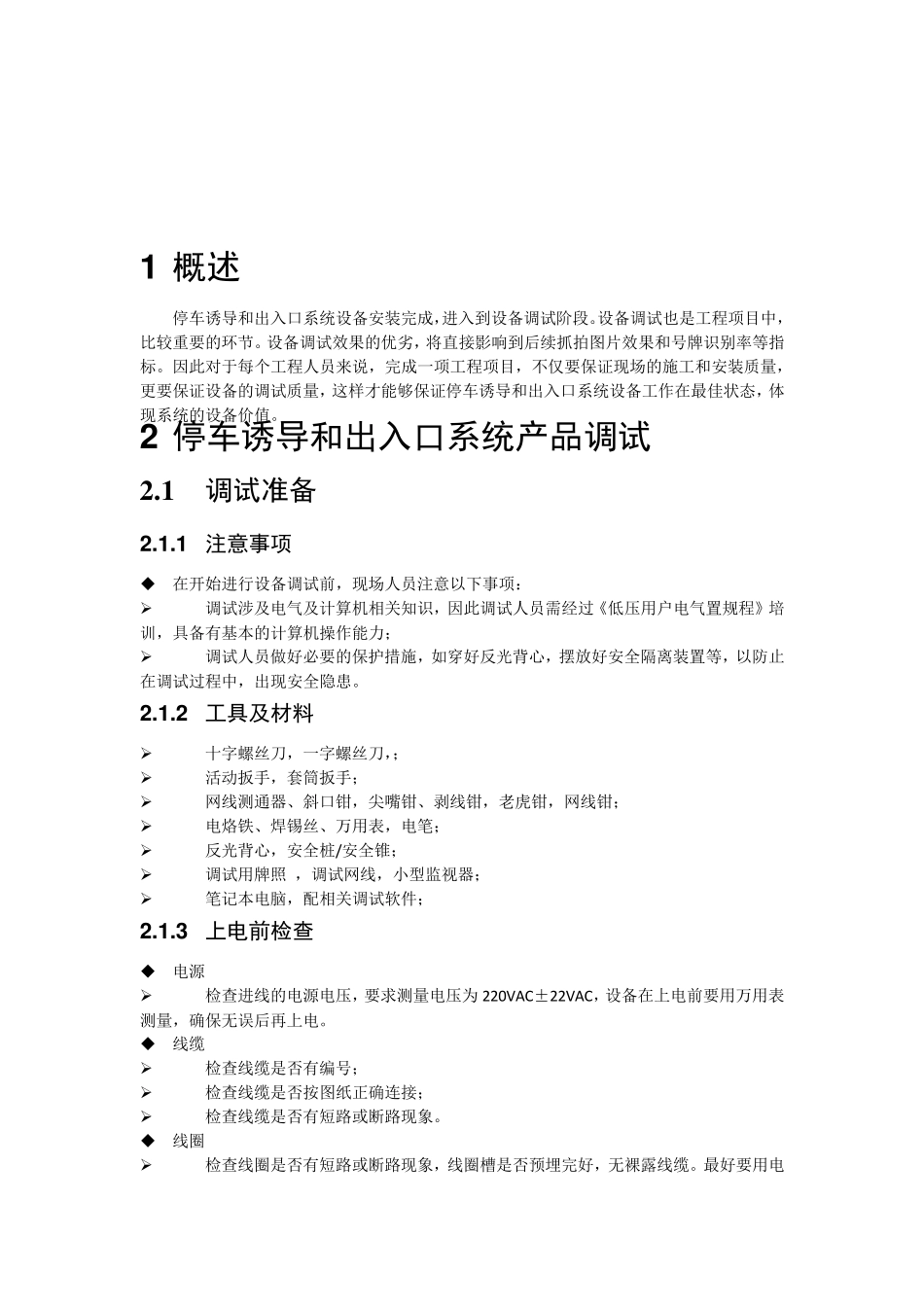

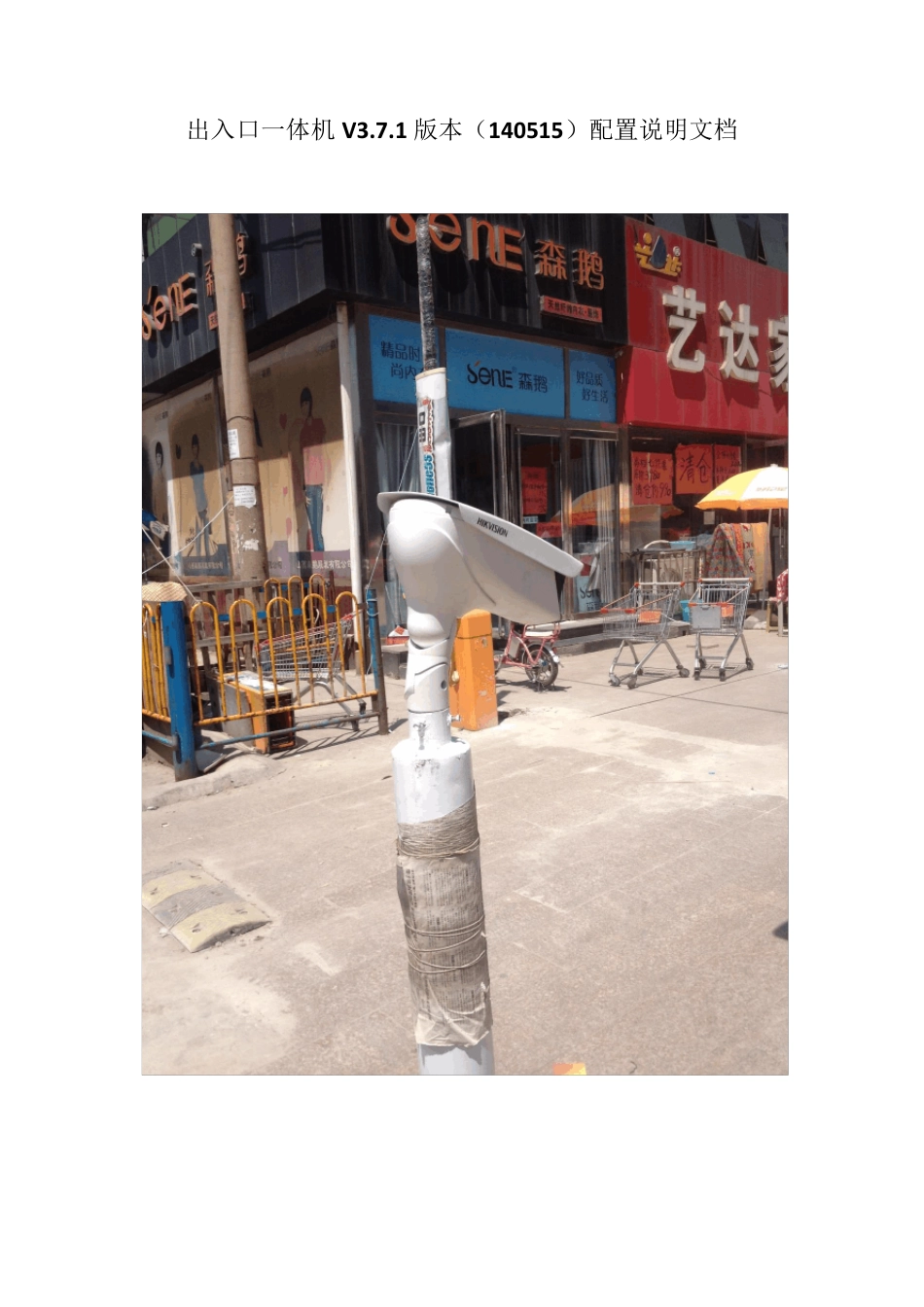

出入口一体机 V3.7.1 版本(140515)配置说明文档 1 概述 停车诱导和出入口系统设备安装完成,进入到设备调试阶段。设备调试也是工程项目中,比较重要的环节。设备调试效果的优劣,将直接影响到后续抓拍图片效果和号牌识别率等指标。因此对于每个工程人员来说,完成一项工程项目,不仅要保证现场的施工和安装质量,更要保证设备的调试质量,这样才能够保证停车诱导和出入口系统设备工作在最佳状态,体现系统的设备价值。 2 停车诱导和出入口系统产品调试 2 .1 调试准备 2 .1 .1 注意事项 在开始进行设备调试前,现场人员注意以下事项: ➢ 调试涉及电气及计算机相关知识,因此调试人员需经过《低压用户电气置规程》培训,具备有基本的计算机操作能力; ➢ 调试人员做好必要的保护措施,如穿好反光背心,摆放好安全隔离装置等,以防止在调试过程中,出现安全隐患。 2 .1 .2 工具及材料 ➢ 十字螺丝刀,一字螺丝刀,; ➢ 活动扳手,套筒扳手; ➢ 网线测通器、斜口钳,尖嘴钳、剥线钳,老虎钳,网线钳; ➢ 电烙铁、焊锡丝、万用表,电笔; ➢ 反光背心,安全桩/安全锥; ➢ 调试用牌照 ,调试网线,小型监视器; ➢ 笔记本电脑,配相关调试软件; 2 .1 .3 上电前检查 电源 ➢ 检查进线的电源电压,要求测量电压为220VAC±22VAC,设备在上电前要用万用表测量,确保无误后再上电。 线缆 ➢ 检查线缆是否有编号; ➢ 检查线缆是否按图纸正确连接; ➢ 检查线缆是否有短路或断路现象。 线圈 ➢ 检查线圈是否有短路或断路现象,线圈槽是否预埋完好,无裸露线缆。最好要用电感量表测试线圈的电感量值,标准在140-330μH; ➢ 检查线圈引线是否双绞。按顺时针方向双绞,标准为每米大于 20 周。 调试图片注意事项:车牌水平且像素在120-130 之间即可;且抓拍图片车牌在图片 1/3 位置即可;图片中无物体遮挡(如栏杆机栏杆,岗亭立柱等,都会影响识别率) 2 .2 调试步骤 2 .2 .1 停车诱导和出入口系统出入口视频单元调试说明 2 .2 .1 .1 高清摄像机配置说明 2 .2 .1 .1 .1 高清摄像机配置说明—线圈触发方式 为了方便工程现场调试人员对高清摄像机进行参数配置和调试,避免由于对配置软件的不了解而造成参数配置和调试上的困难。这里主要就参数配置部分简单描述一下,其他内容可以参看该软件的使用手册。 双击ITCClient.exe 即可运行,软件主界面如下...
