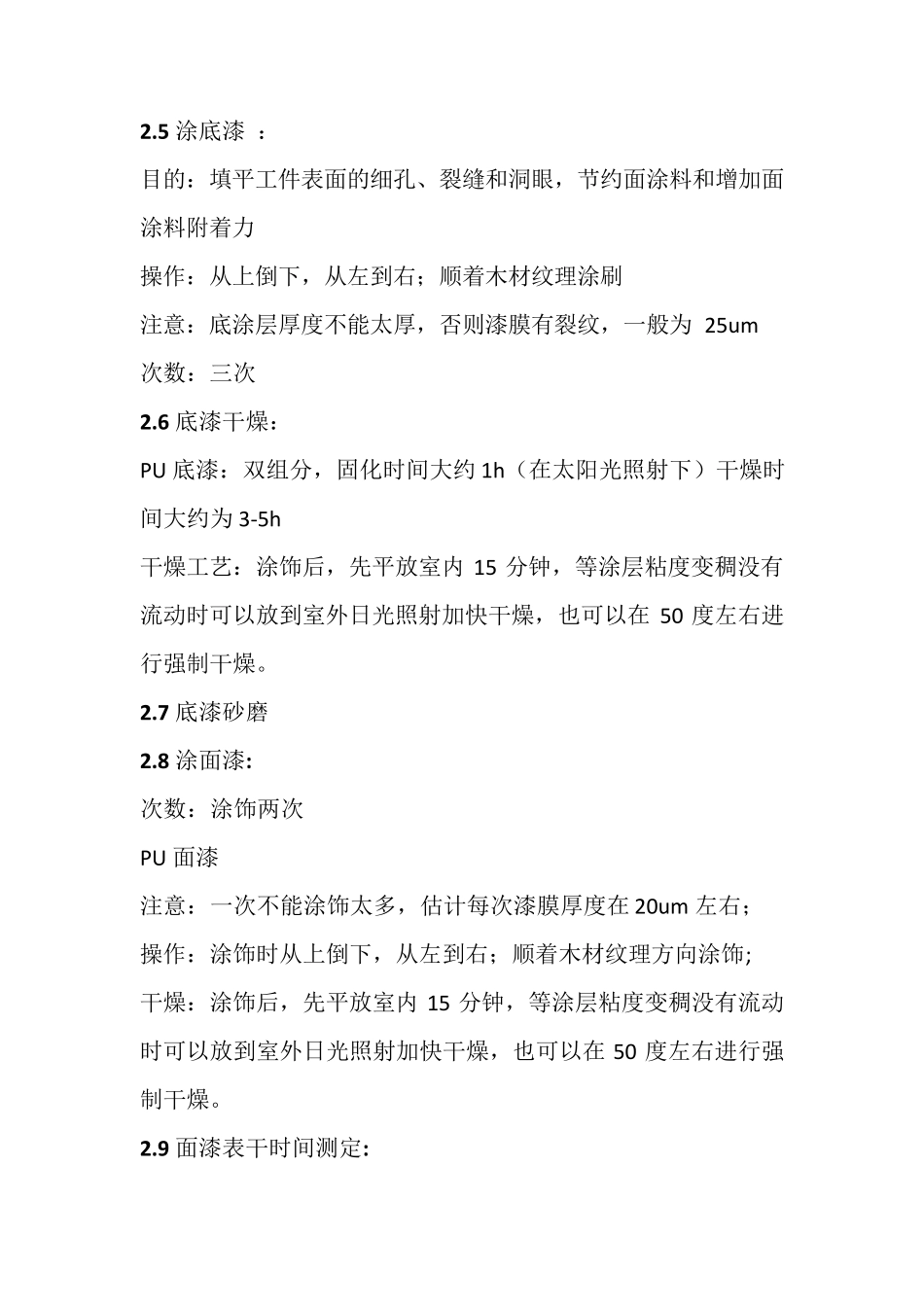

涂料与涂装科学技术基础实验报告 专 业： 高分子材料与工程 班 级： 132 学 号： ************ * 名： ** * 员： ** 一. 实验目的 1.了解胶合板基材的表面前处理 2.学会胶合板基材的涂装工艺 3.掌握漆膜性能测定的方法 二．实验内容 1.实验材料：胶合板基材 2.操作流程： 2.1 胶合板基材砂光 目的：调整基材厚度偏差以及砂去基材表面污染点； 注意点：基材表面光滑和平整 2.2 基材填腻子:水性腻子 目的：填平基材表面空隙或者背面裂隙延伸到表面的裂隙 操作：表面刮平， 横纹（逆着木材纹理）刮涂，起先用力压，然后轻轻均匀刮涂； 2.3 水性腻子干燥： 水性腻子干燥时间大约为 30min（标准为砂磨时不粘砂纸为准），可以不均匀，但是必须没有漏刮的； 2.4 腻子砂磨：砂平基材表面，顺着木材纹理进行刮腻子 2.5 涂底漆 ： 目的：填平工件表面的细孔、裂缝和洞眼，节约面涂料和增加面涂料附着力 操作：从上倒下，从左到右；顺着木材纹理涂刷 注意：底涂层厚度不能太厚，否则漆膜有裂纹，一般为 25um 次数：三次 2.6 底漆干燥： PU 底漆：双组分，固化时间大约 1h（在太阳光照射下）干燥时间大约为 3-5h 干燥工艺：涂饰后，先平放室内 15 分钟，等涂层粘度变稠没有流动时可以放到室外日光照射加快干燥，也可以在 50 度左右进行强制干燥。 2.7 底漆砂磨 2.8 涂面漆: 次数：涂饰两次 PU 面漆 注意：一次不能涂饰太多，估计每次漆膜厚度在 20um 左右； 操作：涂饰时从上倒下，从左到右；顺着木材纹理方向涂饰; 干燥：涂饰后，先平放室内 15 分钟，等涂层粘度变稠没有流动时可以放到室外日光照射加快干燥，也可以在 50 度左右进行强制干燥。 2.9 面漆表干时间测定: 方法：用手指轻触涂层，手指上不粘漆，此时涂膜还发粘，漆膜上留有指痕的状态程度 2.10 面漆实干时间测定 方法：用压滤纸法发测定实干时间：在漆膜上附上一张滤纸，然后用干燥试验器压上，时间为 30s，移去试验器，将试样翻转而滤纸能自由落下即认为是实际干燥时间。 2.11 漆膜性能测定： （1）漆膜硬度方法：铅笔硬度法，以已知硬度的铅笔测定涂膜硬度，以涂膜不被犁伤的铅笔硬度作为漆膜的硬度；铅笔为平头，测试时，与样板成 45 度角，用刚好不折断笔芯的力向前推，结构以恰好不起划痕的硬度表示。 测试时间：涂层硬化后 24 小时进行测定。 （2）耐酸性能：把试件水平放置，在其表面上滴上 5%...
