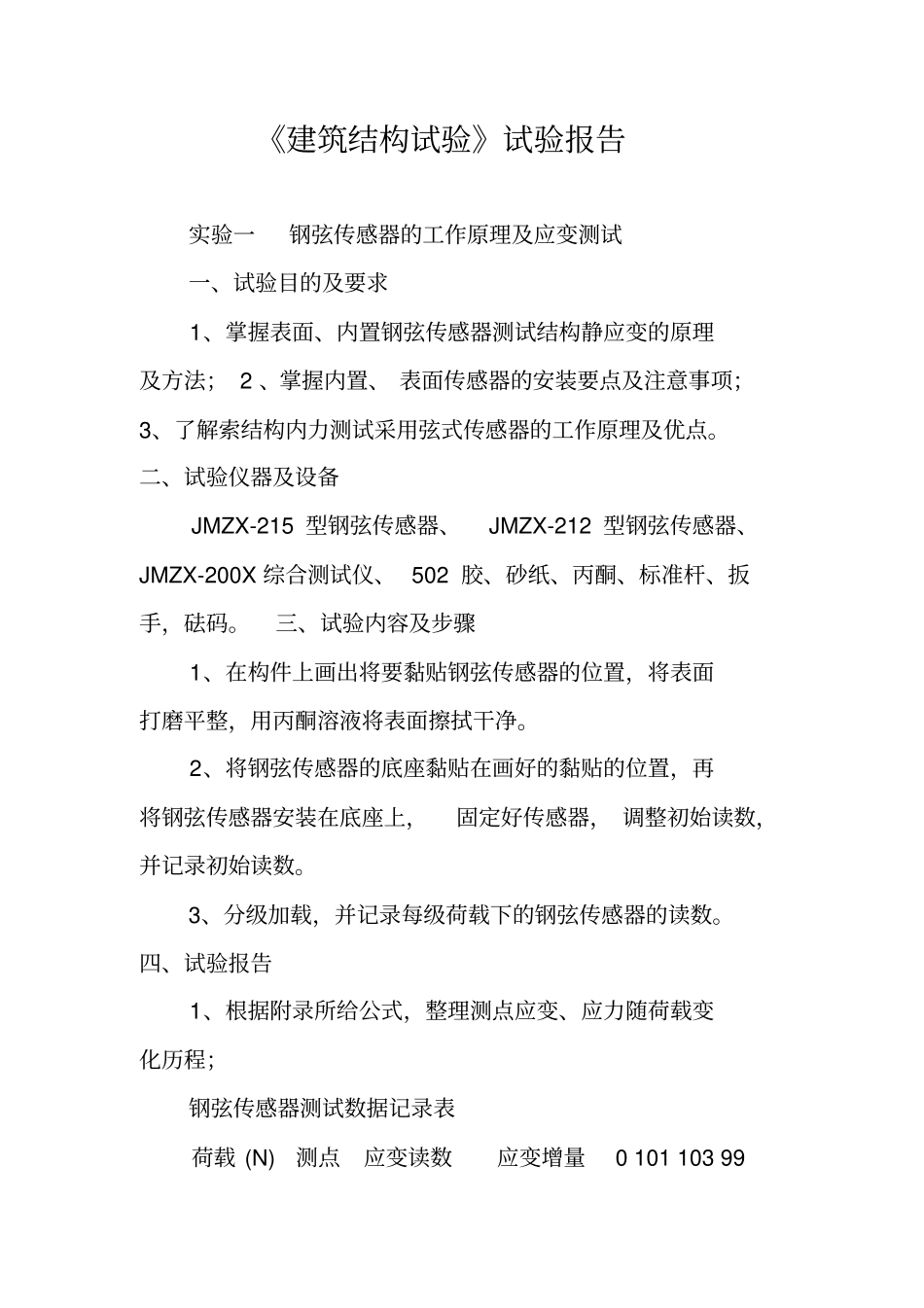

《建筑结构试验》试验报告实验一钢弦传感器的工作原理及应变测试一、试验目的及要求1、掌握表面、内置钢弦传感器测试结构静应变的原理及方法； 2 、掌握内置、 表面传感器的安装要点及注意事项；3、了解索结构内力测试采用弦式传感器的工作原理及优点。二、试验仪器及设备JMZX-215 型钢弦传感器、JMZX-212 型钢弦传感器、JMZX-200X 综合测试仪、 502 胶、砂纸、丙酮、标准杆、扳手，砝码。三、试验内容及步骤1、在构件上画出将要黏贴钢弦传感器的位置，将表面打磨平整，用丙酮溶液将表面擦拭干净。2、将钢弦传感器的底座黏贴在画好的黏贴的位置，再将钢弦传感器安装在底座上，固定好传感器， 调整初始读数，并记录初始读数。3、分级加载，并记录每级荷载下的钢弦传感器的读数。四、试验报告1、根据附录所给公式，整理测点应变、应力随荷载变化历程；钢弦传感器测试数据记录表荷载 (N) 测点应变读数应变增量 0 101 103 99 应力增量 0 0 50 100 150 100 50 0 895 996 1099 1198 2、分析钢弦传感器读数变化，分析表面传感器调整初读数的原因；钢弦传感器在受拉的时候应变增大，在受压的时候应变减小，即拉增大， 压减小。 表面钢弦传感器的测试范围是0～5000μ ε ，所以需要根据具体的测试要求来调整钢弦传感器的初读数，使得预留的测试范围能够满足测试要求。实验二半桥、全桥测量等强度梁的应变第一部分常温电阻应变片的筛选和粘贴一、实验目的掌握使用万用表筛选电阻应变片的方法、掌握应变片的粘贴、引线连接技术。二、实验仪表与器材数字式万用电表、电桥、兆欧表、粘结剂、等强度梁试件、补偿块、常温应变片、接线端子、电烙铁、镊子、砂布、剪子、聚乙烯塑料薄膜、脱脂棉、丙酮、钢尺、划针、引线以及防潮剂。三、实验方法和实验步骤1、筛选电阻应变片。 2 、粘贴电阻应变片。 3 、检验应变片的粘贴质量。 4 、固定测量导线。 5 、对应变片进行防护处理。四、数据记录记录筛选出的电阻应变片的标称阻值和实际阻值、以及焊接后对应的阻值，并对应变片进行分组。电阻阻值记录表序号 标称阻值 0 1 2 3 实测电阻阻值 4 5 6 7 8 9 10 阻值是否筛除否否否否否筛除否否否否第二部分应变仪的使用技术一、实验目的掌握静态电阻应变仪的使用和进行单点应变测量的基本原理；掌握应变片半桥及全桥应变测量的接线方法，了解不同桥路接线方式的工作特点。二、实验仪器和设备静态电阻应变仪、已经粘...
