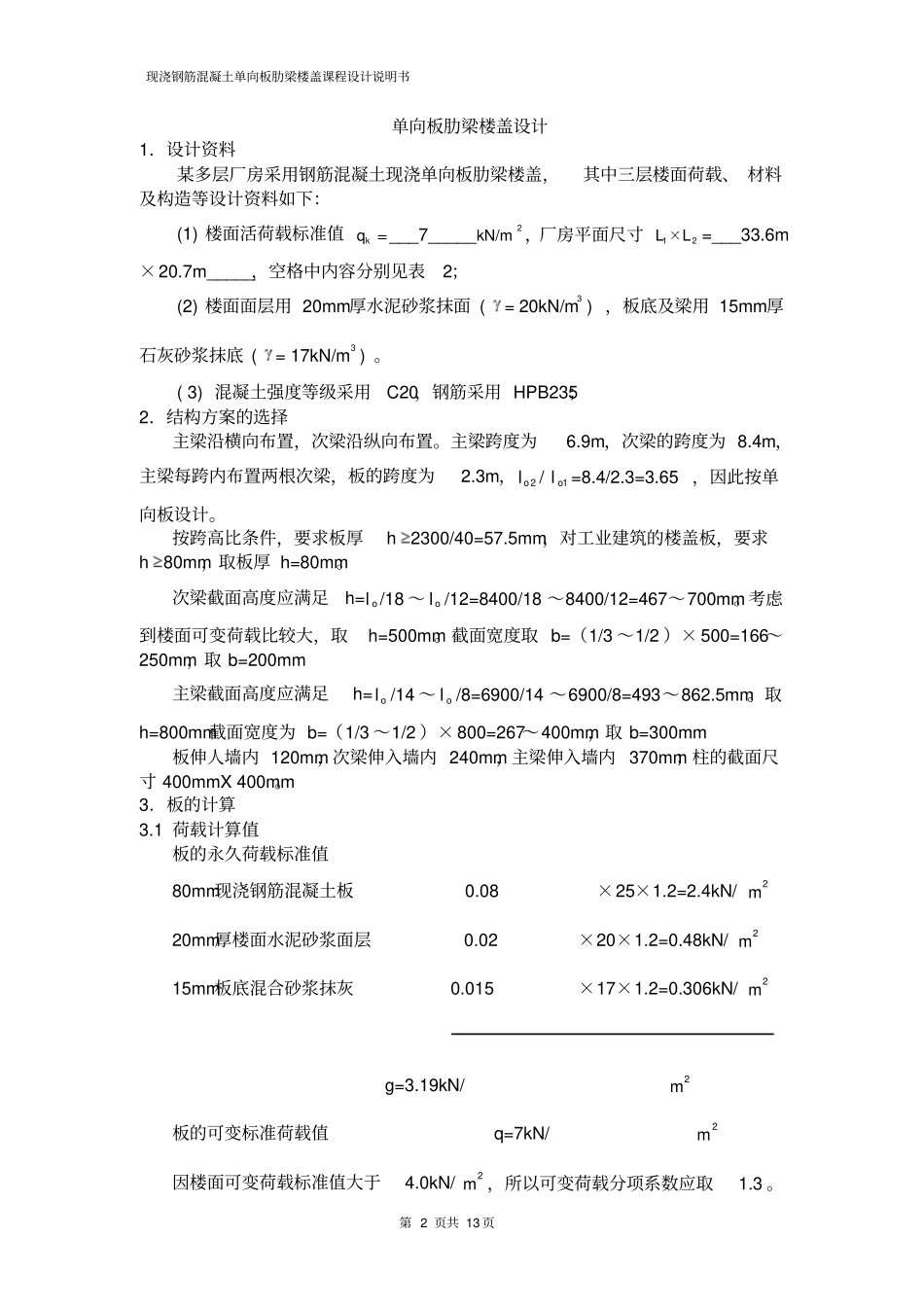

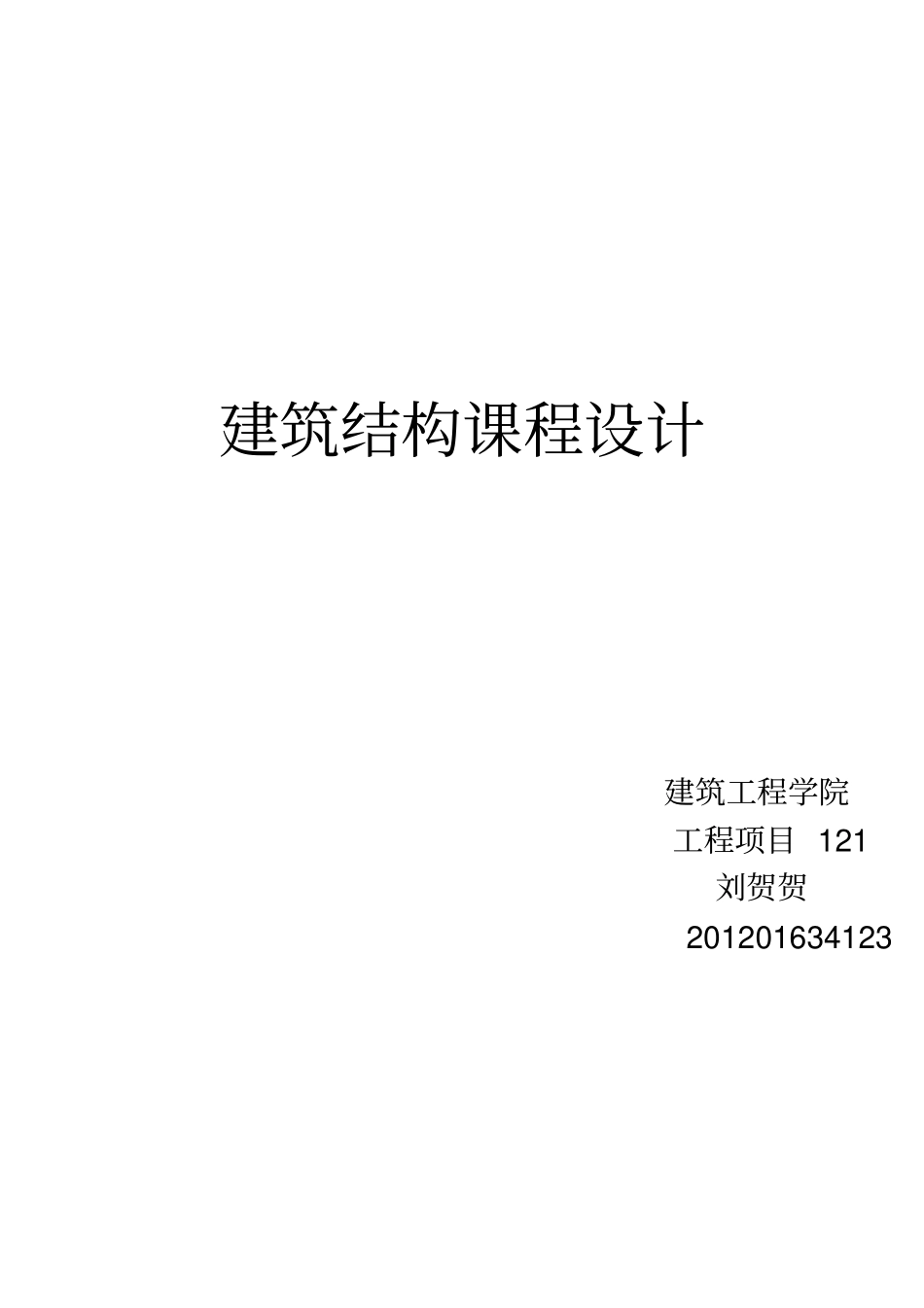

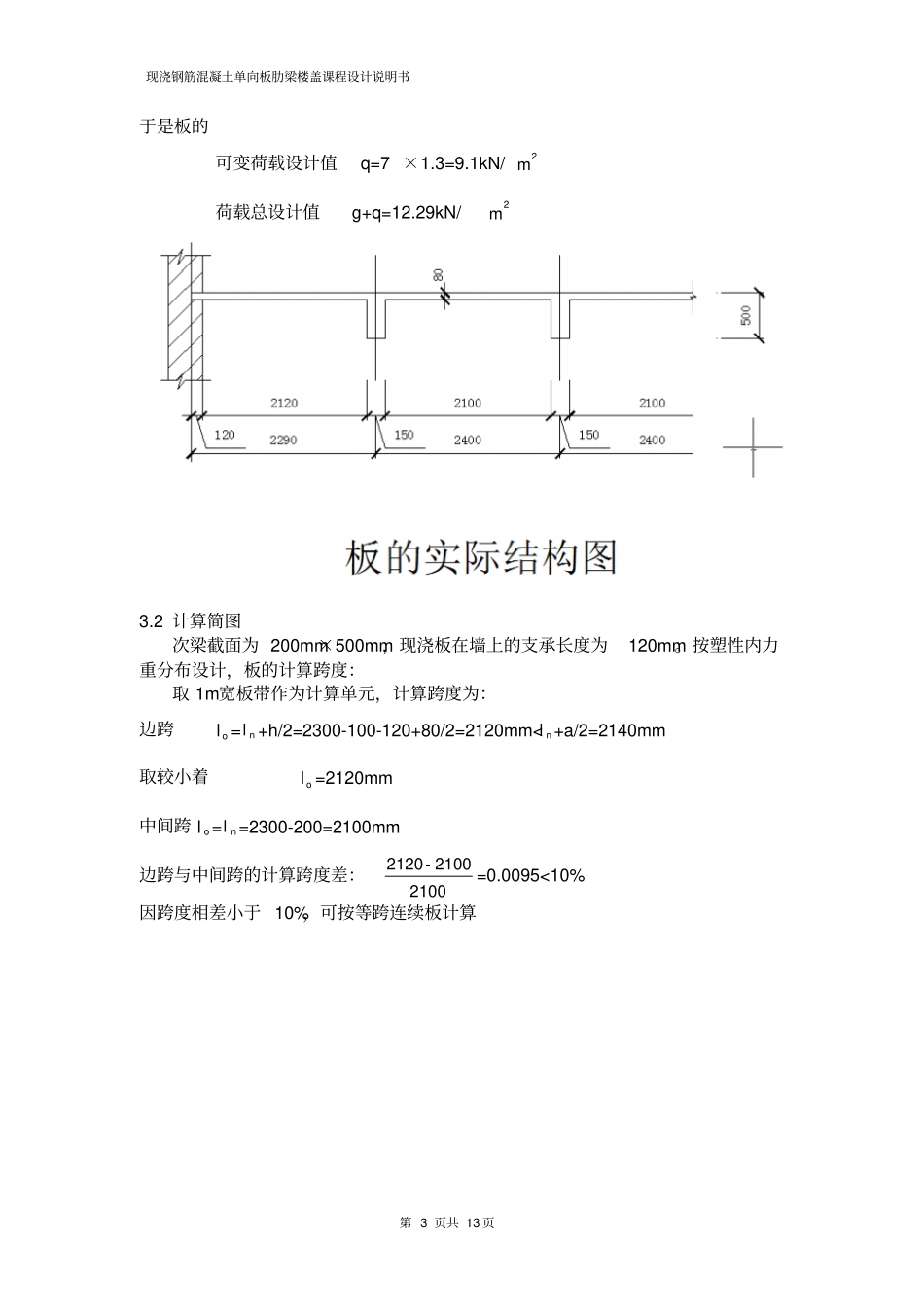

建筑结构课程设计建筑工程学院工程项目 121 刘贺贺201201634123 现浇钢筋混凝土单向板肋梁楼盖课程设计说明书第 2 页共 13 页单向板肋梁楼盖设计1．设计资料某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其中三层楼面荷载、 材料及构造等设计资料如下：(1) 楼面活荷载标准值kq___7_____2kN/m ，厂房平面尺寸12LL =___33.6m×20.7m_____，空格中内容分别见表2；(2) 楼面面层用 20mm 厚水泥砂浆抹面 (= 20kN/m3 ) ，板底及梁用 15mm 厚石灰砂浆抹底 (= 17kN/m3 ) 。( 3) 混凝土强度等级采用C20，钢筋采用 HPB235；2．结构方案的选择主梁沿横向布置，次梁沿纵向布置。主梁跨度为6.9m，次梁的跨度为 8.4m，主梁每跨内布置两根次梁，板的跨度为2.3m，2ol/1ol=8.4/2.3=3.65 ，因此按单向板设计。按跨高比条件，要求板厚h2300/40=57.5mm，对工业建筑的楼盖板，要求h80mm，取板厚 h=80mm。次梁截面高度应满足h= ol /18 ～ol /12=8400/18 ～8400/12=467～700mm。考虑到楼面可变荷载比较大，取h=500mm。截面宽度取 b=（1/3 ～1/2 ）× 500=166～250mm，取 b=200mm 主梁截面高度应满足h=ol /14 ～ol /8=6900/14 ～6900/8=493～862.5mm。取h=800mm截面宽度为 b=（1/3 ～1/2 ）× 800=267～400mm，取 b=300mm 板伸人墙内 120mm，次梁伸入墙内 240mm，主梁伸入墙内 370mm；柱的截面尺寸 400mmX 400mm。3．板的计算3.1 荷载计算值板的永久荷载标准值80mm现浇钢筋混凝土板 0.08×25×1.2=2.4kN/2m20mm厚楼面水泥砂浆面层 0.02×20×1.2=0.48kN/2m15mm板底混合砂浆抹灰 0.015×17×1.2=0.306kN/2m g=3.19kN/2m板的可变标准荷载值 q=7kN/2m因楼面可变荷载标准值大于4.0kN/2m ，所以可变荷载分项系数应取1.3 。现浇钢筋混凝土单向板肋梁楼盖课程设计说明书第 3 页共 13 页于是板的可变荷载设计值 q=7 ×1.3=9.1kN/2m荷载总设计值 g+q=12.29kN/2m3.2 计算简图次梁截面为 200mm×500mm，现浇板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算跨度：取 1m宽板带作为计算单元，计算跨度为：边跨ol =nl +h/2=2300-100-120+80/2=2120mm< nl +a/2=2140mm 取较小着ol =2120mm 中间跨ol =nl =2300-200=2100mm 边跨与中间跨的计算跨度差：21002100-2120=0.0095<10% 因跨度相差小于 10%，可按等跨连续板计算现浇钢筋混凝土单向板肋梁楼盖课程设计说明书第 4 页共 13 页3.3...
