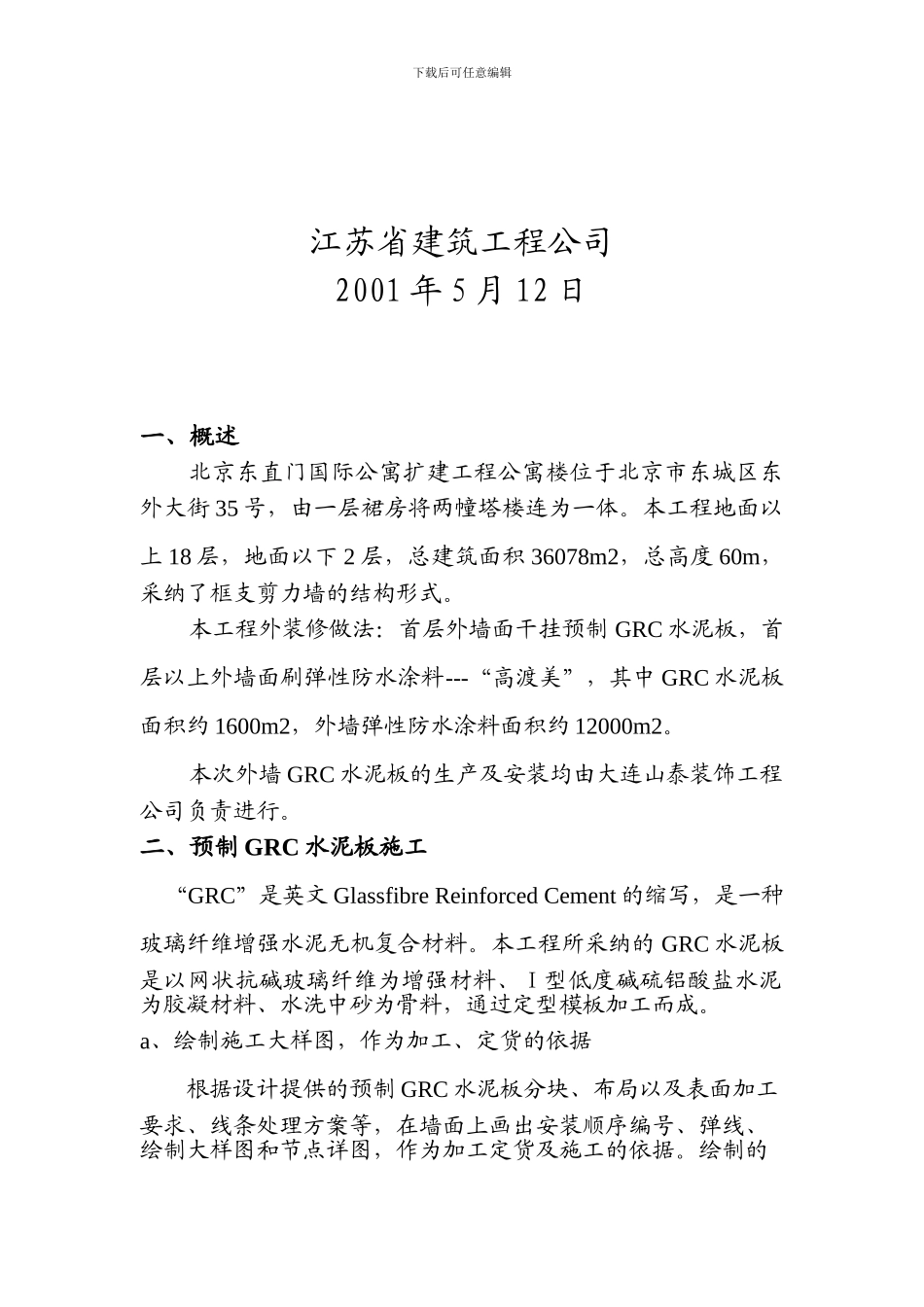

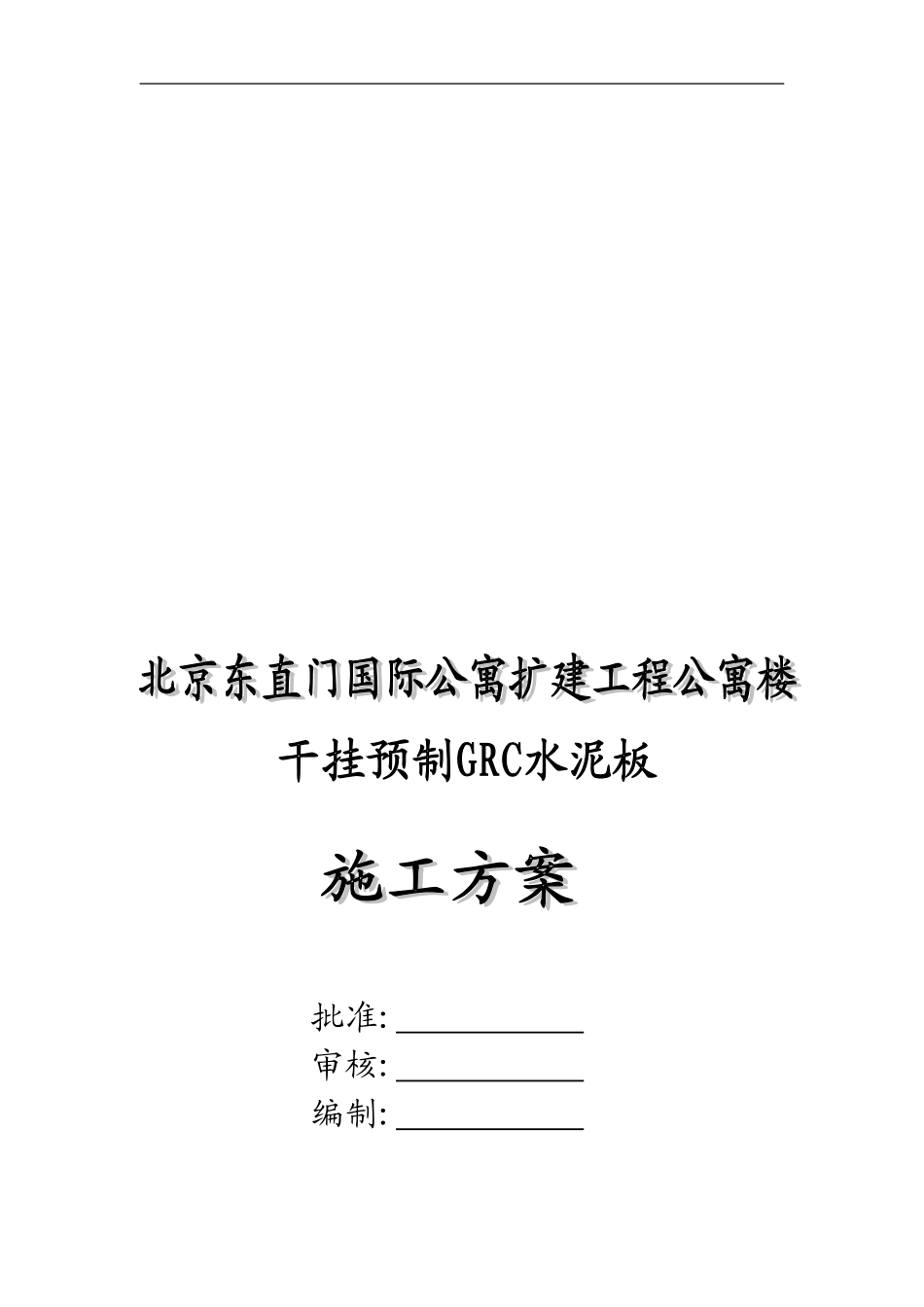

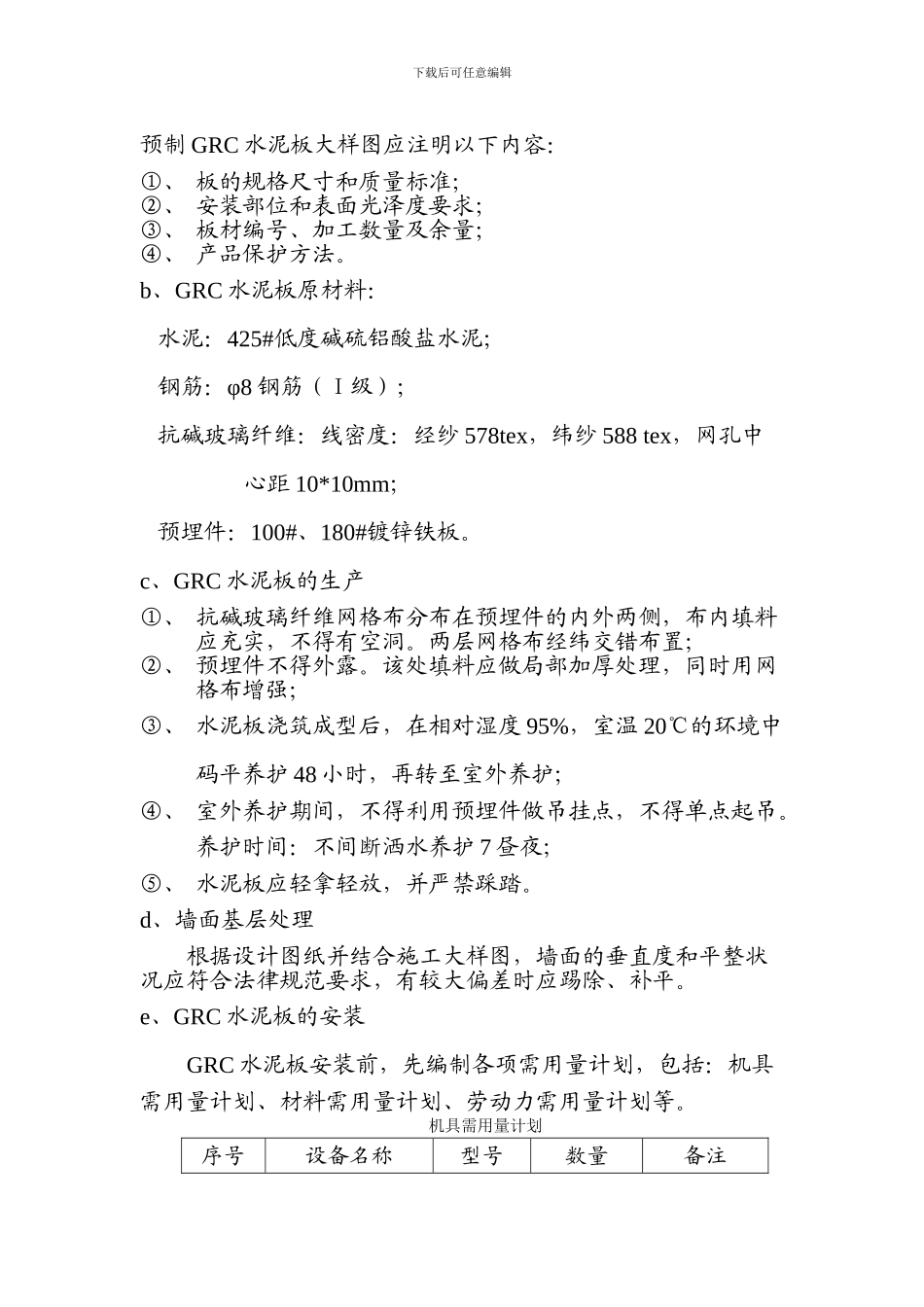

批准: 审核: 编制: 下载后可任意编辑江苏省建筑工程公司2001 年 5 月 12 日一、概述北京东直门国际公寓扩建工程公寓楼位于北京市东城区东外大街 35 号，由一层裙房将两幢塔楼连为一体。本工程地面以上 18 层，地面以下 2 层，总建筑面积 36078m2，总高度 60m，采纳了框支剪力墙的结构形式。本工程外装修做法：首层外墙面干挂预制 GRC 水泥板，首层以上外墙面刷弹性防水涂料---“高渡美”，其中 GRC 水泥板面积约 1600m2，外墙弹性防水涂料面积约 12000m2。本次外墙 GRC 水泥板的生产及安装均由大连山泰装饰工程公司负责进行。二、预制 GRC 水泥板施工 “GRC”是英文 Glassfibre Reinforced Cement 的缩写，是一种玻璃纤维增强水泥无机复合材料。本工程所采纳的 GRC 水泥板是以网状抗碱玻璃纤维为增强材料、Ⅰ型低度碱硫铝酸盐水泥为胶凝材料、水洗中砂为骨料，通过定型模板加工而成。a、绘制施工大样图，作为加工、定货的依据根据设计提供的预制 GRC 水泥板分块、布局以及表面加工要求、线条处理方案等，在墙面上画出安装顺序编号、弹线、绘制大样图和节点详图，作为加工定货及施工的依据。绘制的下载后可任意编辑预制 GRC 水泥板大样图应注明以下内容：①、 板的规格尺寸和质量标准；②、 安装部位和表面光泽度要求；③、 板材编号、加工数量及余量；④、 产品保护方法。b、GRC 水泥板原材料： 水泥：425#低度碱硫铝酸盐水泥； 钢筋：φ8 钢筋（Ⅰ级）； 抗碱玻璃纤维：线密度：经纱 578tex，纬纱 588 tex，网孔中心距 10*10mm； 预埋件：100#、180#镀锌铁板。c、GRC 水泥板的生产①、 抗碱玻璃纤维网格布分布在预埋件的内外两侧，布内填料应充实，不得有空洞。两层网格布经纬交错布置；②、 预埋件不得外露。该处填料应做局部加厚处理，同时用网格布增强；③、 水泥板浇筑成型后，在相对湿度 95%，室温 20℃的环境中码平养护 48 小时，再转至室外养护；④、 室外养护期间，不得利用预埋件做吊挂点，不得单点起吊。养护时间：不间断洒水养护 7 昼夜；⑤、 水泥板应轻拿轻放，并严禁踩踏。d、墙面基层处理根据设计图纸并结合施工大样图，墙面的垂直度和平整状况应符合法律规范要求，有较大偏差时应踢除、补平。e、GRC 水泥板的安装GRC 水泥板安装前，先编制各项需用量计划，包括：机具需用量计划、材料需用量计划、劳动力需用量计划等。机具需用量计划序号设备名称型号数量备注...
