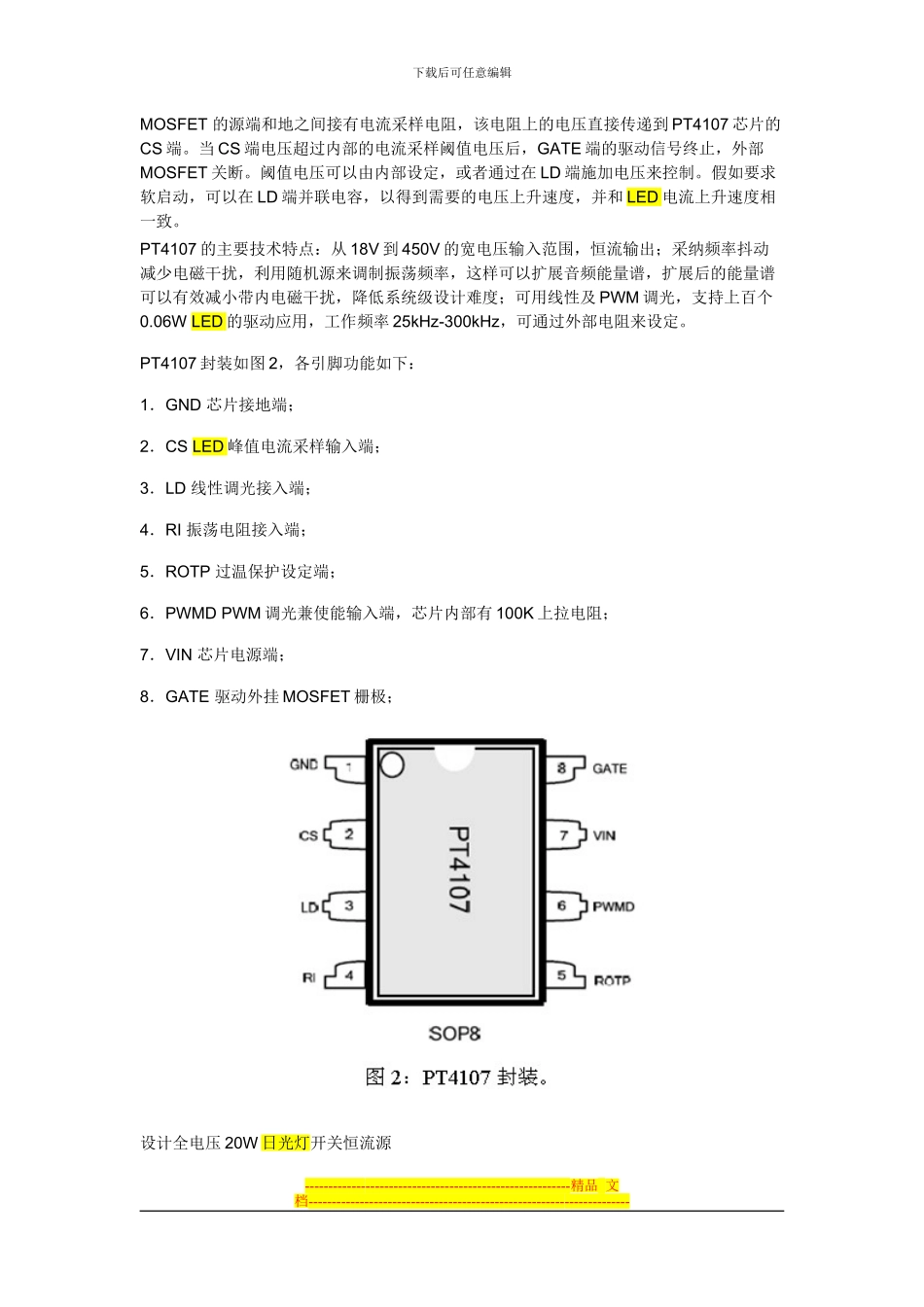

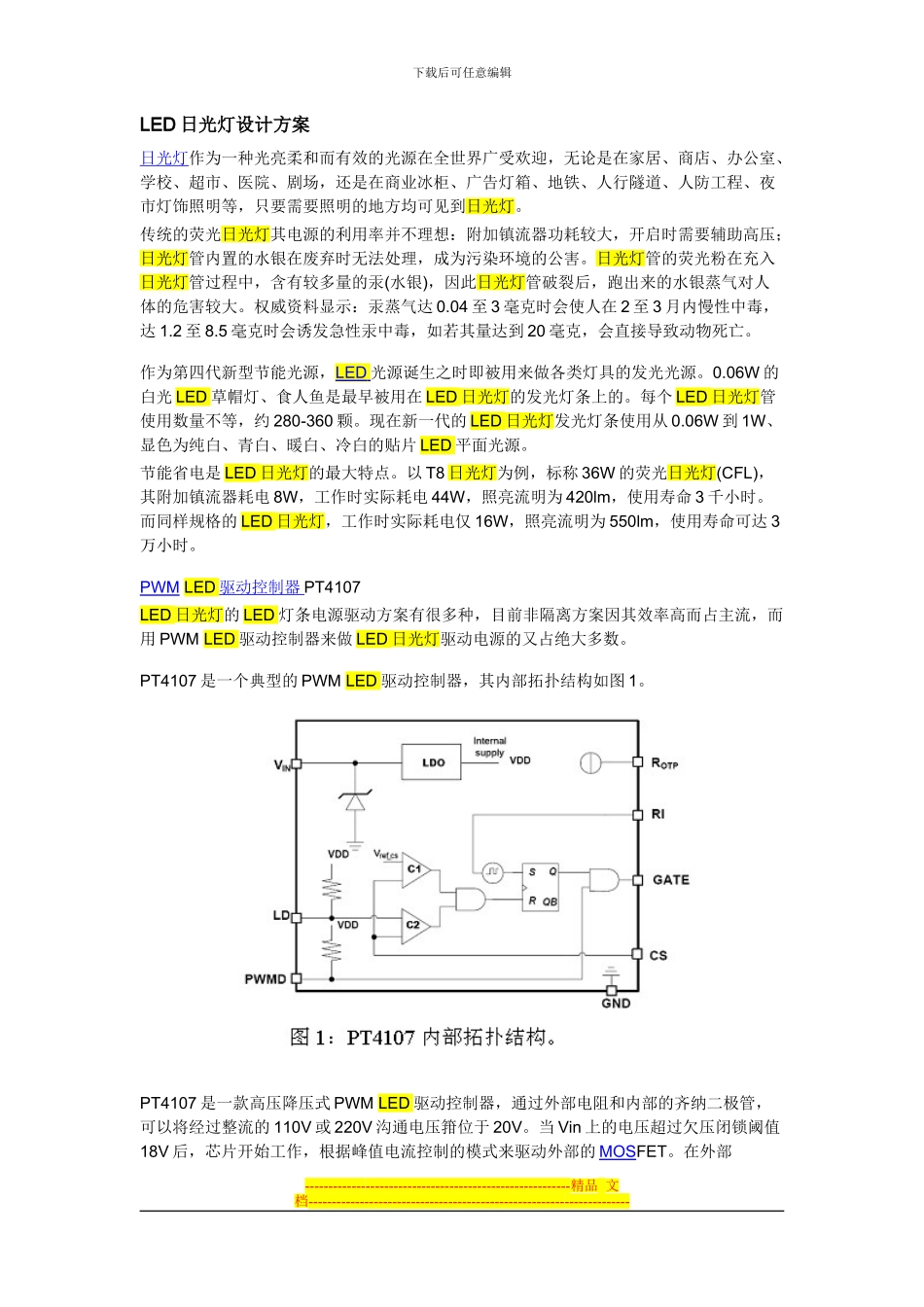

下载后可任意编辑LED 日光灯设计方案日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居、商店、办公室、学校、超市、医院、剧场，还是在商业冰柜、广告灯箱、地铁、人行隧道、人防工程、夜市灯饰照明等，只要需要照明的地方均可见到日光灯。 传统的荧光日光灯其电源的利用率并不理想：附加镇流器功耗较大，开启时需要辅助高压；日光灯管内置的水银在废弃时无法处理，成为污染环境的公害。日光灯管的荧光粉在充入日光灯管过程中，含有较多量的汞(水银)，因此日光灯管破裂后，跑出来的水银蒸气对人体的危害较大。权威资料显示：汞蒸气达 0.04 至 3 毫克时会使人在 2 至 3 月内慢性中毒，达 1.2 至 8.5 毫克时会诱发急性汞中毒，如若其量达到 20 毫克，会直接导致动物死亡。 作为第四代新型节能光源，LED 光源诞生之时即被用来做各类灯具的发光光源。0.06W 的白光 LED 草帽灯、食人鱼是最早被用在 LED 日光灯的发光灯条上的。每个 LED 日光灯管使用数量不等，约 280-360 颗。现在新一代的 LED 日光灯发光灯条使用从 0.06W 到 1W、显色为纯白、青白、暖白、冷白的贴片 LED 平面光源。 节能省电是 LED 日光灯的最大特点。以 T8 日光灯为例，标称 36W 的荧光日光灯(CFL)，其附加镇流器耗电 8W，工作时实际耗电 44W，照亮流明为 420lm，使用寿命 3 千小时。而同样规格的 LED 日光灯，工作时实际耗电仅 16W，照亮流明为 550lm，使用寿命可达 3万小时。 PWM LED 驱动控制器 PT4107 LED 日光灯的 LED 灯条电源驱动方案有很多种，目前非隔离方案因其效率高而占主流，而用 PWM LED 驱动控制器来做 LED 日光灯驱动电源的又占绝大多数。 PT4107 是一个典型的 PWM LED 驱动控制器，其内部拓扑结构如图 1。 PT4107 是一款高压降压式 PWM LED 驱动控制器，通过外部电阻和内部的齐纳二极管，可以将经过整流的 110V 或 220V 沟通电压箝位于 20V。当 Vin 上的电压超过欠压闭锁阈值18V 后，芯片开始工作，根据峰值电流控制的模式来驱动外部的 MOSFET。在外部---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑MOSFET 的源端和地之间接有电流采样电阻，该电阻上的电压直接传递到 PT4107 芯片的CS 端。当 CS 端电压超过内部的电流采样阈值电压后...
