OSPF路由重分布及路由汇总分析实验《协议分析》实验报告模板VIP免费

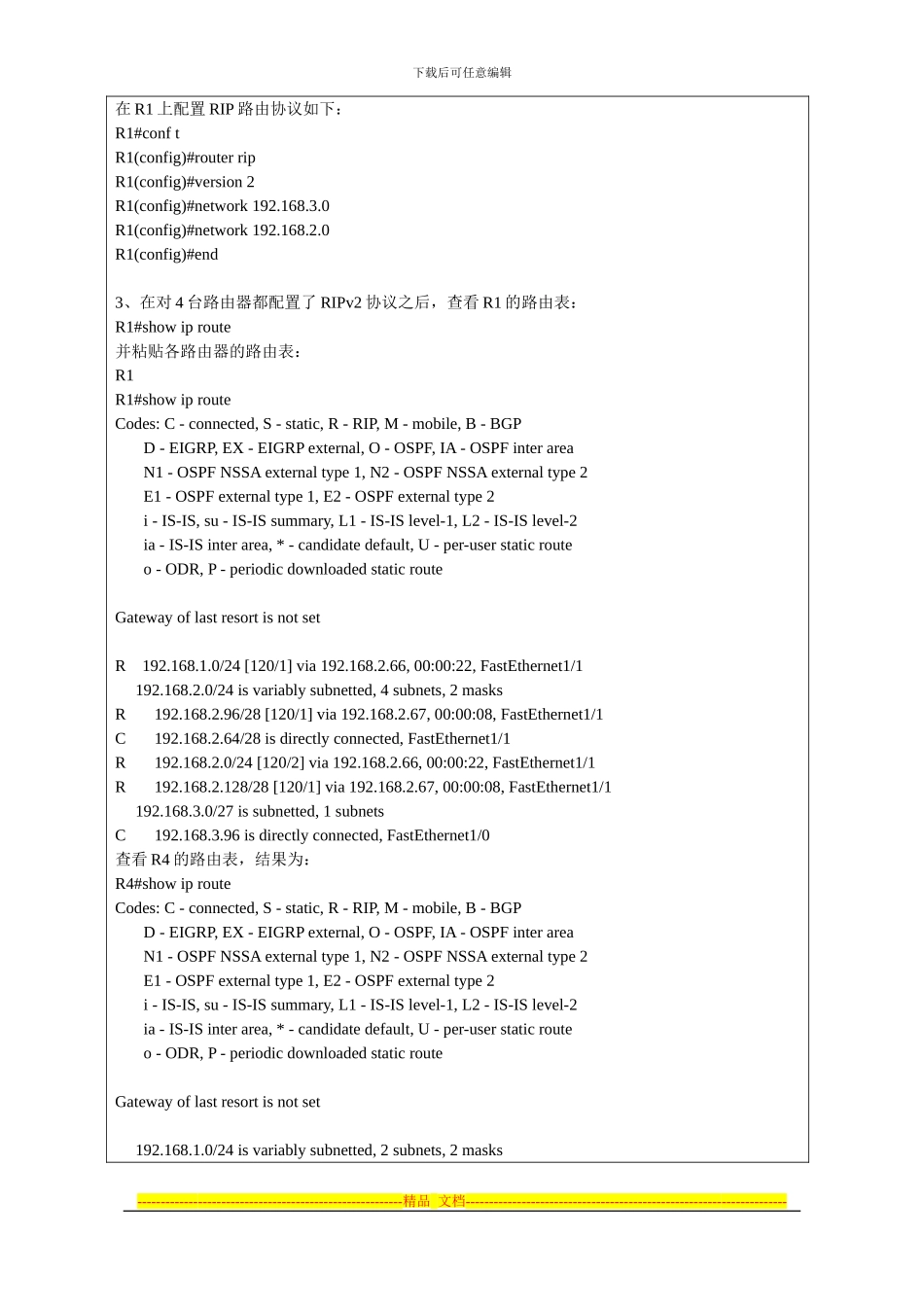

下载后可任意编辑《网络协议分析》实验报告2024 至 2024 学年第 1 学期姓 名系 别计算机系实验地点E1A406学 号年级、班实验时间2011 年 11 月 30 日实验项目实验十一 OSPF 路由重分布及路由汇总分析实验一、实验目的实验目的：掌握 OSPF 的 OSPF 与 RIP 间的路由重分布的配置方法及 RIP 路由信息在 OSPF 区域中的 LSA 的类型与泛洪特点；掌握区域间路由汇总及外部路由汇总后 LSA 分发的特点。二、实验环境dynamips，windows 平台，PC 机三、实验内容及步骤：配置 OSPF 和 RIP，使其能全网通信，并跟踪路由重分布的重新分发过程与特点。---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑在如上图所示的拓朴中，先为各路由器配置接口 IP，然后在各路由器上配置 RIPv2 路由协议，使得 PC1、PC2 相互之间可以连通。并在 R3 与 R4 之间的串口配置 RIPv2 认证。同时验证认证配置起了作用。在对 R1 进行配置之前，在 R3 的 S0/0 端口和 R4 的 S0/0 端口上抓包：Dynagen=>capture R3 S0/0 rip1.pcap hdlcDynagen=>capture R4 S0/0 rip2.pcap hdlc1、对于各串行链路，如 R3，配置接口如下：R3#conf tR3(config)#int s0/0R3(config-if)#ip add 192.168.1.153 255.255.255.252R3(config-if)#clock rate 252000R3(config-if)#no shR3(config-if)#end对于各快速以太网接口，如 R1，配置接口 IP 地址如下：R1#conf tR1(config)#int f1/0R1(config-if)#no switchportR1(config-if)#ip add 192.168.3.112 255.255.255.224R1(config-if)#no shR1(config-if)#end 2、配置 RIP 路由协议：---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑在 R1 上配置 RIP 路由协议如下：R1#conf tR1(config)#router ripR1(config)#version 2R1(config)#network 192.168.3.0R1(config)#network 192.168.2.0R1(config)#end3、在对 4 台路由器都配置了 RIPv2 协议之后，查看 R1 的路由表：R1#show ip route并粘贴各路由器的路由表：R1R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP,...
