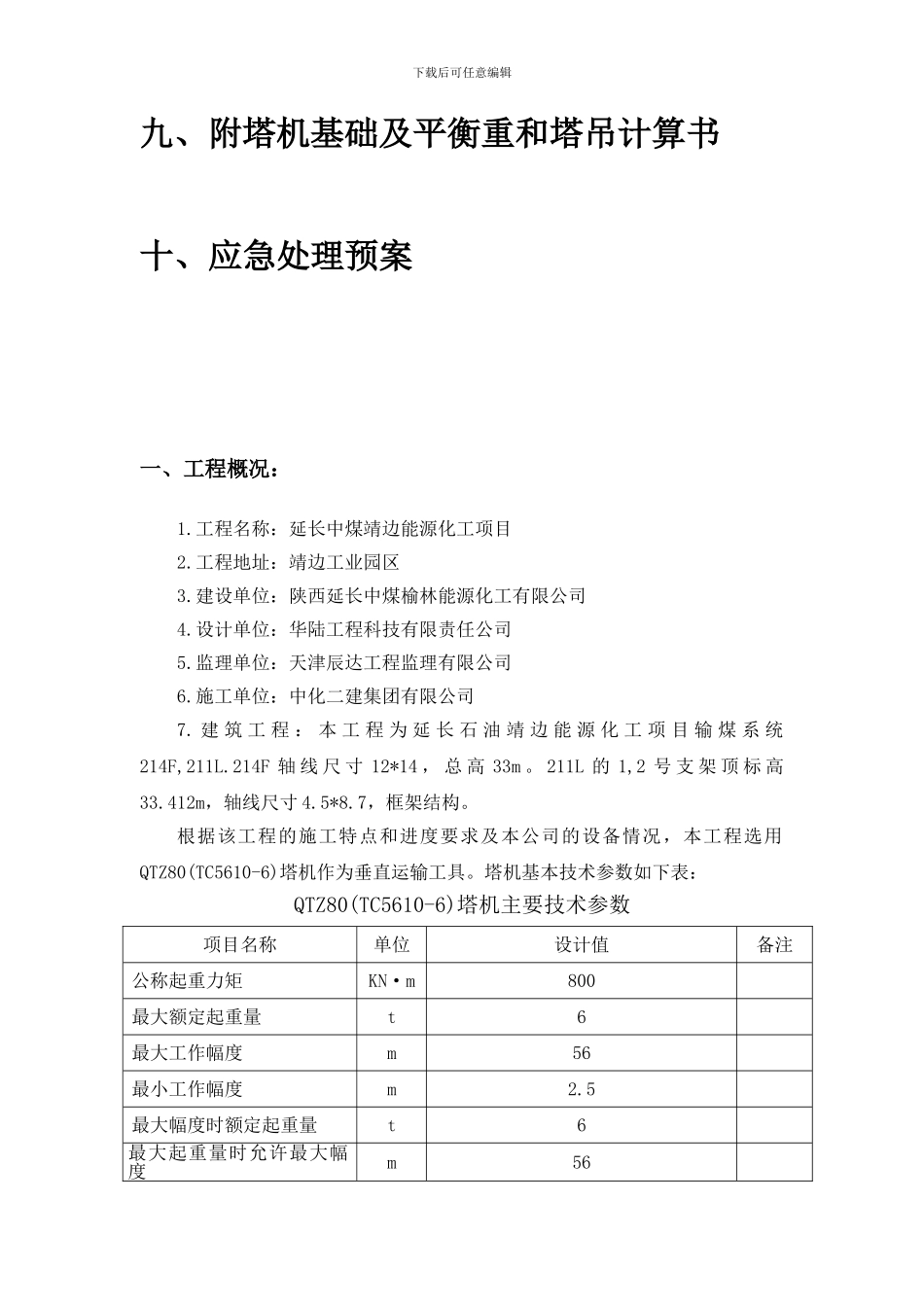

输煤系统栈桥塔吊专项施工方案延长石油靖边能源化工项目输煤系统栈桥塔吊专项施工方案编制： 审核： 审批： 中化二建集团有限公司延长中煤靖边能源化工项目部2012 年 5 月 5 日下载后可任意编辑目录一、工程概况二、编制依据三、塔吊基础设计四、塔吊安装五、塔机安全验收与操作使用六、塔机的维修与保养七、塔机拆除八、塔机安拆安全技术要求下载后可任意编辑九、附塔机基础及平衡重和塔吊计算书十、应急处理预案一、工程概况： 1.工程名称：延长中煤靖边能源化工项目2.工程地址：靖边工业园区3.建设单位：陕西延长中煤榆林能源化工有限公司4.设计单位：华陆工程科技有限责任公司5.监理单位：天津辰达工程监理有限公司6.施工单位：中化二建集团有限公司7. 建 筑 工 程 ： 本 工 程 为 延 长 石 油 靖 边 能 源 化 工 项 目 输 煤 系 统214F,211L.214F 轴 线 尺 寸 12*14 ， 总 高 33m 。 211L 的 1,2 号 支 架 顶 标 高33.412m，轴线尺寸 4.5*8.7，框架结构。根据该工程的施工特点和进度要求及本公司的设备情况，本工程选用QTZ80(TC5610-6)塔机作为垂直运输工具。塔机基本技术参数如下表：QTZ80(TC5610-6)塔机主要技术参数 项目名称单位设计值备注公称起重力矩KN·m800最大额定起重量t6最大工作幅度m56最小工作幅度m2.5最大幅度时额定起重量t6最大起重量时允许最大幅度m56下载后可任意编辑起升高度固定式m40.5附着式m220a=2 时起升机构起升速度倍率a=2a=4速度m/min80408.8840204.44相 应 最 大 起 重量t1.533366整 机 总 功 率 （ 不 包 括 顶升）KW32.8二、编制依据：1、华陆工程科技所下发工程施工图纸2、《建筑结构荷载法律规范》（GB50009-2024）3、《塔式起重机使用说明书》4、《建筑地基基础设计法律规范》（GB50007-2024）5、《地基与基础施工及验收法律规范》（GBJ202-83）6、《混凝土结构设计法律规范》（GB50010-2024）7、《混凝土结构工程施工及验收法律规范》（GB50204-2024）8、《钢结构设计法律规范》（GB50017-2024）9、《钢结构工程施工及验收法律规范》（GB50205-2024）三、塔吊基础设计1.塔吊基础方案分析本工程对塔吊的基础要求较高，因施工场地地质坚固牢实，采纳整体钢筋混凝土基础，以确保塔吊基础的稳定性。2.塔吊安装位置选择根据本工程在施工中垂直运输工作量较大，施工场地受限制的特点，结合建筑物的高度、结构类型、施工现场环境，综合考虑工...
