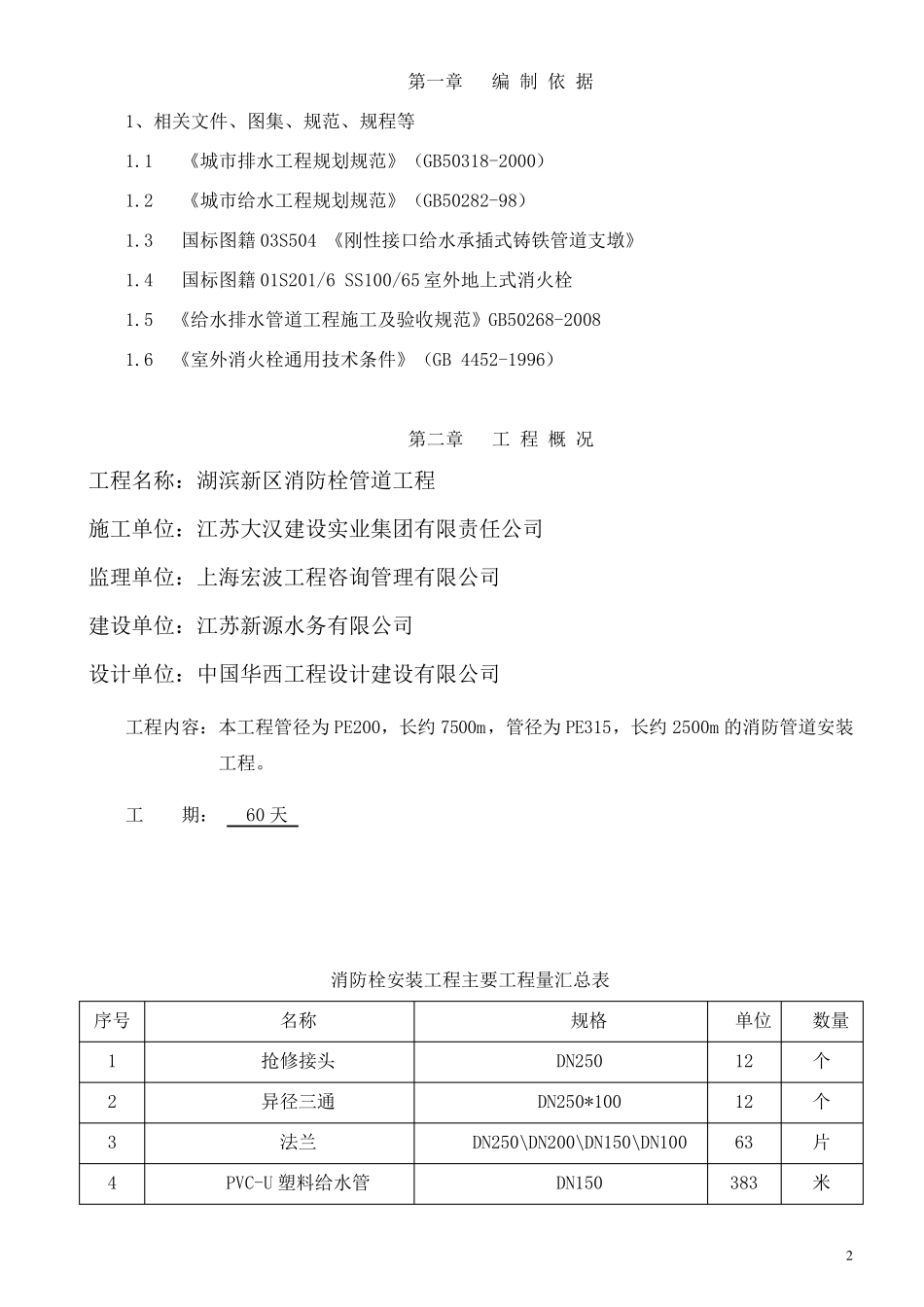

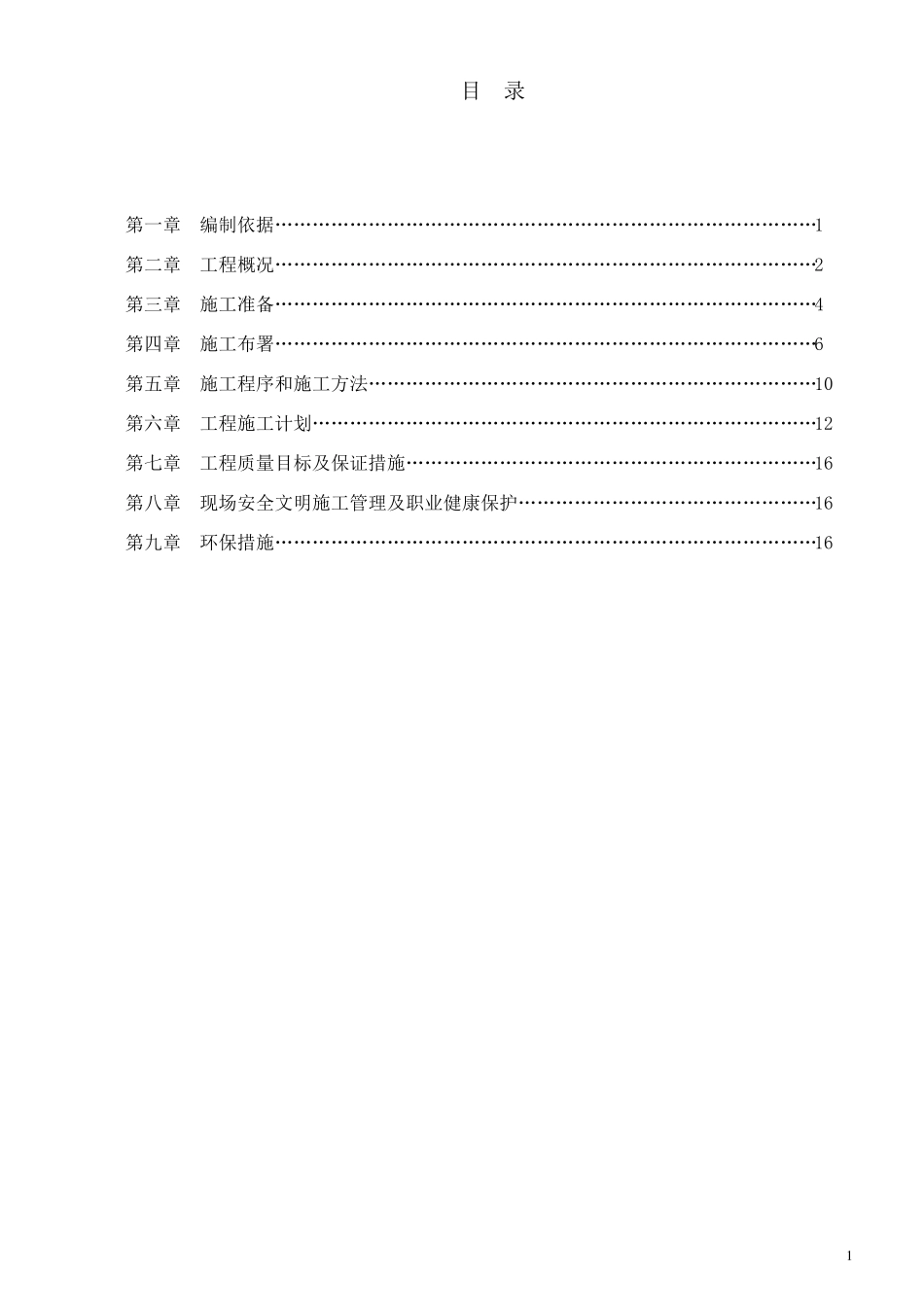

湖滨新区消防栓管道工程 管 道 铺 设 施 工 方 案 编制人：________________________ 审核人：________________________ 江苏大汉建设实业集团有限责任公司 2017 年 月 日 1 目 录 第一章 编制依据……………………………………………………………………………1 第二章 工程概况……………………………………………………………………………2 第三章 施工准备……………………………………………………………………………4 第四章 施工布署……………………………………………………………………………6 第五章 施工程序和施工方法………………………………………………………………10 第六章 工程施工计划………………………………………………………………………12 第七章 工程质量目标及保证措施…………………………………………………………16 第八章 现场安全文明施工管理及职业健康保护…………………………………………16 第九章 环保措施……………………………………………………………………………16 2 第一章 编 制 依 据 1、相关文件、图集、规范、规程等 1.1 《城市排水工程规划规范》（GB50318-2000） 1.2 《城市给水工程规划规范》（GB50282-98） 1.3 国标图籍 03S504 《刚性接口给水承插式铸铁管道支墩》 1.4 国标图籍 01S201/6 SS100/65 室外地上式消火栓 1.5 《给水排水管道工程施工及验收规范》GB50268-2008 1.6 《室外消火栓通用技术条件》（GB 4452-1996） 第二章 工 程 概 况 工程名称：湖滨新区消防栓管道工程 施工单位：江苏大汉建设实业集团有限责任公司 监理单位：上海宏波工程咨询管理有限公司 建设单位：江苏新源水务有限公司 设计单位：中国华西工程设计建设有限公司 工程内容：本工程管径为 PE200，长约 7500m，管径为 PE315，长约 2500m 的消防管道安装工程。 工 期： 60 天 消防栓安装工程主要工程量汇总表 序号 名称 规格 单位 数量 1 抢修接头 DN250 12 个 2 异径三通 DN250*100 12 个 3 法兰 DN250\DN200\DN150\DN100 63 片 4 PVC-U 塑料给水管 DN150 383 米 3 5 PVC-U 塑料给水管 DN100 550 米 6 消火镀锌钢管 DN100 865 米 7 消火镀锌钢管 DN150 108 米 8 给水用可曲挠橡胶接头 DN150 4 个 9 给水用可曲挠橡胶接头 DN100 10 个 10 涡轮式蝶阀 DN150 2 个 1...
