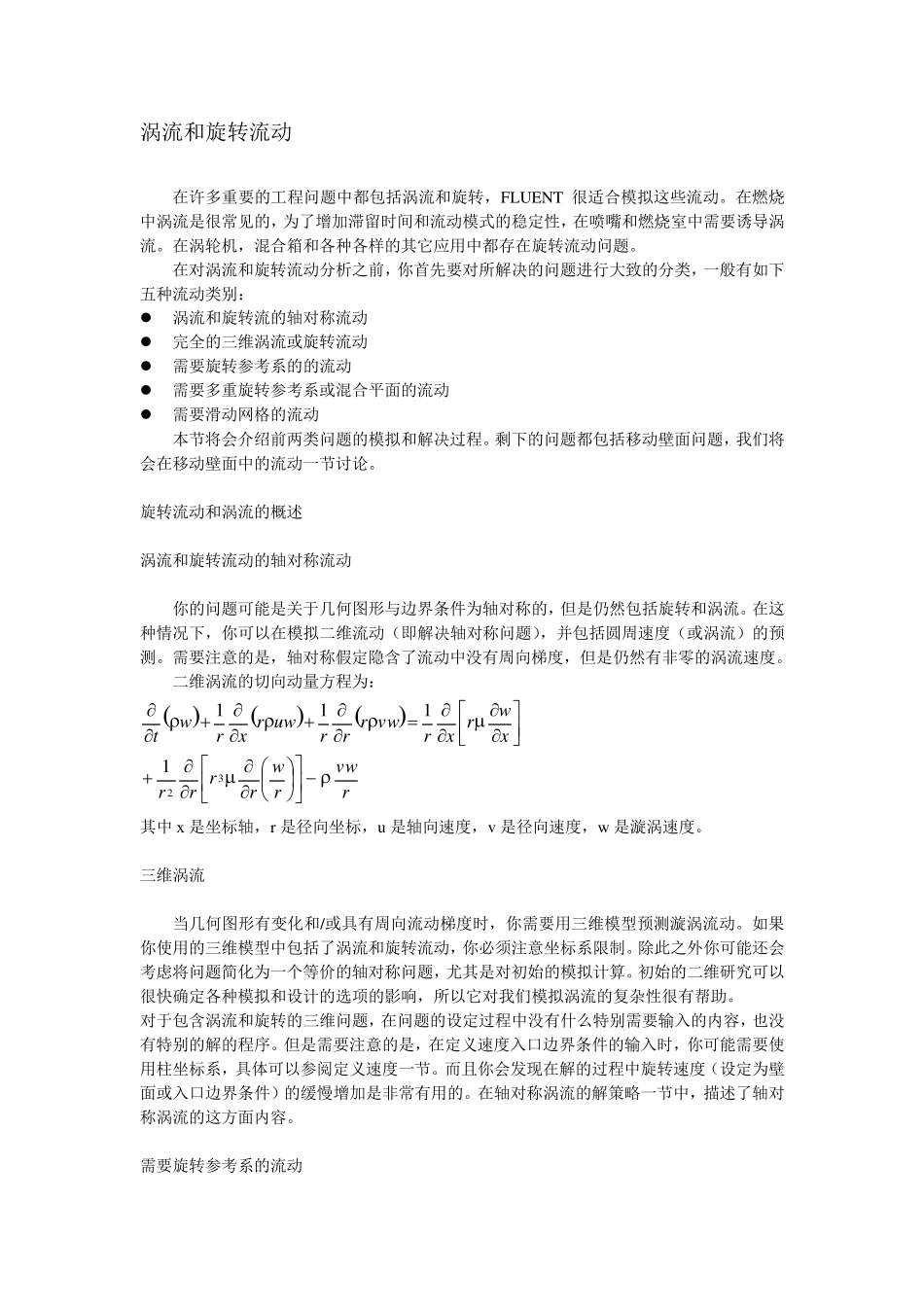

涡流和旋转流动 在许多重要的工程问题中都包括涡流和旋转,FLUENT 很适合模拟这些流动。在燃烧中涡流是很常见的,为了增加滞留时间和流动模式的稳定性,在喷嘴和燃烧室中需要诱导涡流。在涡轮机,混合箱和各种各样的其它应用中都存在旋转流动问题。 在对涡流和旋转流动分析之前,你首先要对所解决的问题进行大致的分类,一般有如下五种流动类别:  涡流和旋转流的轴对称流动  完全的三维涡流或旋转流动  需要旋转参考系的的流动  需要多重旋转参考系或混合平面的流动  需要滑动网格的流动 本节将会介绍前两类问题的模拟和解决过程。剩下的问题都包括移动壁面问题,我们将会在移动壁面中的流动一节讨论。 旋转流动和涡流的概述 涡流和旋转流动的轴对称流动 你的问题可能是关于几何图形与边界条件为轴对称的,但是仍然包括旋转和涡流。在这种情况下,你可以在模拟二维流动(即解决轴对称问题),并包括圆周速度(或涡流)的预测。需要注意的是,轴对称假定隐含了流动中没有周向梯度,但是仍然有非零的涡流速度。 二维涡流的切向动量方程为: rvwrwrrrrxwrxrvwrrruwrxrwt321111 其中x是坐标轴,r 是径向坐标,u 是轴向速度,v 是径向速度,w 是漩涡速度。 三维涡流 当几何图形有变化和/或具有周向流动梯度时,你需要用三维模型预测漩涡流动。如果你使用的三维模型中包括了涡流和旋转流动,你必须注意坐标系限制。除此之外你可能还会考虑将问题简化为一个等价的轴对称问题,尤其是对初始的模拟计算。初始的二维研究可以很快确定各种模拟和设计的选项的影响,所以它对我们模拟涡流的复杂性很有帮助。 对于包含涡流和旋转的三维问题,在问题的设定过程中没有什么特别需要输入的内容,也没有特别的解的程序。但是需要注意的是,在定义速度入口边界条件的输入时,你可能需要使用柱坐标系,具体可以参阅定义速度一节。而且你会发现在解的过程中旋转速度(设定为壁面或入口边界条件)的缓慢增加是非常有用的。在轴对称涡流的解策略一节中,描述了轴对称涡流的这方面内容。 需要旋转参考系的流动 如果你的流动包括了通过流体的旋转边界(如螺旋桨叶片或者沟槽或者锯齿状曲面),你就需要使用旋转参考系来模拟这类问题。旋转参考系中的流动一节详细介绍了这方面的应用。如果有不止一个旋转边界(比如说有一排螺旋...
