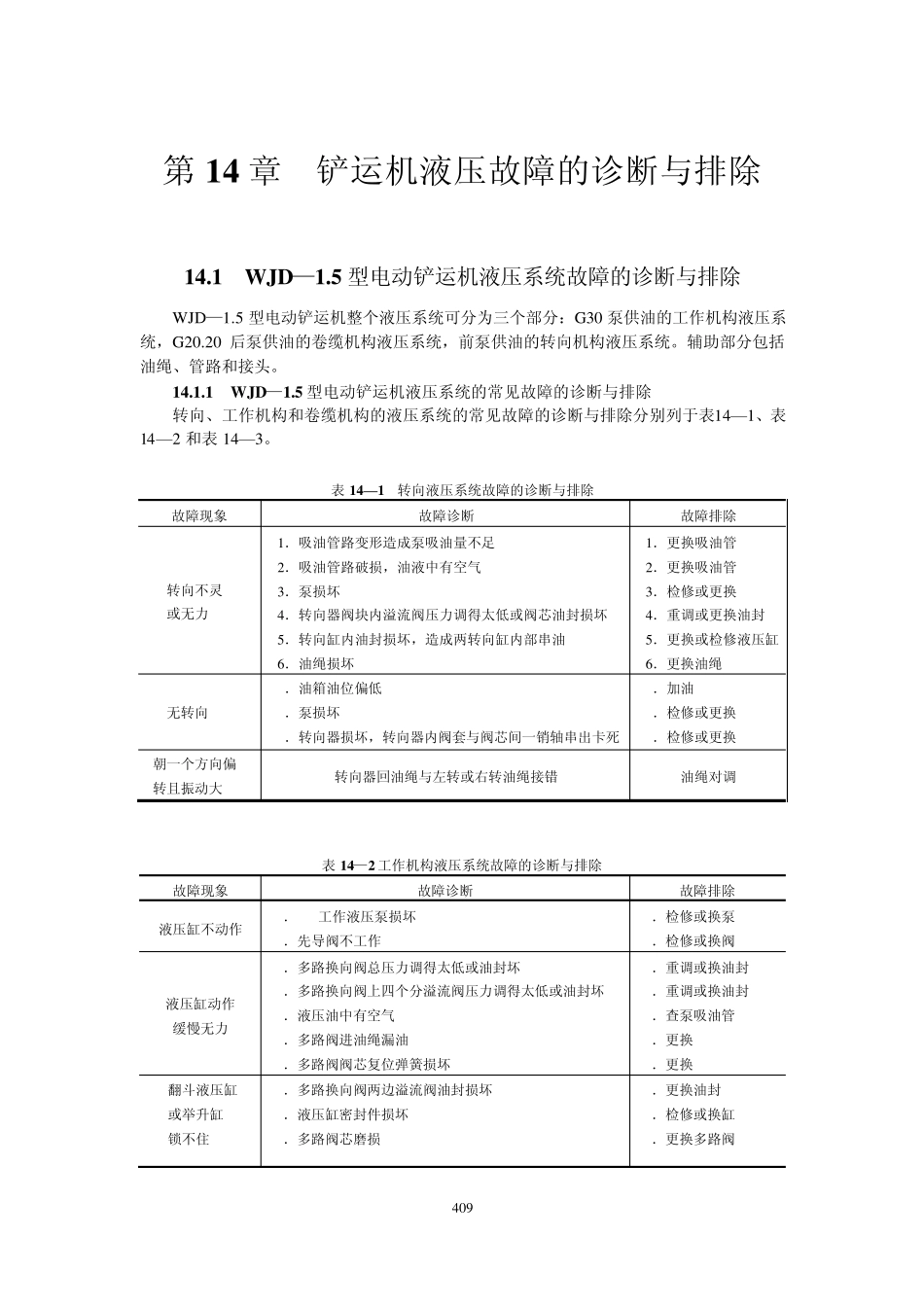

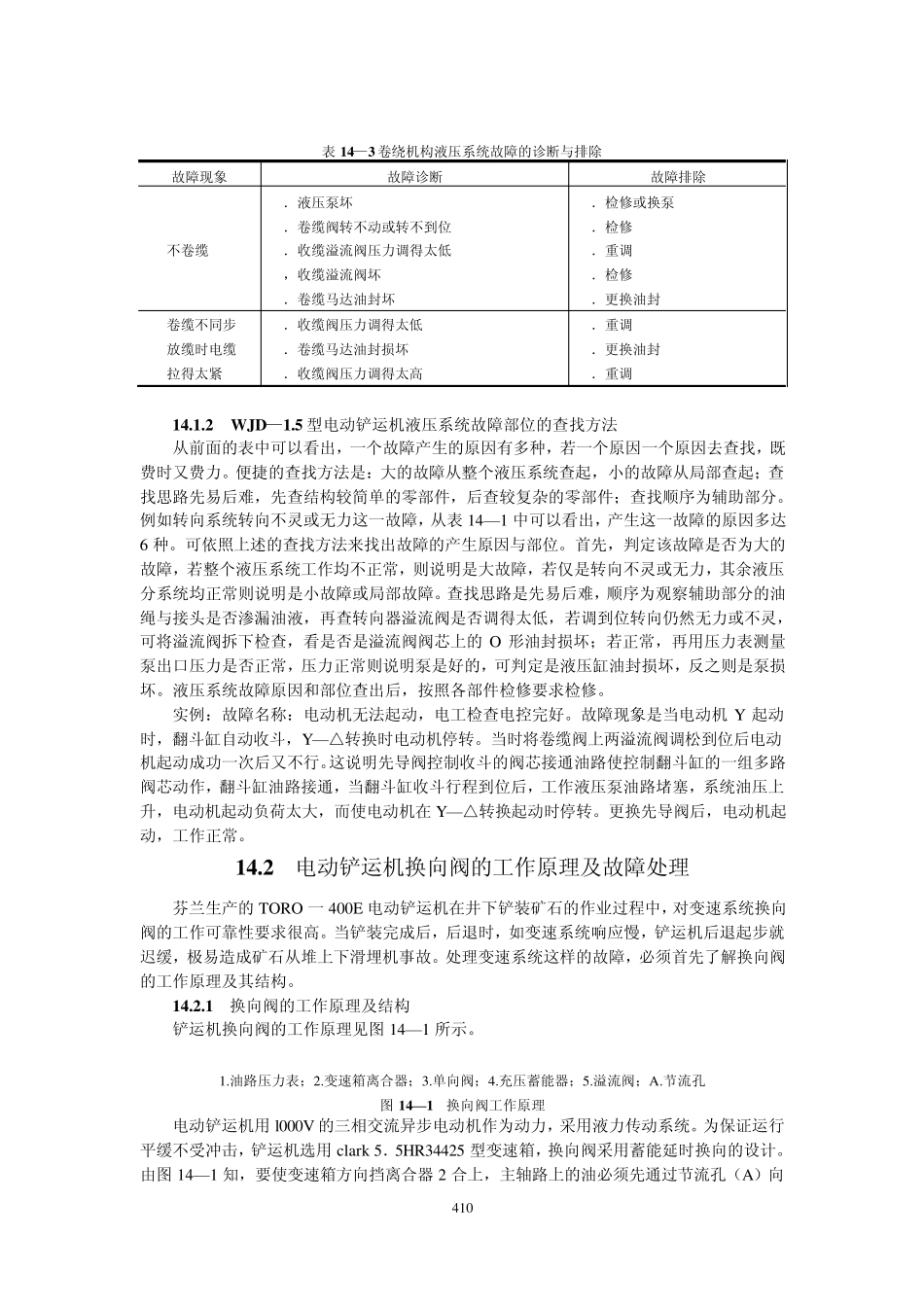

409 第14 章 铲运机液压故障的诊断与排除 14.1 W JD—1.5 型电动铲运机液压系统故障的诊断与排除 W JD—1.5 型电动铲运机整个液压系统可分为三个部分：G30 泵供油的工作机构液压系统，G20.20 后泵供油的卷缆机构液压系统，前泵供油的转向机构液压系统。辅助部分包括油绳、管路和接头。 14.1.1 W JD—1.5 型电动铲运机液压系统的常见故障的诊断与排除 转向、工作机构和卷缆机构的液压系统的常见故障的诊断与排除分别列于表14—1、表14—2 和表 14—3。 表 14—1 转向液压系统故障的诊断与排除 故障现象 故障诊断 故障排除 转向不灵 或无力 1．吸油管路变形造成泵吸油量不足 2．吸油管路破损，油液中有空气 3．泵损坏 4．转向器阀块内溢流阀压力调得太低或阀芯油封损坏 5．转向缸内油封损坏，造成两转向缸内部串油 6．油绳损坏 1．更换吸油管 2．更换吸油管 3．检修或更换 4．重调或更换油封 5．更换或检修液压缸 6．更换油绳 无转向 1．油箱油位偏低 2．泵损坏 3．转向器损坏，转向器内阀套与阀芯间一销轴串出卡死 1．加油 2．检修或更换 3．检修或更换 朝一个方向偏 转且振动大 转向器回油绳与左转或右转油绳接错 油绳对调 表 14—2 工作机构液压系统故障的诊断与排除 故障现象 故障诊断 故障排除 液压缸不动作 1．G30工作液压泵损坏 2．先导阀不工作 1．检修或换泵 2．检修或换阀 液压缸动作 缓慢无力 1．多路换向阀总压力调得太低或油封坏 2．多路换向阀上四个分溢流阀压力调得太低或油封坏 3．液压油中有空气 4．多路阀进油绳漏油 5．多路阀阀芯复位弹簧损坏 1．重调或换油封 2．重调或换油封 3．查泵吸油管 4．更换 5．更换 翻斗液压缸 或举升缸 锁不住 1．多路换向阀两边溢流阀油封损坏 2．液压缸密封件损坏 3．多路阀芯磨损 1．更换油封 2．检修或换缸 3．更换多路阀 410 表14—3 卷绕机构液压系统故障的诊断与排除 故障现象 故障诊断 故障排除 不卷缆 1．液压泵坏 2．卷缆阀转不动或转不到位 3．收缆溢流阀压力调得太低 4，收缆溢流阀坏 5．卷缆马达油封坏 1．检修或换泵 2．检修 3．重调 4．检修 5．更换油封 卷缆不同步 放缆时电缆 拉得太紧 1．收缆阀压力调得太低 2．卷缆马达油封损坏 3．收缆阀压力调得太高 1．重调 2．更换油封 3．重调 14.1.2 W JD—1.5 型电动铲运机液压系统故障部位的查找方法 从前面的表中可...
