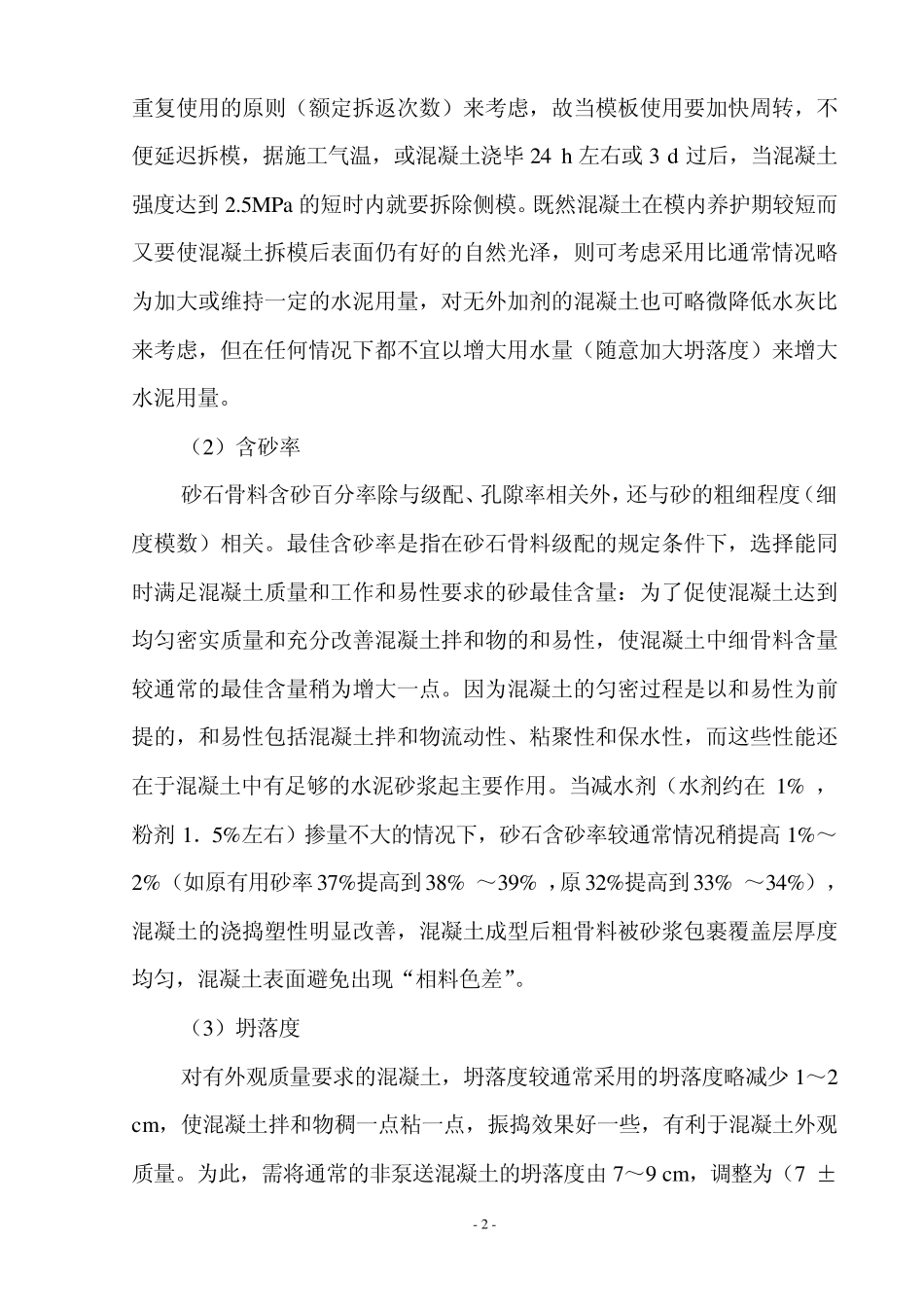

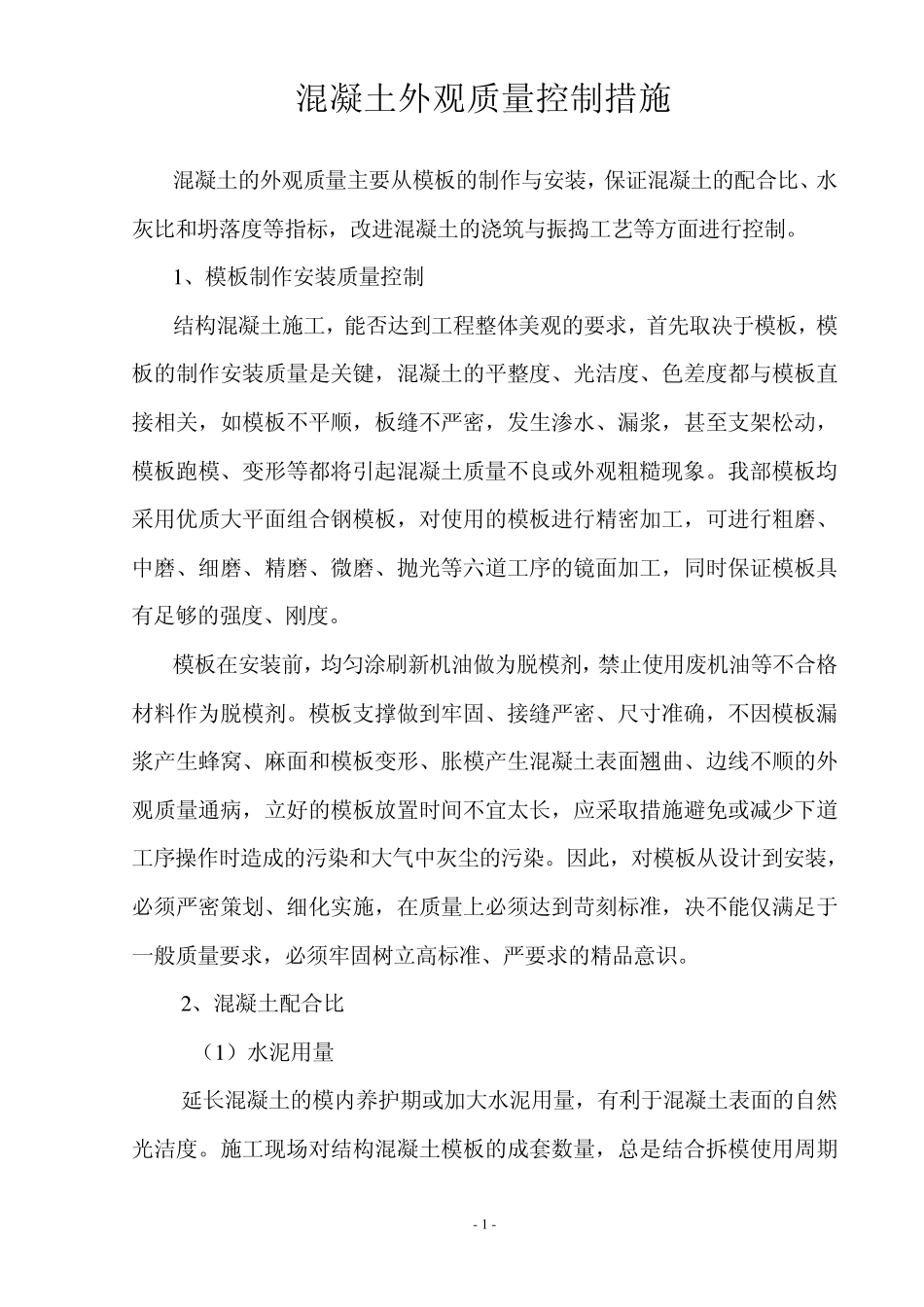

- 1 - 混凝土外观质量控制措施 混凝土的外观质量主要从模板的制作与安装,保证混凝土的配合比、水灰比和坍落度等指标,改进混凝土的浇筑与振捣工艺等方面进行控制。 1、模板制作安装质量控制 结构混凝土施工,能否达到工程整体美观的要求,首先取决于模板,模板的制作安装质量是关键,混凝土的平整度、光洁度、色差度都与模板直接相关,如模板不平顺,板缝不严密,发生渗水、漏浆,甚至支架松动,模板跑模、变形等都将引起混凝土质量不良或外观粗糙现象。我部模板均采用优质大平面组合钢模板,对使用的模板进行精密加工,可进行粗磨、中磨、细磨、精磨、微磨、抛光等六道工序的镜面加工,同时保证模板具有足够的强度、刚度。 模板在安装前,均匀涂刷新机油做为脱模剂,禁止使用废机油等不合格材料作为脱模剂。模板支撑做到牢固、接缝严密、尺寸准确,不因模板漏浆产生蜂窝、麻面和模板变形、胀模产生混凝土表面翘曲、边线不顺的外观质量通病,立好的模板放置时间不宜太长,应采取措施避免或减少下道工序操作时造成的污染和大气中灰尘的污染。因此,对模板从设计到安装,必须严密策划、细化实施,在质量上必须达到苛刻标准,决不能仅满足于一般质量要求,必须牢固树立高标准、严要求的精品意识。 2、混凝土配合比 (1)水泥用量 延长混凝土的模内养护期或加大水泥用量,有利于混凝土表面的自然光洁度。施工现场对结构混凝土模板的成套数量,总是结合拆模使用周期 - 2 - 重复使用的原则(额定拆返次数)来考虑,故当模板使用要加快周转,不便延迟拆模,据施工气温,或混凝土浇毕 24 h 左右或 3 d 过后,当混凝土强度达到 2.5MPa 的短时内就要拆除侧模。既然混凝土在模内养护期较短而又要使混凝土拆模后表面仍有好的自然光泽,则可考虑采用比通常情况略为加大或维持一定的水泥用量,对无外加剂的混凝土也可略微降低水灰比来考虑,但在任何情况下都不宜以增大用水量(随意加大坍落度)来增大水泥用量。 (2)含砂率 砂石骨料含砂百分率除与级配、孔隙率相关外,还与砂的粗细程度(细度模数)相关。最佳含砂率是指在砂石骨料级配的规定条件下,选择能同时满足混凝土质量和工作和易性要求的砂最佳含量:为了促使混凝土达到均匀密实质量和充分改善混凝土拌和物的和易性,使混凝土中细骨料含量较通常的最佳含量稍为增大一点。因为混凝土的匀密过程是以和易性为前提的,和易性包括混凝土拌和物流动性、粘聚性和保水性,而这些性能还...
