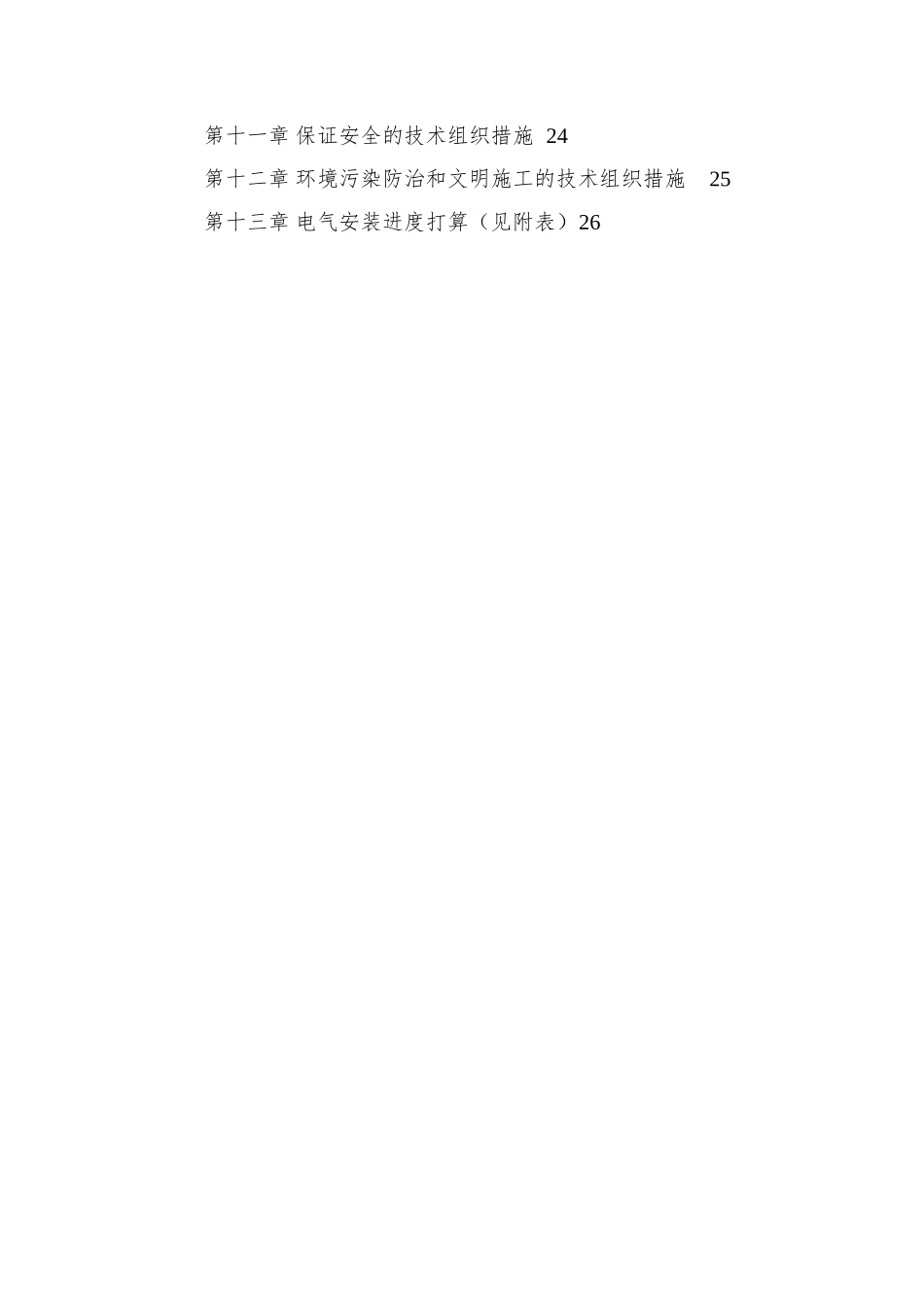

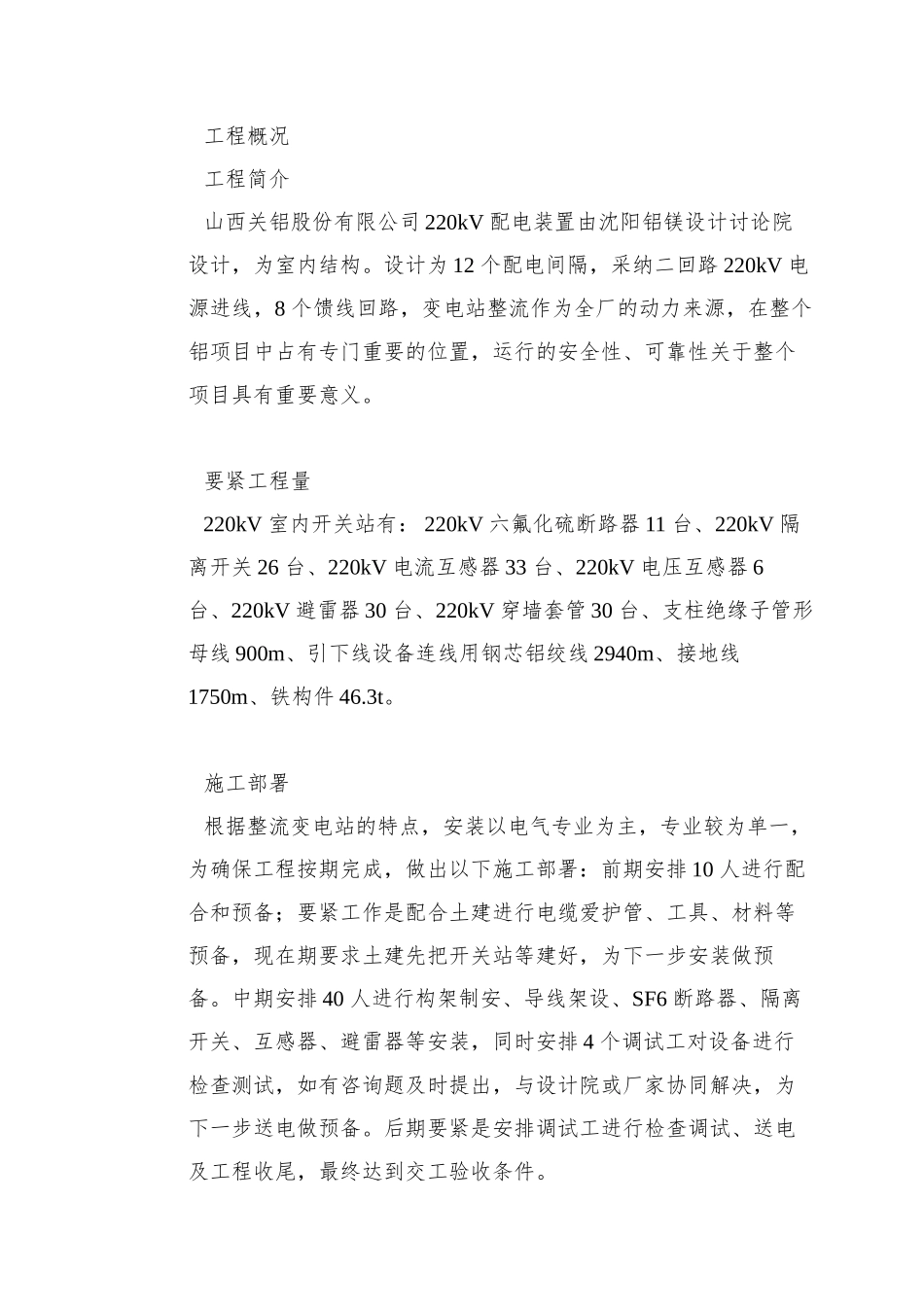

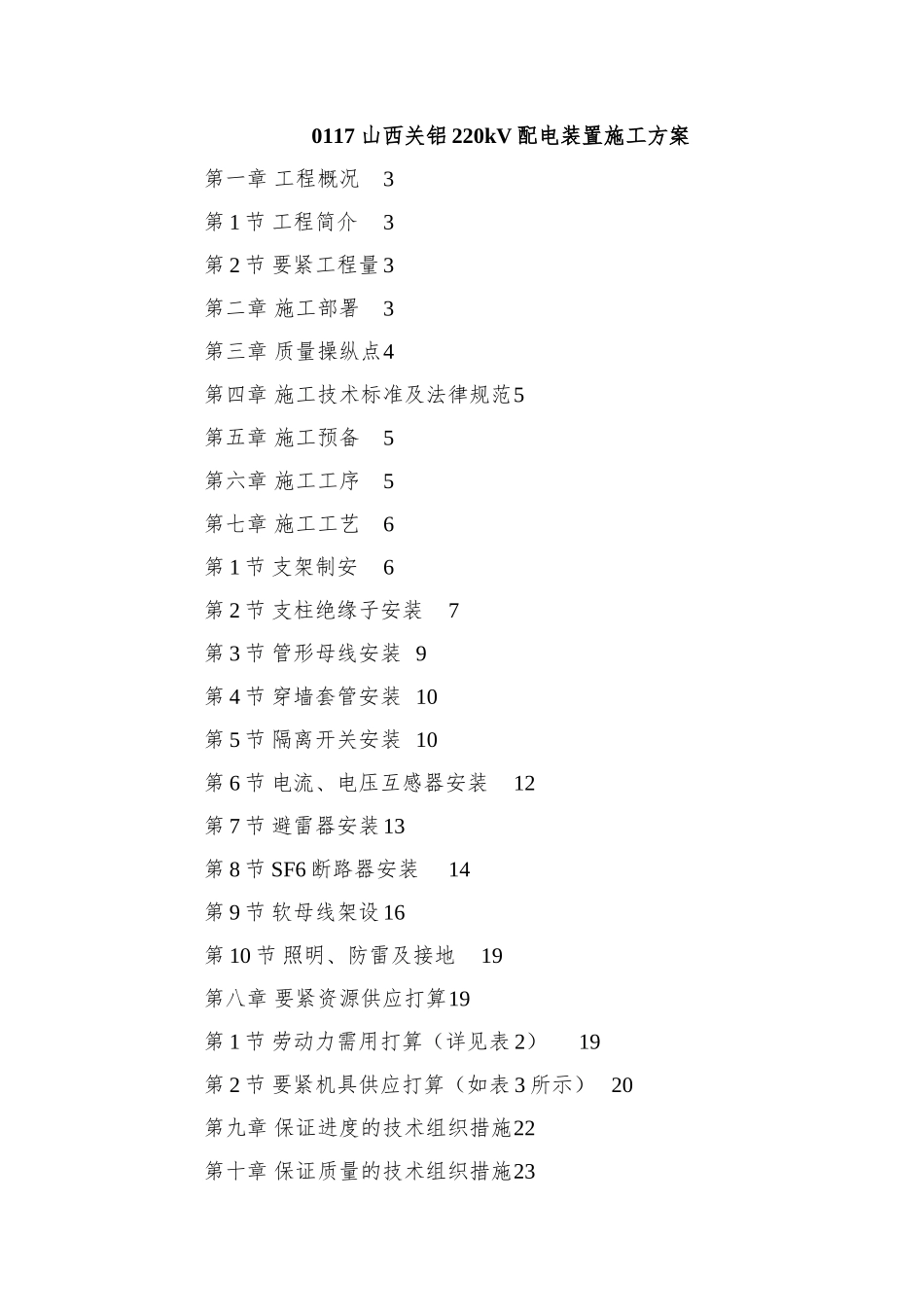

0117 山西关铝 220kV 配电装置施工方案第一章 工程概况3第 1 节 工程简介3第 2 节 要紧工程量 3第二章 施工部署3第三章 质量操纵点4第四章 施工技术标准及法律规范5第五章 施工预备5第六章 施工工序5第七章 施工工艺6第 1 节 支架制安6第 2 节 支柱绝缘子安装7第 3 节 管形母线安装 9第 4 节 穿墙套管安装 10第 5 节 隔离开关安装 10第 6 节 电流、电压互感器安装12第 7 节 避雷器安装 13第 8 节 SF6 断路器安装14第 9 节 软母线架设 16第 10 节 照明、防雷及接地19第八章 要紧资源供应打算19第 1 节 劳动力需用打算（详见表 2）19第 2 节 要紧机具供应打算（如表 3 所示） 20第九章 保证进度的技术组织措施22第十章 保证质量的技术组织措施23第十一章 保证安全的技术组织措施 24第十二章 环境污染防治和文明施工的技术组织措施25第十三章 电气安装进度打算（见附表）26工程概况工程简介山西关铝股份有限公司 220kV 配电装置由沈阳铝镁设计讨论院设计，为室内结构。设计为 12 个配电间隔，采纳二回路 220kV 电源进线，8 个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有专门重要的位置，运行的安全性、可靠性关于整个项目具有重要意义。要紧工程量220kV 室内开关站有： 220kV 六氟化硫断路器 11 台、220kV 隔离开关 26 台、220kV 电流互感器 33 台、220kV 电压互感器 6 台、220kV 避雷器 30 台、220kV 穿墙套管 30 台、支柱绝缘子管形母线 900m、引下线设备连线用钢芯铝绞线 2940m、接地线1750m、铁构件 46.3t。施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排 10 人进行配合和预备；要紧工作是配合土建进行电缆爱护管、工具、材料等预备，现在期要求土建先把开关站等建好，为下一步安装做预备。中期安排 40 人进行构架制安、导线架设、SF6 断路器、隔离开关、互感器、避雷器等安装，同时安排 4 个调试工对设备进行检查测试，如有咨询题及时提出，与设计院或厂家协同解决，为下一步送电做预备。后期要紧是安排调试工进行检查调试、送电及工程收尾，最终达到交工验收条件。质量操纵点具体内容详见表 1。质量操纵点一览表表 1 序号操纵点操纵措施监督检查1管形母线焊接焊工持证上岗质量、技术人员2导线压接做拉伸实验质量、技术人员3二次接线正确...
