011109332毕昌明机械设计课程设计说明书

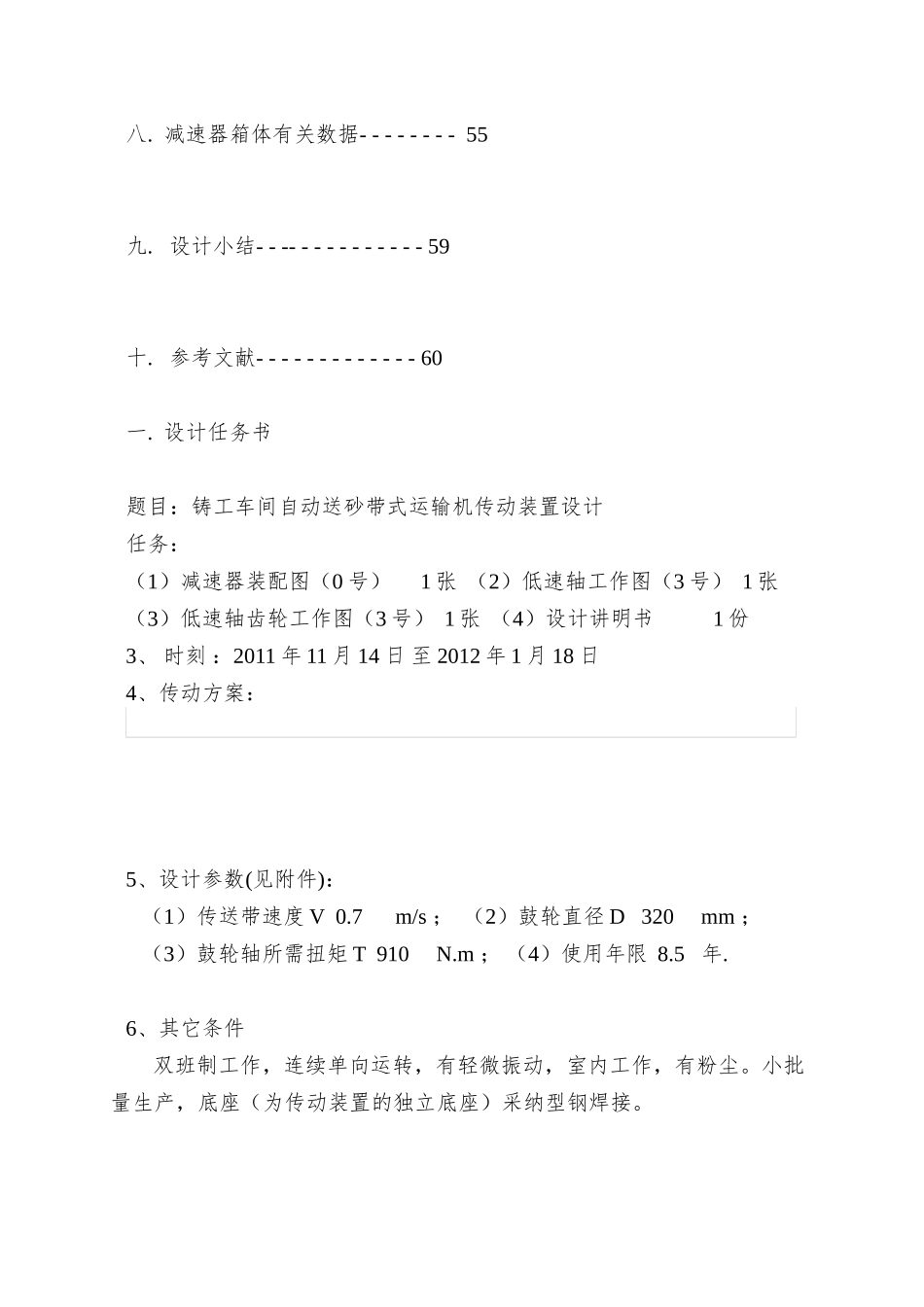

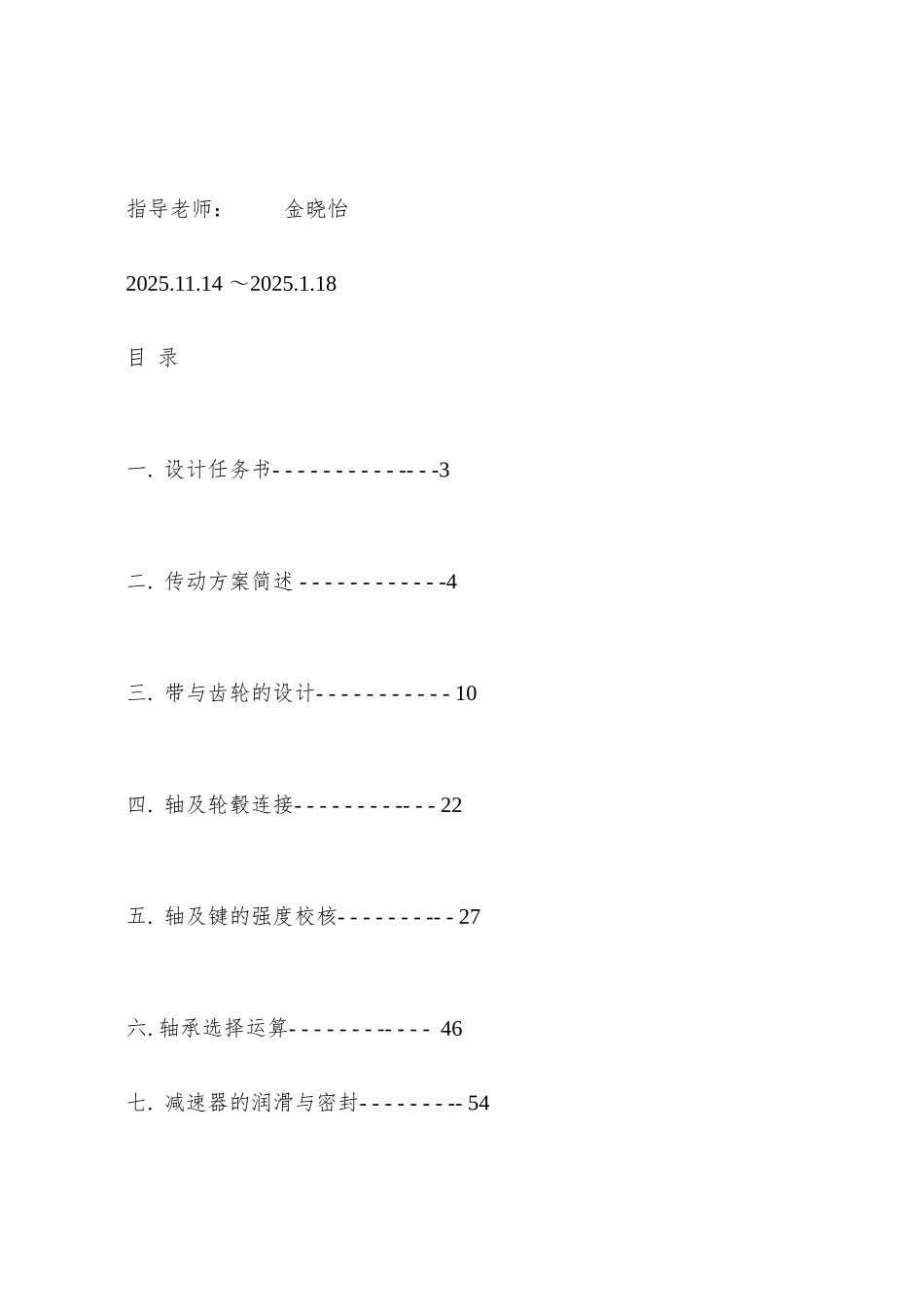

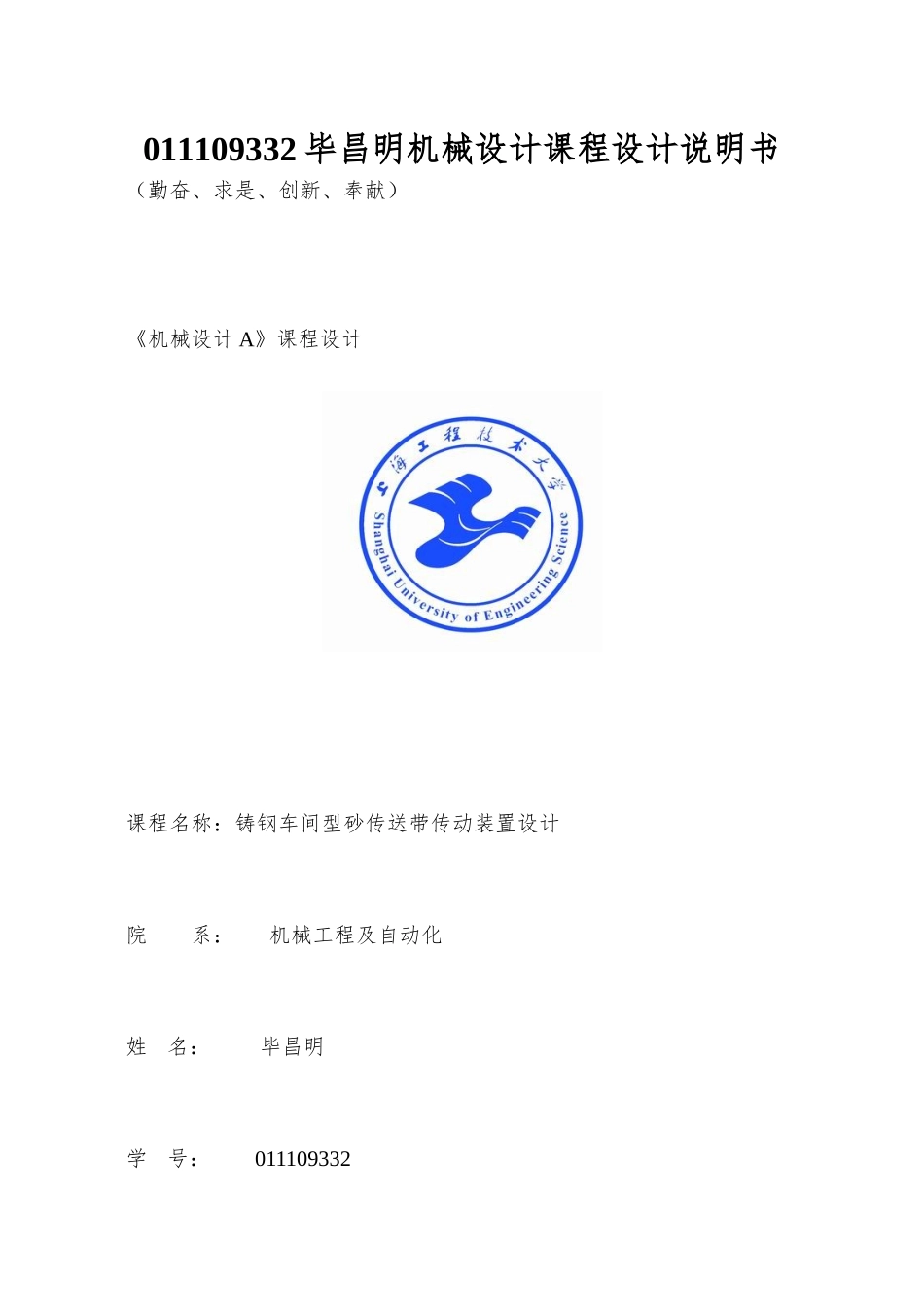

011109332 毕昌明机械设计课程设计说明书（勤奋、求是、创新、奉献）《机械设计 A》课程设计课程名称：铸钢车间型砂传送带传动装置设计院 系： 机械工程及自动化 姓 名： 毕昌明 学 号： 011109332 指导老师： 金晓怡 2025.11.14 ～2025.1.18目 录一. 设计任务书- - - - - - - - - - -- - -3二. 传动方案简述 - - - - - - - - - - - -4三. 带与齿轮的设计- - - - - - - - - - - 10四. 轴及轮毂连接- - - - - - - - -- - - 22五. 轴及键的强度校核- - - - - - - -- - 27 六. 轴承选择运算- - - - - - - -- - - - 46七. 减速器的润滑与密封- - - - - - - -- 54八. 减速器箱体有关数据- - - - - - - - 55九. 设计小结- - -- - - - - - - - - - - 59十. 参考文献- - - - - - - - - - - - - 60一. 设计任务书题目：铸工车间自动送砂带式运输机传动装置设计任务：（1）减速器装配图（0 号） 1 张 （2）低速轴工作图（3 号） 1 张（3）低速轴齿轮工作图（3 号） 1 张 （4）设计讲明书 1 份3、 时刻 ：2011 年 11 月 14 日 至 2012 年 1 月 18 日4、传动方案：5、设计参数(见附件)： （1）传送带速度 V 0.7 m/s ； （2）鼓轮直径 D 320 mm ； （3）鼓轮轴所需扭矩 T 910 N.m ； （4）使用年限 8.5 年.6、其它条件 双班制工作，连续单向运转，有轻微振动，室内工作，有粉尘。小批量生产，底座（为传动装置的独立底座）采纳型钢焊接。设 计 计 算 及 讲 明结 果二．传动方案简述2.1 传动方案讲明2.1.1 将带传动布置于高速级将传动能力较小的带传动布置在高速级，有利于整个传动系统结构紧凑，匀称。同时，将带传动布置在高速级有利于发挥其传动平稳，缓冲吸振，减少噪声的特点。2.1.2 选用闭式斜齿圆柱齿轮闭式齿轮传动的润滑及防护条件最好。而在相同的工况下，斜齿轮传动可获得较小的几何尺寸和较大的承载能力。采纳传动较平稳，动载荷较小的斜齿轮传动，使结构简单、紧凑。而且加工只比直齿轮多转过一个角度，工艺不复杂。2.1.3 将传动齿轮布置在距离扭矩输入端较远的地点由于齿轮相对轴承为不对称布置，使其沿齿宽方向载荷分布不均。固齿轮布置在距扭矩输入端较远的地点，有利于减少因扭矩引起的载荷分布不均的现象，使轴能获得较大刚度。综上所述...
