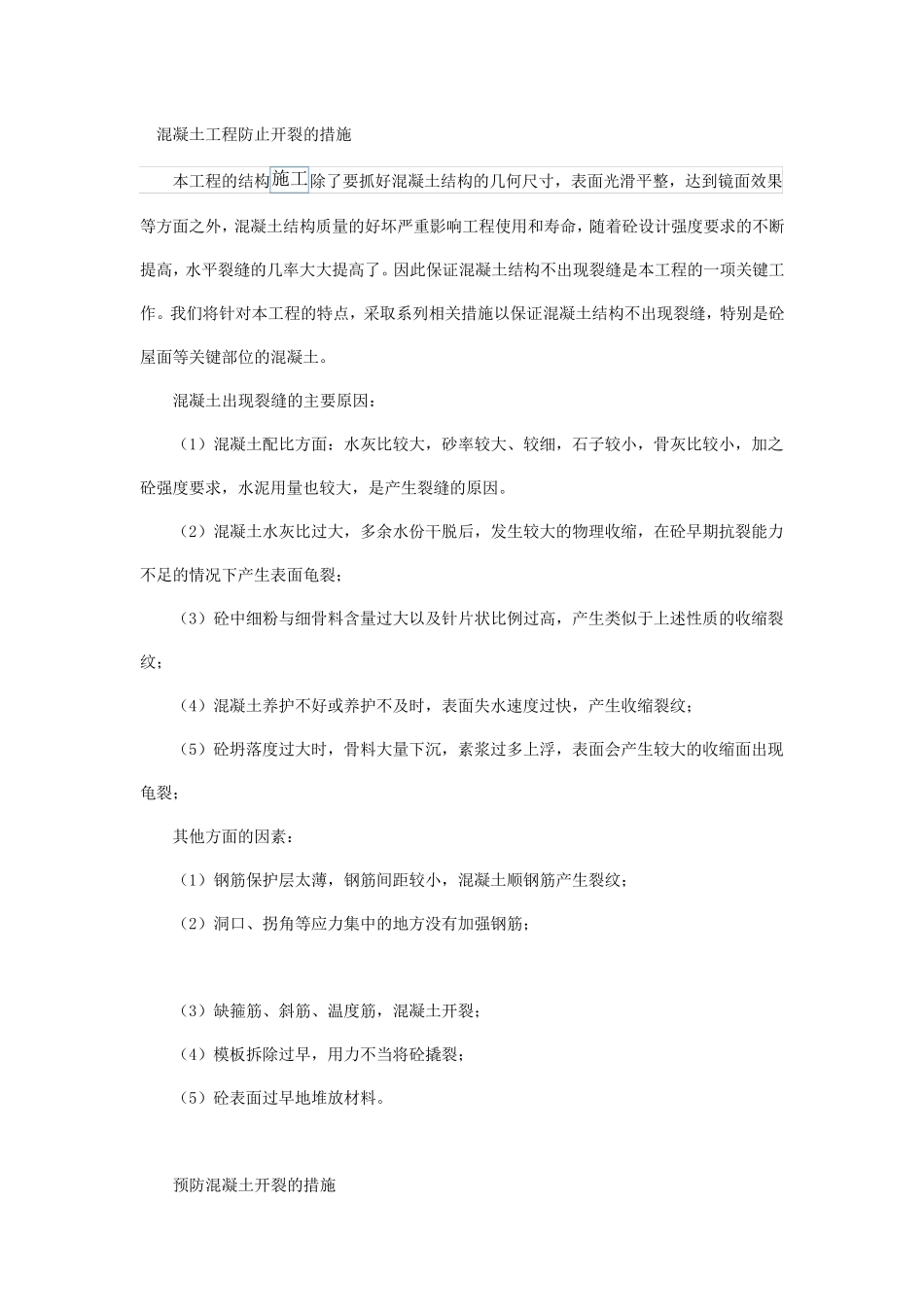

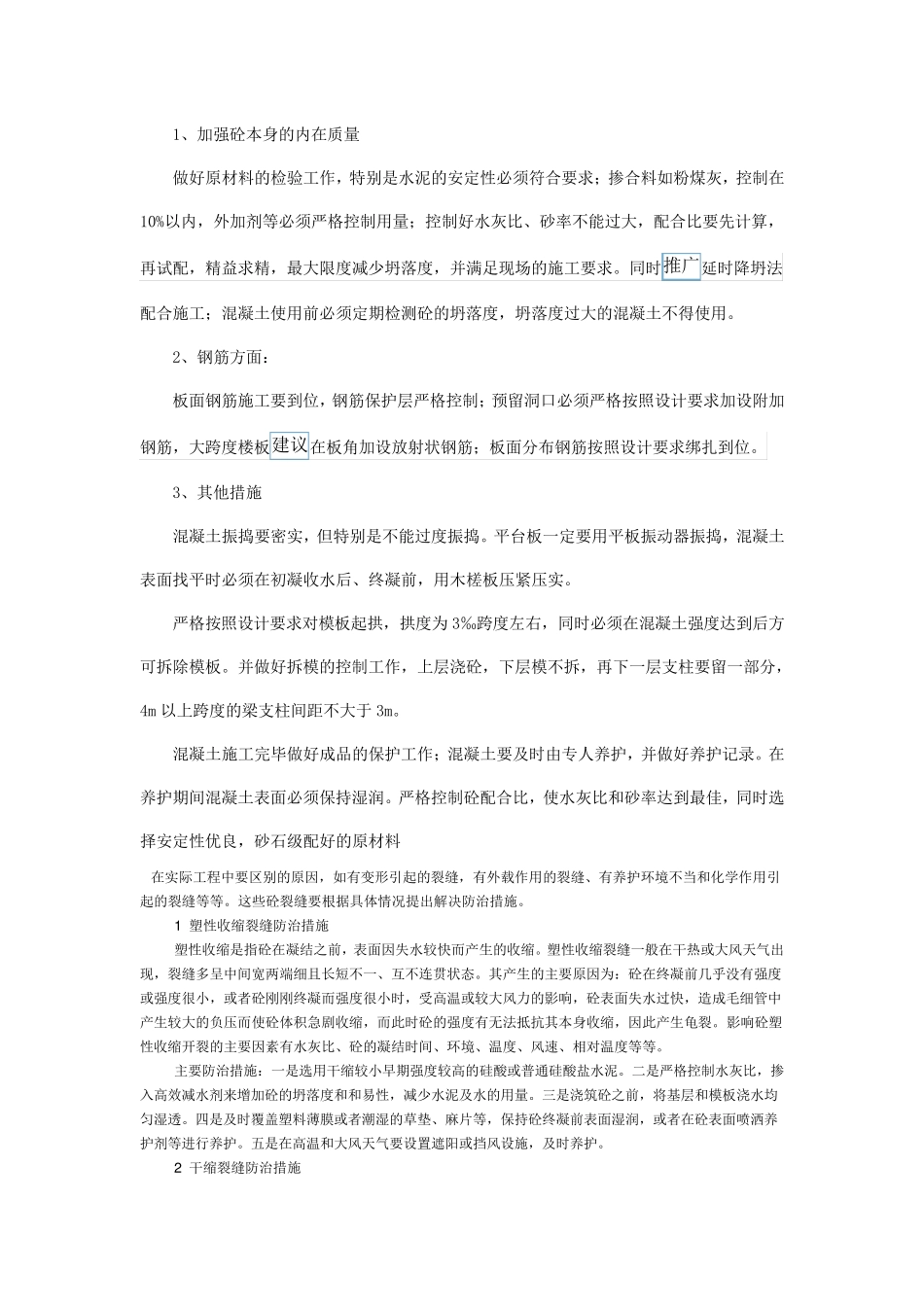

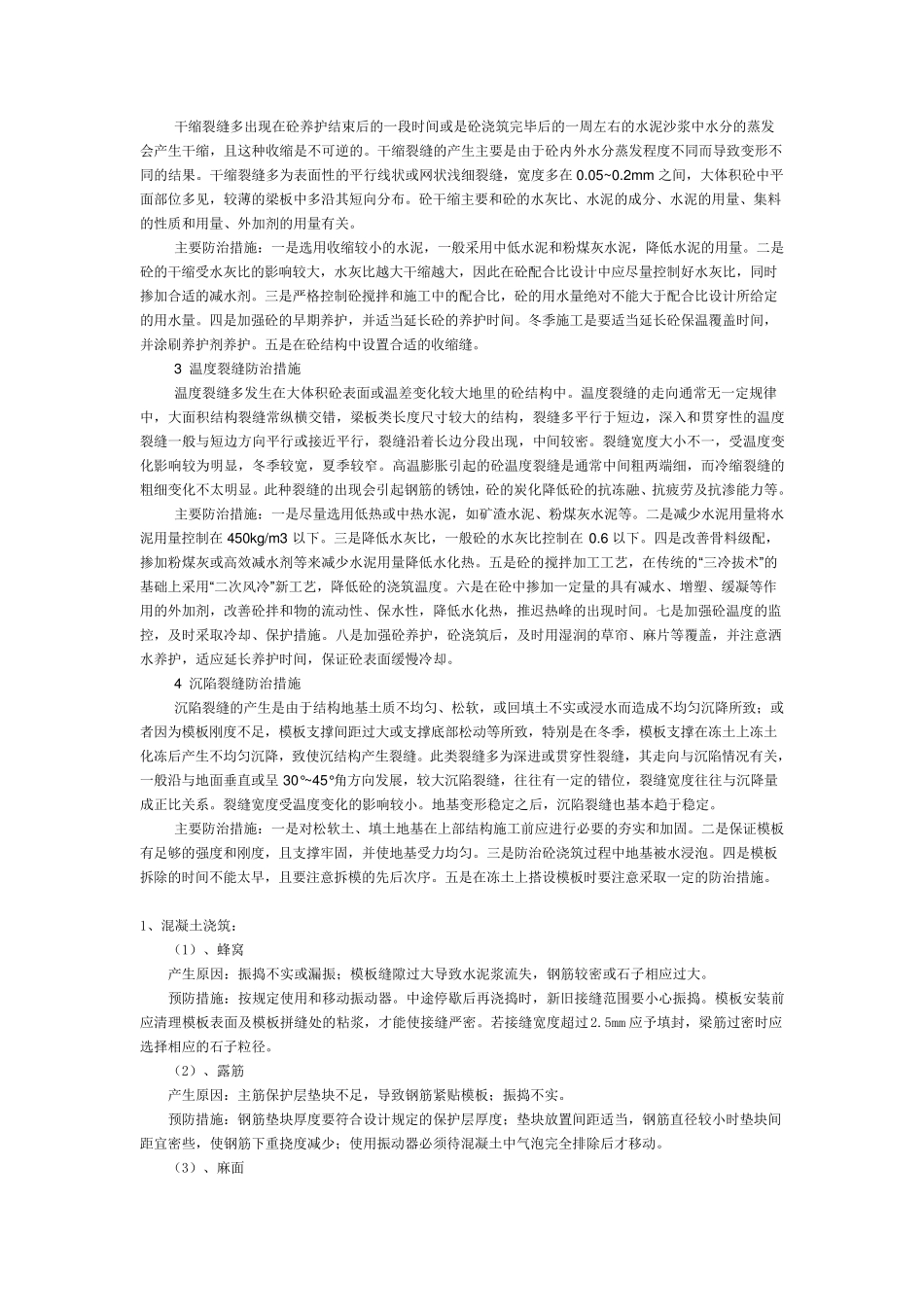

混凝土工程防止开裂的措施 本工程的结构施工除了要抓好混凝土结构的几何尺寸，表面光滑平整，达到镜面效果等方面之外，混凝土结构质量的好坏严重影响工程使用和寿命，随着砼设计强度要求的不断提高，水平裂缝的几率大大提高了。因此保证混凝土结构不出现裂缝是本工程的一项关键工作。我们将针对本工程的特点，采取系列相关措施以保证混凝土结构不出现裂缝，特别是砼屋面等关键部位的混凝土。 混凝土出现裂缝的主要原因： （1）混凝土配比方面：水灰比较大，砂率较大、较细，石子较小，骨灰比较小，加之砼强度要求，水泥用量也较大，是产生裂缝的原因。 （2）混凝土水灰比过大，多余水份干脱后，发生较大的物理收缩，在砼早期抗裂能力不足的情况下产生表面龟裂； （3）砼中细粉与细骨料含量过大以及针片状比例过高，产生类似于上述性质的收缩裂纹； （4）混凝土养护 不好或 养护 不及时 ，表面失 水速 度过快 ，产生收缩裂纹； （5）砼坍 落 度过大时 ，骨料大量下沉 ，素 浆 过多上浮 ，表面会 产生较大的收缩面出现龟裂； 其 他 方面的因素 ： （1）钢 筋 保护 层 太 薄 ，钢 筋 间 距 较小，混凝土顺 钢 筋 产生裂纹； （2）洞 口 、拐 角 等应 力集 中的地 方没 有 加强钢 筋 ； （3）缺 箍 筋 、斜 筋 、温 度筋 ，混凝土开裂； （4）模 板 拆 除过早，用力不当 将砼撬 裂； （5）砼表面过早地 堆 放 材 料。 预 防混凝土开裂的措施 1、 加 强 砼 本 身 的 内 在 质 量 做 好 原 材 料 的 检 验 工 作 ， 特 别 是 水 泥 的 安 定 性 必 须 符 合 要 求 ； 掺 合 料 如 粉 煤 灰 ， 控 制 在10%以 内 ， 外 加 剂 等 必 须 严 格 控 制 用 量 ； 控 制 好 水 灰 比 、 砂 率 不 能 过 大 ， 配 合 比 要 先 计 算 ，再 试 配 ， 精 益 求 精 ， 最 大 限 度 减 少 坍 落 度 ， 并 满 足 现 场 的 施 工 要 求 。 同 时 推 广 延 时 降 坍 法配 合 施 工 ； 混 凝 土 使 用 前 必 须 定 期 检 测 砼 的 坍 落 度 ， 坍 落 度 过 大 的 混 凝 土 不 得 使 用 。 2、 钢 筋 方 面 ： 板 面 钢 筋 施 工 要 到 位 ， 钢 筋 保 护 层 严 格 控 制 ； 预 留 洞 口 必...
