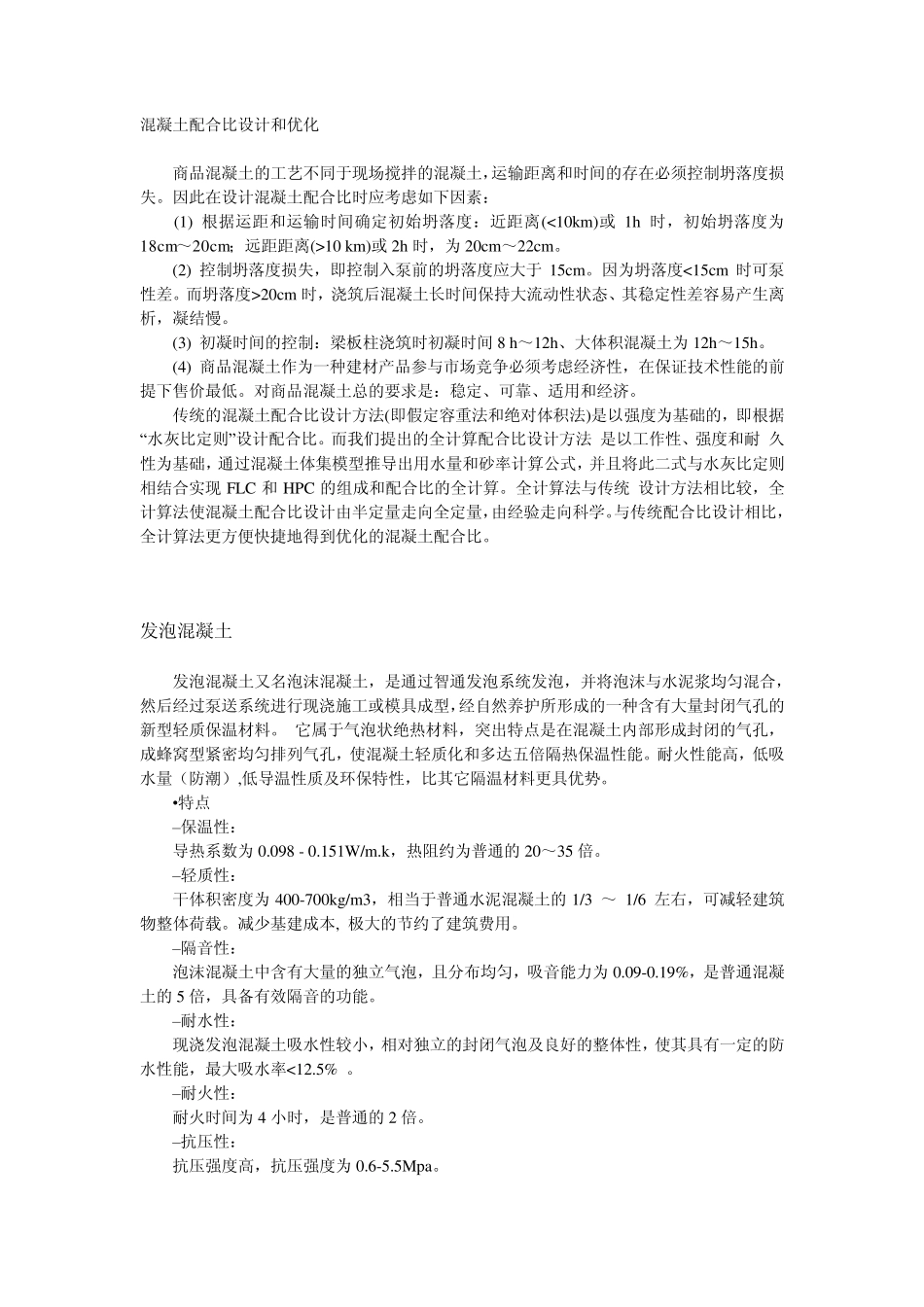

混凝土配合比设计和优化 商品混凝土的工艺不同于现场搅拌的混凝土，运输距离和时间的存在必须控制坍落度损失。因此在设计混凝土配合比时应考虑如下因素： (1) 根据运距和运输时间确定初始坍落度：近距离(<10km)或1h 时，初始坍落度为18cm～20cm；远距距离(>10 km)或2h 时，为20cm～22cm。 (2) 控制坍落度损失，即控制入泵前的坍落度应大于15cm。因为坍落度<15cm 时可泵性差。而坍落度>20cm 时，浇筑后混凝土长时间保持大流动性状态、其稳定性差容易产生离析，凝结慢。 (3) 初凝时间的控制：梁板柱浇筑时初凝时间8 h～12h、大体积混凝土为12h～15h。 (4) 商品混凝土作为一种建材产品参与市场竞争必须考虑经济性，在保证技术性能的前提下售价最低。对商品混凝土总的要求是：稳定、可靠、适用和经济。 传统的混凝土配合比设计方法(即假定容重法和绝对体积法)是以强度为基础的，即根据―水灰比定则‖ 设计配合比。而我们提出的全计算配合比设计方法 是以工作性、强度和耐 久性为基础，通过混凝土体集模型推导出用水量和砂率计算公式，并且将此二式与水灰比定则相结合实现FLC 和HPC 的组成和配合比的全计算。全计算法与传统 设计方法相比较，全计算法使混凝土配合比设计由半定量走向全定量，由经验走向科学。与传统配合比设计相比，全计算法更方便快捷地得到优化的混凝土配合比。 发泡混凝土 发泡混凝土又名泡沫混凝土，是通过智通发泡系统发泡，并将泡沫与水泥浆均匀混合，然后经过泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。 它属于气泡状绝热材料，突出特点是在混凝土内部形成封闭的气孔，成蜂窝型紧密均匀排列气孔，使混凝土轻质化和多达五倍隔热保温性能。耐火性能高，低吸水量（防潮）,低导温性质及环保特性，比其它隔温材料更具优势。 •特点 –保温性： 导热系数为0.098 - 0.151W/m.k，热阻约为普通的20～35 倍。 –轻质性： 干体积密度为400-700kg/m3，相当于普通水泥混凝土的1/3 ～ 1/6 左右，可减轻建筑物整体荷载。减少基建成本, 极大的节约了建筑费用。 –隔音性： 泡沫混凝土中含有大量的独立气泡，且分布均匀，吸音能力为0.09-0.19%，是普通混凝土的5 倍，具备有效隔音的功能。 –耐水性： 现浇发泡混凝土吸水性较小，相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能，最大吸水率<12.5% 。 –耐火性： 耐火时间为4 小时，是...
