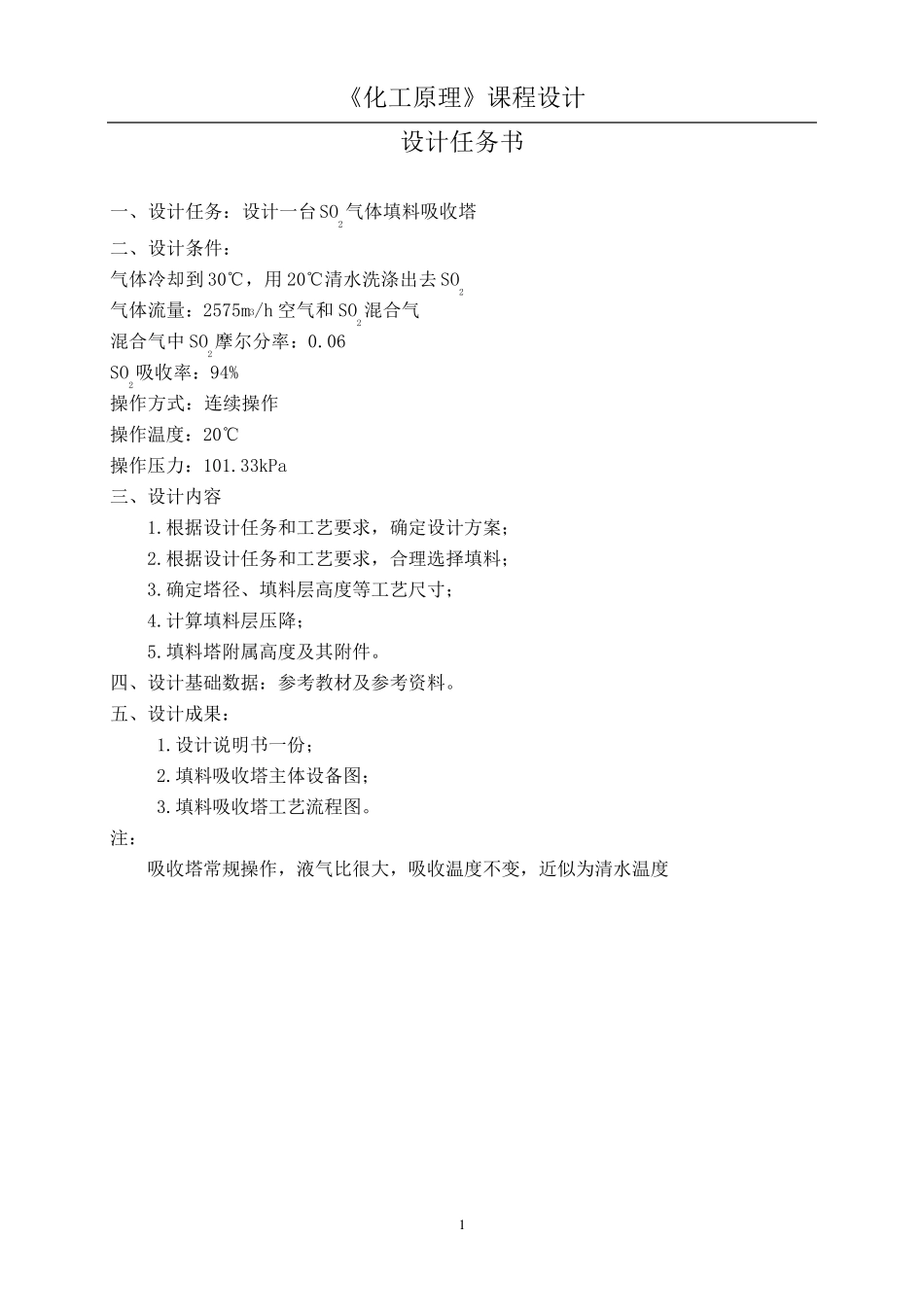

《化工原理》课程设计 1 设计任务书 一、设计任务：设计一台SO2气体填料吸收塔 二、设计条件： 气体冷却到30℃，用 20℃清水洗涤出去 SO2 气体流量：2575m3/h 空气和 SO2混合气 混合气中 SO2摩尔分率：0.06 SO2吸收率：94% 操作方式：连续操作 操作温度：20℃ 操作压力：101.33kPa 三、设计内容 1.根据设计任务和工艺要求，确定设计方案； 2.根据设计任务和工艺要求，合理选择填料； 3.确定塔径、填料层高度等工艺尺寸； 4.计算填料层压降； 5.填料塔附属高度及其附件。 四、设计基础数据：参考教材及参考资料。 五、设计成果： 1.设计说明书一份； 2.填料吸收塔主体设备图； 3.填料吸收塔工艺流程图。 注： 吸收塔常规操作，液气比很大，吸收温度不变，近似为清水温度 《化工原理》课程设计 2 目录 1、概述 ................................................................ 3 1.1 吸收的定义 ...................................................... 3 1.2 吸收的目的 ...................................................... 3 1.3 填料吸收塔简介 .................................................. 3 2、设计方案简介 ........................................................ 3 2.1 吸收剂的选择 .................................................... 3 2.2 吸收流程的选择 .................................................. 4 2.2.1 气体吸收过程分类 .......................................... 4 2.2.2 吸收装置的流程 ............................................ 4 2.3 填料的类型和选择 ................................................ 5 2.4 设计步骤 ........................................................ 6 3、工艺计算 ............................................................ 6 3.1 基础物性数据 .................................................... 6 3.1.1 液相物性数据 .............................................. 6 3.1.2 气相物性数据 .............................................. 6 3.1.3 气液相平衡数据 ............................................ 7 3.1.4 物料衡算 .................................................. 7 3.2 填料塔的工艺尺寸的计算 ..............
