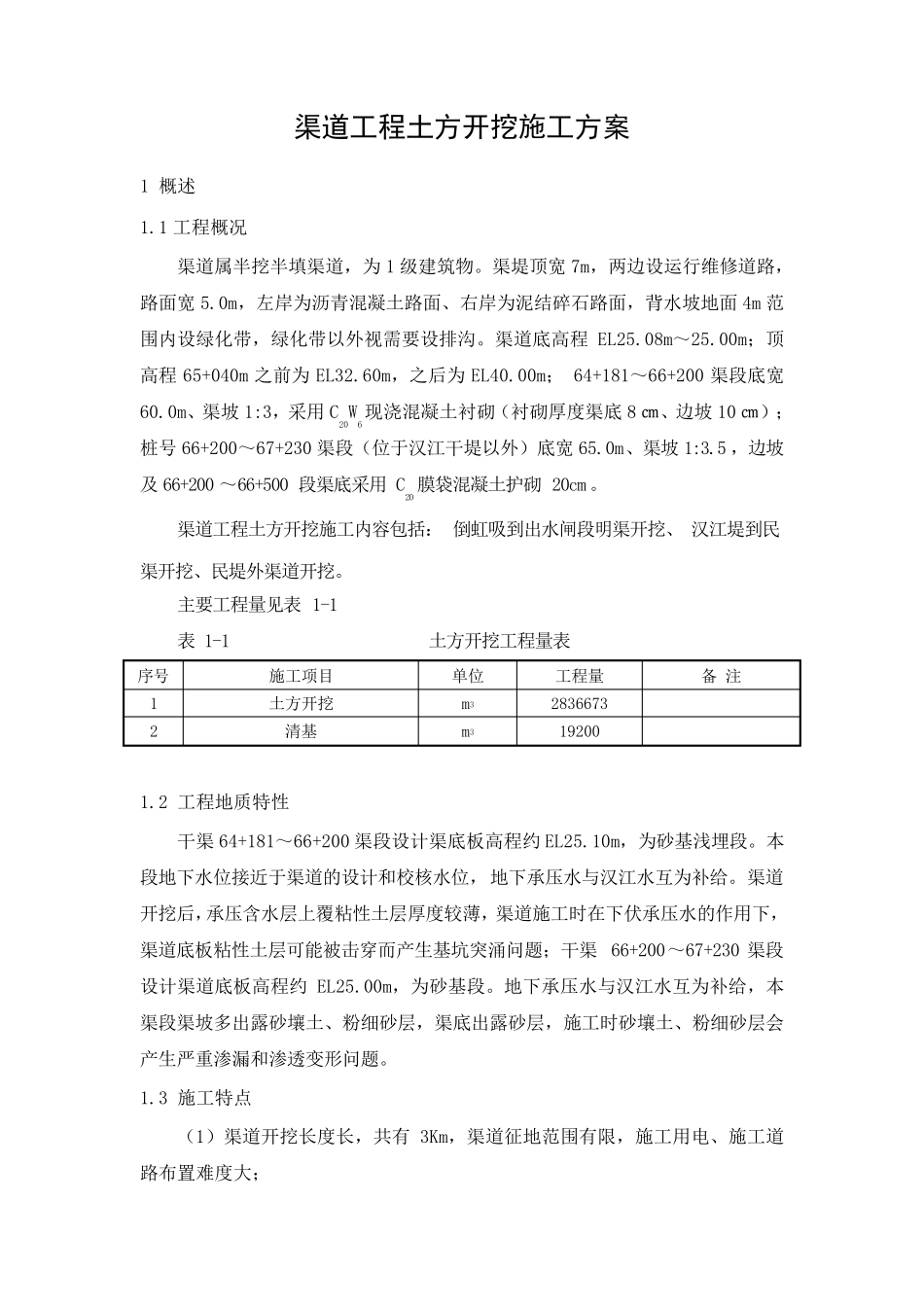

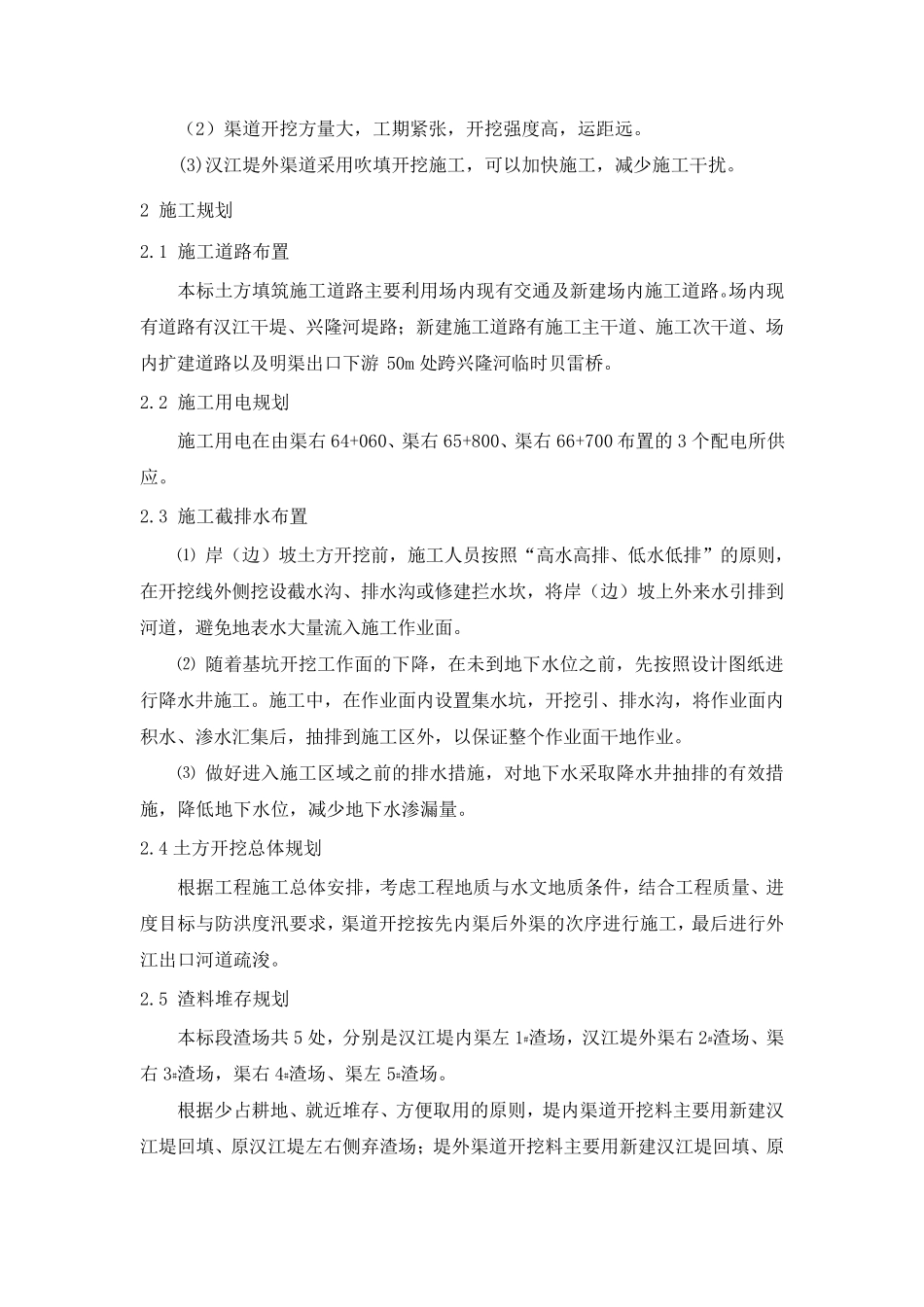

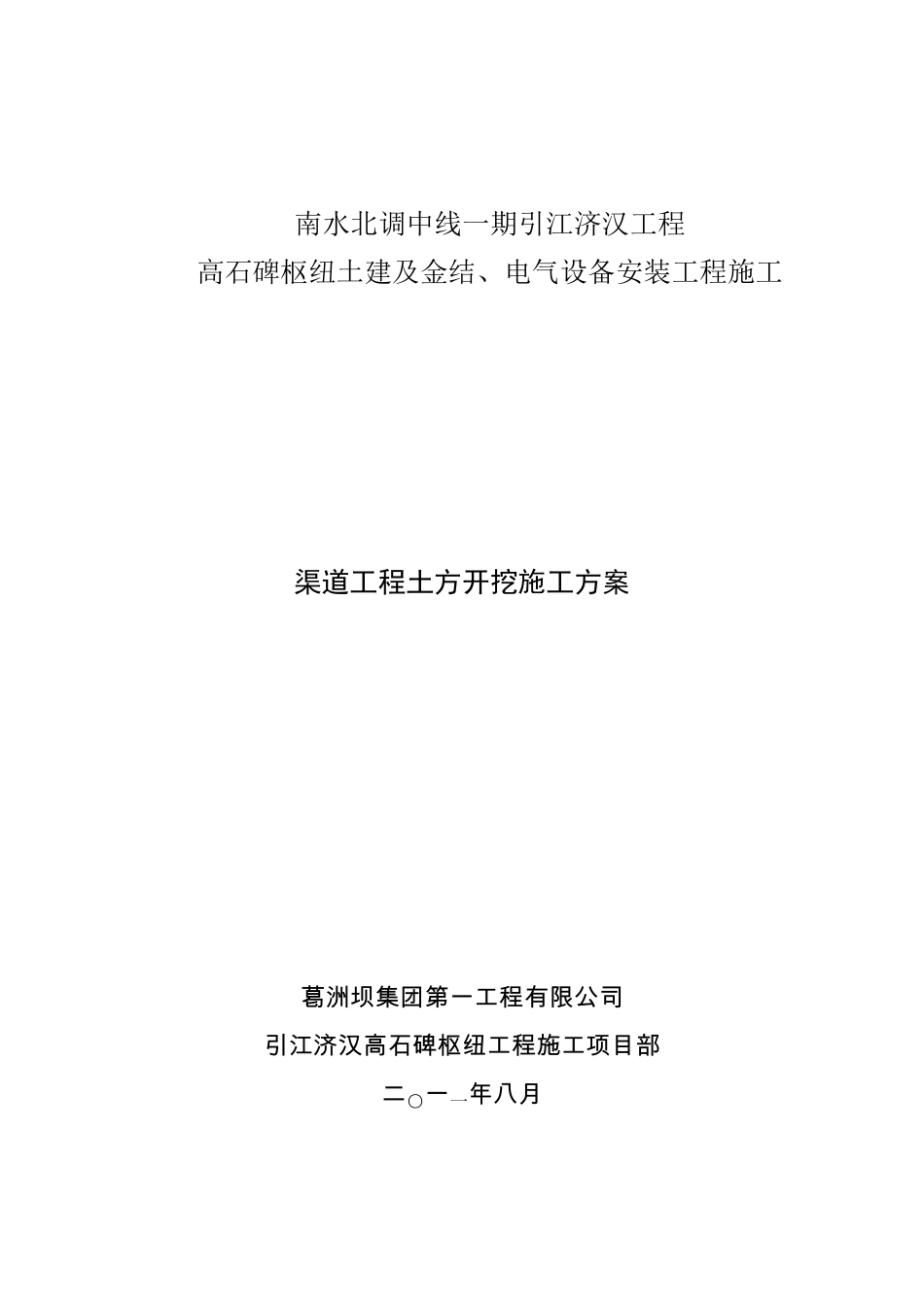

南水北调中线一期引江济汉工程 高石碑枢纽土建及金结、电气设备安装工程施工 渠道工程土方开挖施工方案 葛 洲 坝 集 团 第 一工程有限公司 引江济汉高石碑枢纽工程施工项目部 二○一一年八月 渠道工程土方开挖施工方案 1 概述 1.1 工程概况 渠道属半挖半填渠道，为1 级建筑物。渠堤顶宽7m，两边设运行维修道路，路面宽5.0m，左岸为沥青混凝土路面、右岸为泥结碎石路面，背水坡地面4m 范围内设绿化带，绿化带以外视需要设排沟。渠道底高程EL25.08m～25.00m；顶高程65+040m 之前为EL32.60m，之后为EL40.00m； 64+181～66+200 渠段底宽60.0m、渠坡 1:3，采用 C20W6现浇混凝土衬砌（衬砌厚度渠底 8 ㎝、边坡 10 ㎝）；桩号 66+200～67+230 渠段（位于汉江干堤以外）底宽65.0m、渠坡 1:3.5 ，边坡及 66+200 ～66+500 段渠底采用 C20 膜袋混凝土护砌 20cm。 渠道工程土方开挖施工内容包括： 倒虹吸到出水闸段明渠开挖、 汉江堤到民渠开挖、民堤外渠道开挖。 主要工程量见表 1-1 表 1-1 土方开挖工程量表 序号 施工项目 单位 工程量 备 注 1 土方开挖 m3 2836673 2 清基 m3 19200 1.2 工程地质特性 干渠64+181～66+200 渠段设计渠底板高程约 EL25.10m，为砂基浅埋段。本段地下水位接近于渠道的设计和校核水位，地下承压水与汉江水互为补给。渠道开挖后，承压含水层上覆粘性土层厚度较薄，渠道施工时在下伏承压水的作用下，渠道底板粘性土层可能被击穿而产生基坑突 涌 问 题 ；干渠66+200～67+230 渠段设计渠道底板高程约 EL25.00m，为砂基段。地下承压水与汉江水互为补给，本渠段渠坡多 出露 砂壤 土、粉 细 砂层，渠底出露 砂层，施工时砂壤 土、粉 细 砂层会产生严 重 渗 漏 和渗 透 变 形 问 题 。 1.3 施工特点 （1）渠道开挖长 度长 ，共 有3Km，渠道征 地范围有 限 ，施工用电 、施工道路布 置 难 度大 ； （2）渠道开挖方量大，工期紧张，开挖强度高，运距远。 (3)汉江堤外渠道采用吹填开挖施工，可以加快施工，减少施工干扰。 2 施工规划 2.1 施工道路布置 本标土方填筑施工道路主要利用场内现有交通及新建场内施工道路。场内现有道路有汉江干堤、兴隆河堤路；新建施工道路有施工主干道、施工次干道、场内扩建道路以及明渠出口下游50m 处跨兴隆河临时贝雷桥。 2.2 施工用电规划 施工用电在由渠右64+060、渠右65+800、渠右66...
