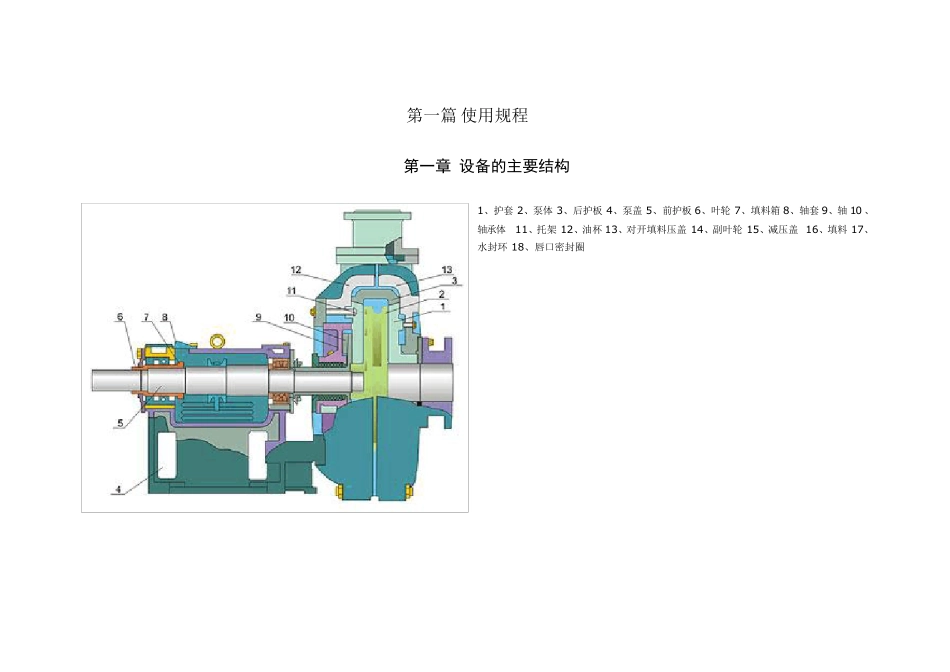

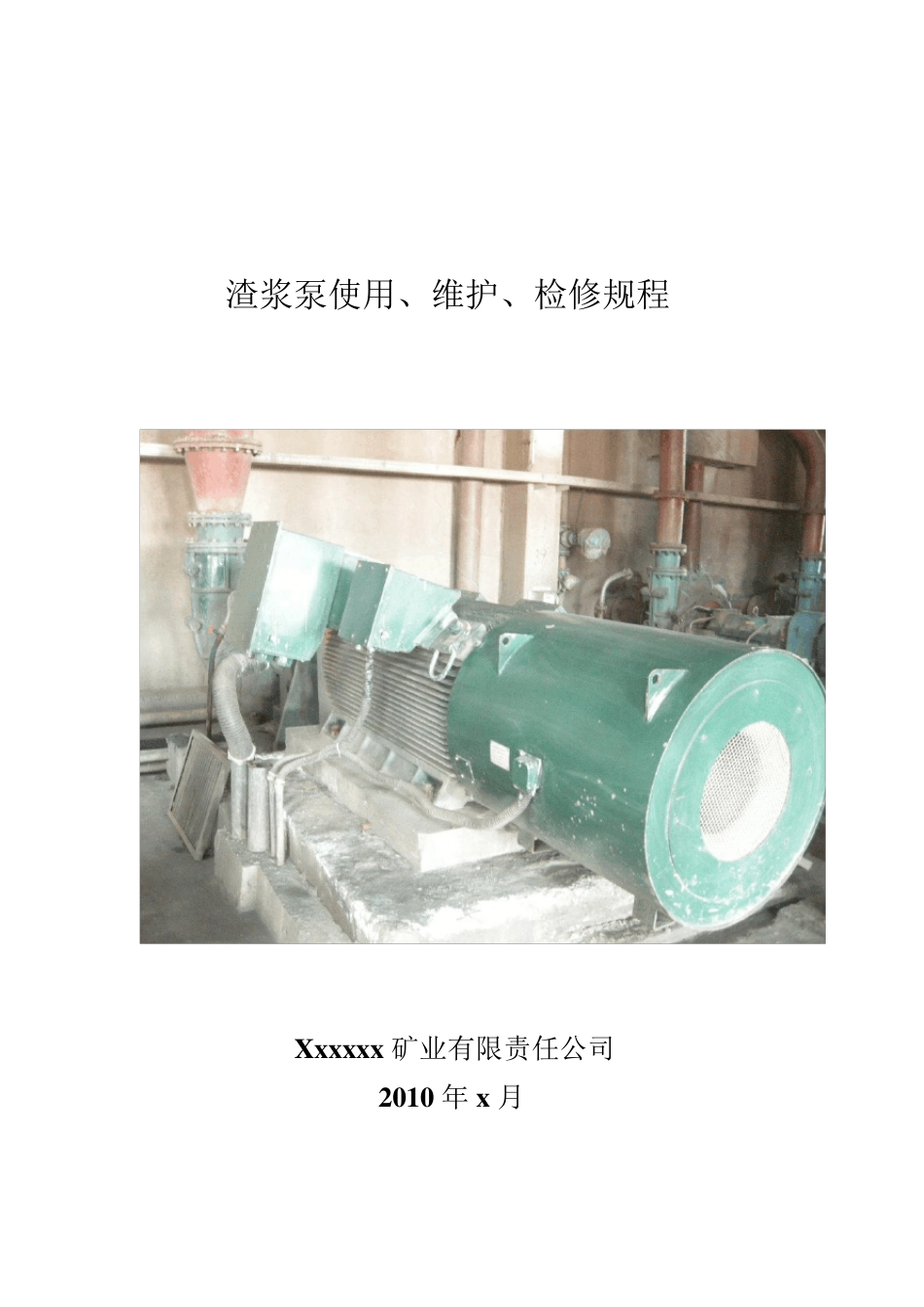

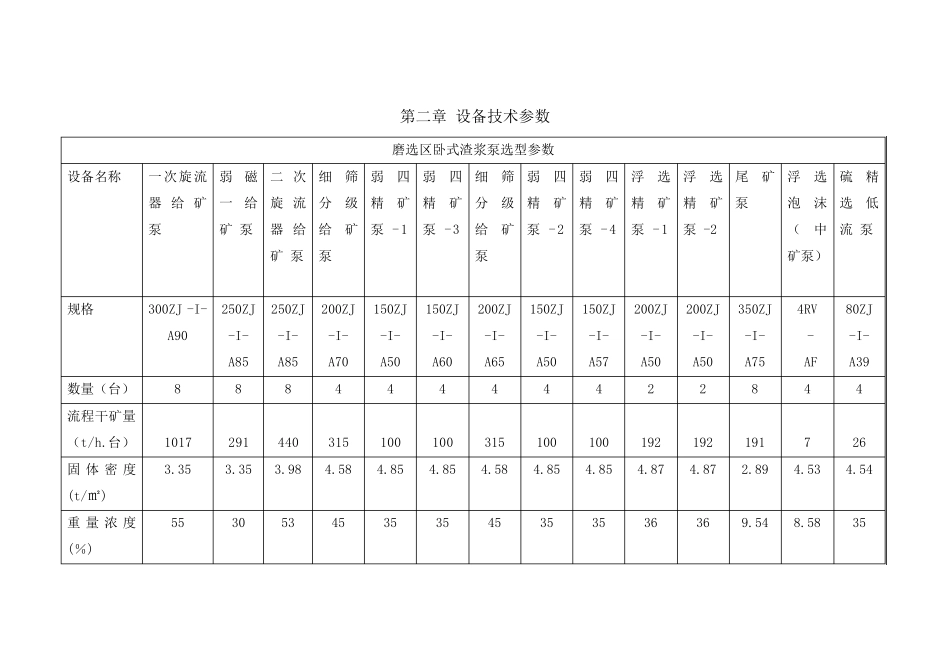

渣浆泵使用、维护、检修规程 Xxxxxx矿业有限责任公司 2010 年 x月 第一篇 使用规程 第一章 设备的主要结构 1、护套 2、泵体 3、后护板 4、泵盖 5、前护板 6、叶轮 7、填料箱 8、轴套 9、轴 10 、轴承体 11、托架 12、油杯 13、对开填料压盖 14、副叶轮 15、减压盖 16、填料 17、水封环 18、唇口密封圈 第二章 设备技术参数 磨选区卧式渣浆泵选型参数 设备名称 一次旋流器给矿 泵 弱磁一给矿 泵 二次旋流器给矿 泵 细筛分级给矿泵 弱四精矿泵 -1 弱四精矿泵 -3 细筛分级给矿泵 弱四精矿泵 -2 弱四精矿泵 -4 浮选精矿泵 -1 浮选精矿泵 -2 尾矿泵 浮选泡沫（中矿泵） 硫精选低流 泵 规格 300ZJ -I- A90 250ZJ-I- A85 250ZJ -I- A85 200ZJ-I- A70 150ZJ-I- A50 150ZJ-I- A60 200ZJ-I- A65 150ZJ-I- A50 150ZJ-I- A57 200ZJ-I- A50 200ZJ-I- A50 350ZJ-I- A75 4RV - AF 80ZJ -I- A39 数量（台） 8 8 8 4 4 4 4 4 4 2 2 8 4 4 流程干矿量（t/h.台） 1017 291 440 315 100 100 315 100 100 192 192 191 7 26 固体密度(t/㎡) 3.35 3.35 3.98 4.58 4.85 4.85 4.58 4.85 4.85 4.87 4.87 2.89 4.53 4.54 重 量浓 度(％) 55 30 53 45 35 35 45 35 35 36 36 9.54 8.58 35 流程矿浆量(t/ m³ 台) 1136 766 501 454 207 207 454 207 207 381 381 1577 76 54 波动系数 1.15 1.15 1.15 1.15 1.2 1.2 1.15 1.2 1.2 1.2 1.2 1.3 3.5 1.2 泵送矿浆量(t/ m³/台) 1306 881 576 522 248 248 522 248 248 457 457 2440 266 65 矿浆密度(t/m³) 1.629 1.267 1.658 1.543 1.358 1.358 1.543 1.358 1.358 1.401 1.401 1.066 1.071 1.376 旋流器给矿压力 0.11MPa 0.15MPa 泵出口海拔高度 1622m d50（um） 100 74 53 43 43 43 43 43 43 43 43 74 43 43 几何 扬 程(m) 17.5 20.5 16.5 30 10 10 30 10 10 7.5 7.5 13 15 10 进口管道长度(m) 2 无 2 进口阀门数量(个) 1 无 1 进口三通数量(个) 1 出口管道长度 m 50 30 30 40 110 380 40 60 320 340 240 240 20 出口弯头数量 4 5 5 5 5 5 5 5 5 6 5 10 10 4 出口变径管数量 1 调速方式 变频器调速 出口方向 垂直向...
