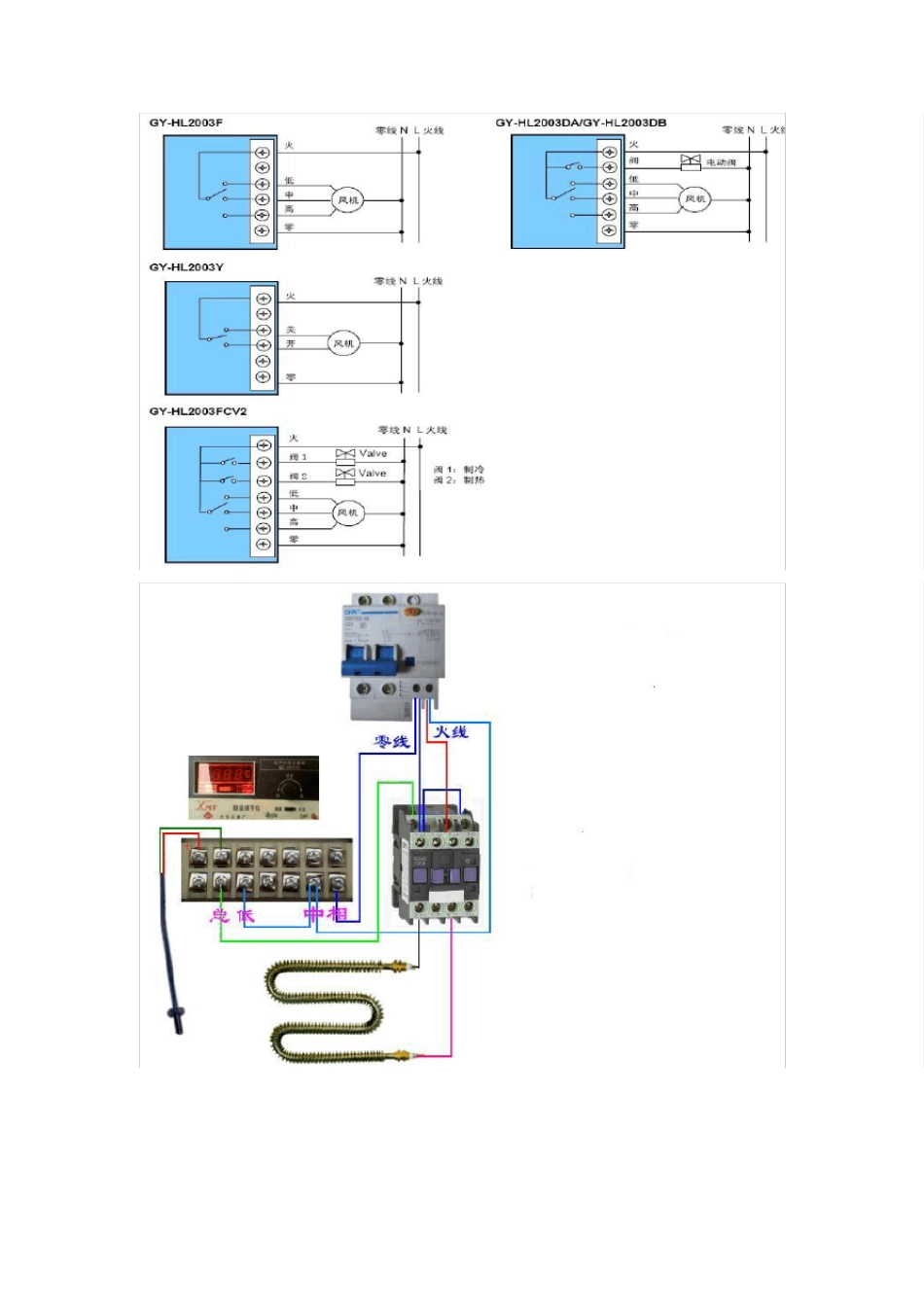

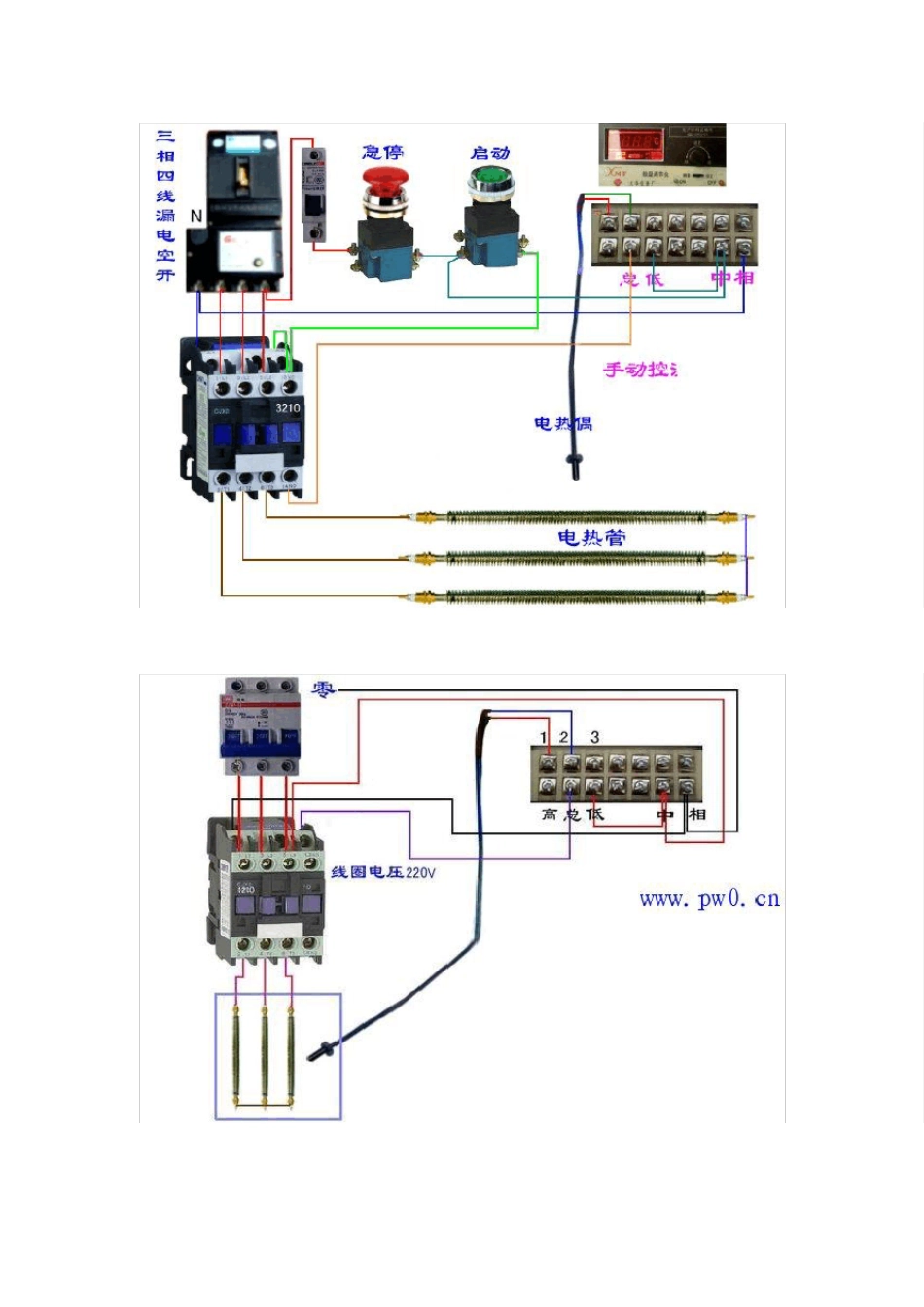

温控器的接线方法 时间：2009-7-13 9:31:33 来源：互联网 【大 中 小】 【打印】 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用 ,是理想的温度控制产品及节能产品。 其采用的模糊控制技术如 PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。 温控器的接线方法： 仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4). H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C(4)接白色线，是压缩机的火线。 温控器相关知识 温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为： 机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分为：电阻式温控器和热电偶式温控器。 电路系统的作用： 空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温度控制器的作用只是控制压缩机的启动和停 冰箱温控器H 为公共脚 L 为接加热丝脚 C为接压缩机和加热丝脚 H--L为开关路 L--C为制冷路 L、C接反会引起不停机故障 有的冰箱 L处会接一个节电开关后再接加热丝. 适合南方气候的电冰箱电路图 图 1 带温度补偿电冰箱电路图 图2 这种电路照明灯及温度补偿不受温控器开关控制 图3 这种电路温度补偿不受温度控制器开关控制， 图4 电子温度控制电冰箱电路图
