第十讲：真空密封VIP免费

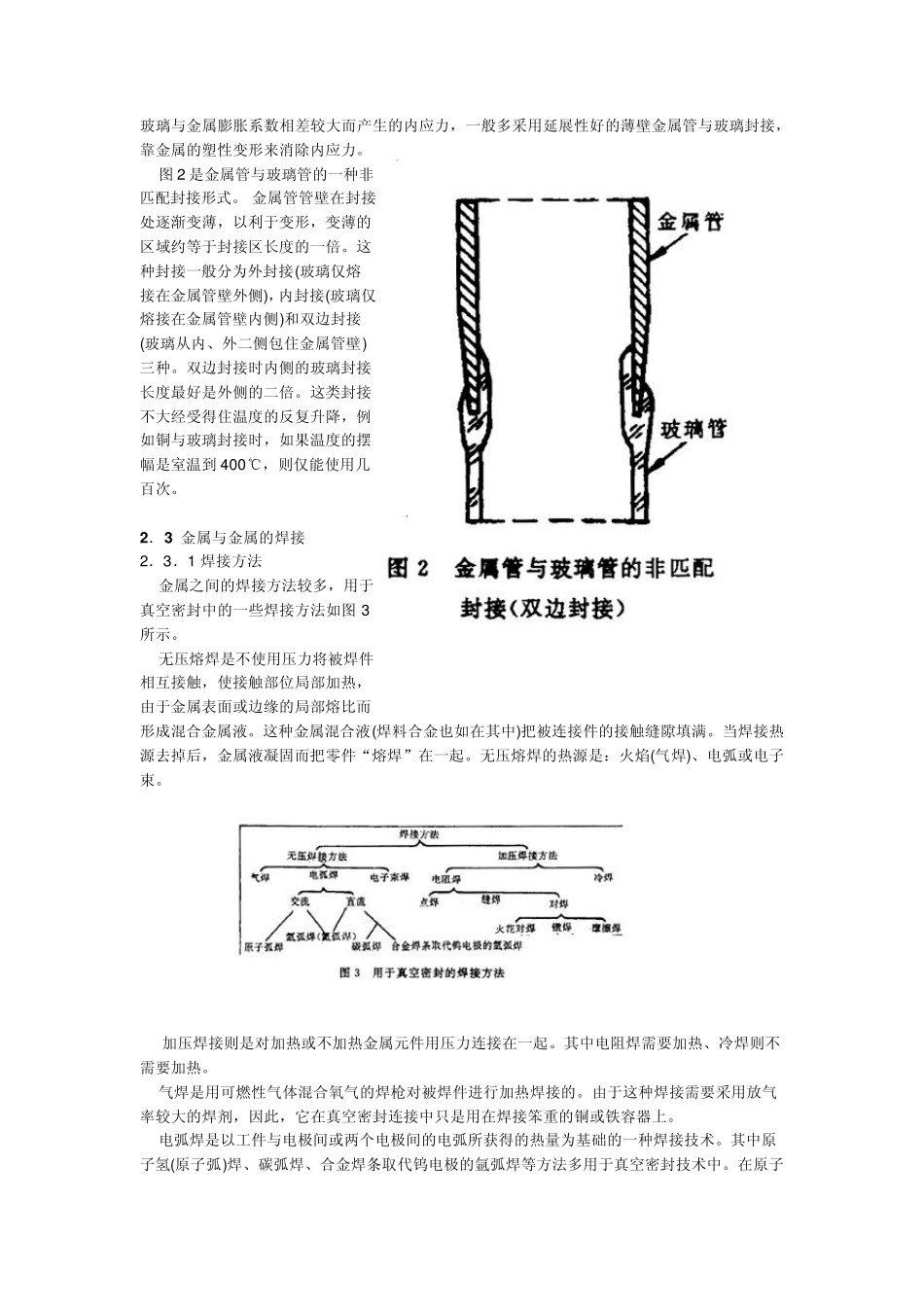

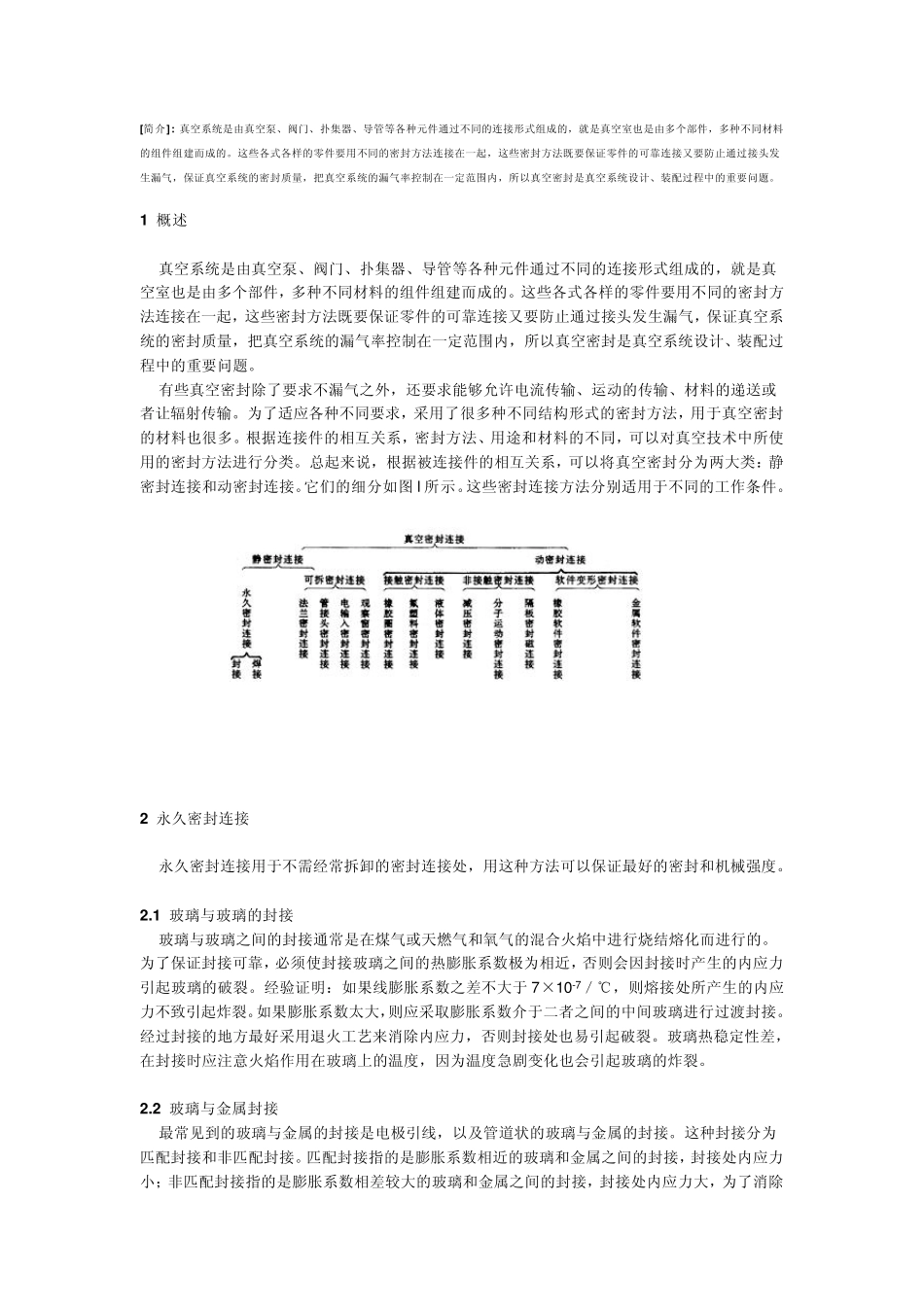

[简介]: 真空系统是由真空泵、阀门、扑集器、导管等各种元件通过不同的连接形式组成的，就是真空室也是由多个部件，多种不同材料的组件组建而成的。这些各式各样的零件要用不同的密封方法连接在一起，这些密封方法既要保证零件的可靠连接又要防止通过接头发生漏气，保证真空系统的密封质量，把真空系统的漏气率控制在一定范围内，所以真空密封是真空系统设计、装配过程中的重要问题。 1 概述 真空系统是由真空泵、阀门、扑集器、导管等各种元件通过不同的连接形式组成的，就是真空室也是由多个部件，多种不同材料的组件组建而成的。这些各式各样的零件要用不同的密封方法连接在一起，这些密封方法既要保证零件的可靠连接又要防止通过接头发生漏气，保证真空系统的密封质量，把真空系统的漏气率控制在一定范围内，所以真空密封是真空系统设计、装配过程中的重要问题。 有些真空密封除了要求不漏气之外，还要求能够允许电流传输、运动的传输、材料的递送或者让辐射传输。为了适应各种不同要求，采用了很多种不同结构形式的密封方法，用于真空密封的材料也很多。根据连接件的相互关系，密封方法、用途和材料的不同，可以对真空技术中所使用的密封方法进行分类。总起来说，根据被连接件的相互关系，可以将真空密封分为两大类：静密封连接和动密封连接。它们的细分如图l所示。这些密封连接方法分别适用于不同的工作条件。 2 永久密封连接 永久密封连接用于不需经常拆卸的密封连接处，用这种方法可以保证最好的密封和机械强度。 2.1 玻璃与玻璃的封接 玻璃与玻璃之间的封接通常是在煤气或天燃气和氧气的混合火焰中进行烧结熔化而进行的。为了保证封接可靠，必须使封接玻璃之间的热膨胀系数极为相近，否则会因封接时产生的内应力引起玻璃的破裂。经验证明：如果线膨胀系数之差不大于 7×10-7／℃，则熔接处所产生的内应力不致引起炸裂。如果膨胀系数太大，则应采取膨胀系数介于二者之间的中间玻璃进行过渡封接。经过封接的地方最好采用退火工艺来消除内应力，否则封接处也易引起破裂。玻璃热稳定性差，在封接时应注意火焰作用在玻璃上的温度，因为温度急剧变化也会引起玻璃的炸裂。 2.2 玻璃与金属封接 最常见到的玻璃与金属的封接是电极引线，以及管道状的玻璃与金属的封接。这种封接分为匹配封接和非匹配封接。匹配封接指的是膨胀系数相近的玻璃和金属之间的封接，封接处内应力小；非匹配封接指的是膨胀系数相差较大的玻璃和金属之间的封...
