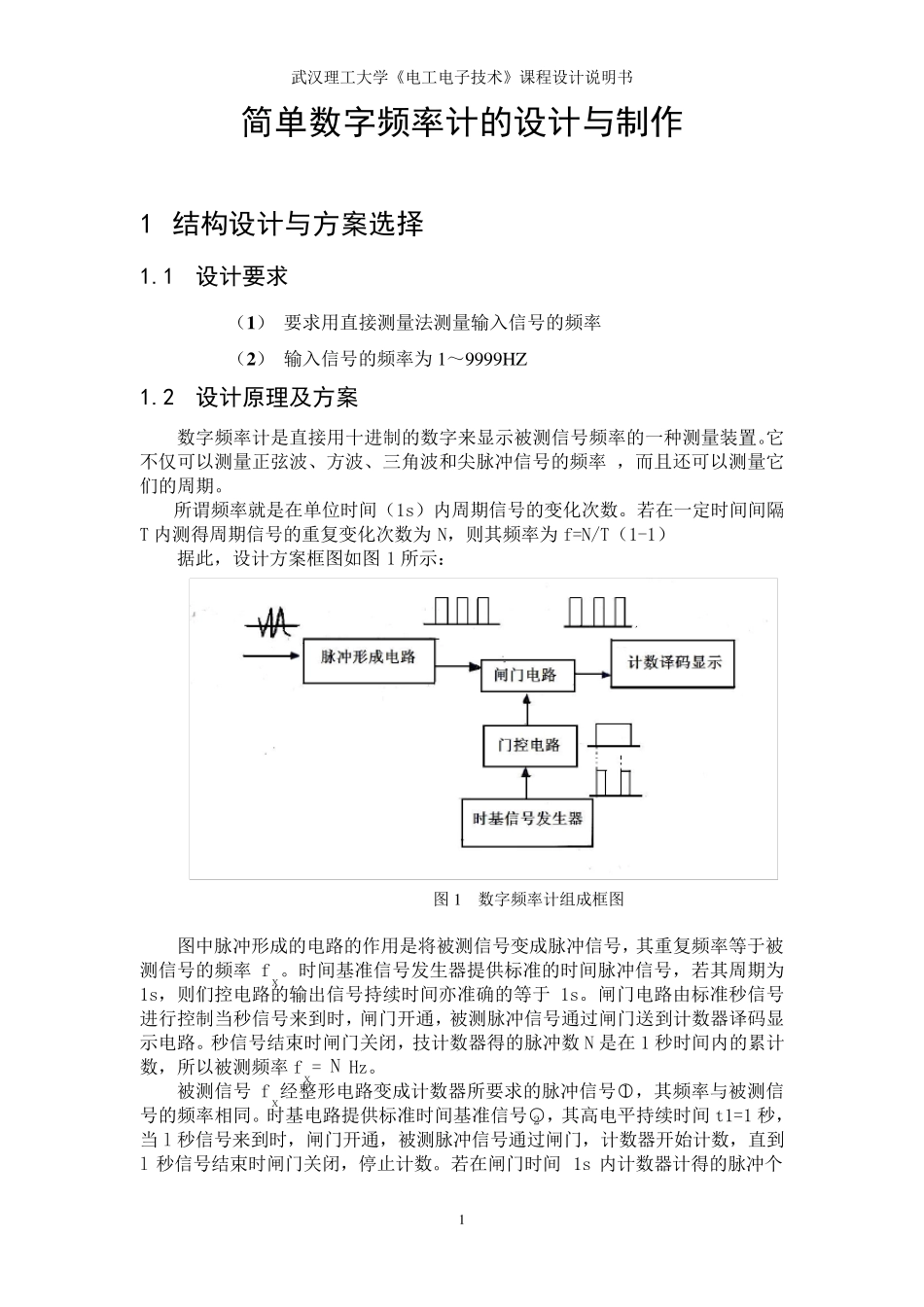

武 汉 理 工 大 学 《 电 工 电 子 技 术 》 课 程 设 计 说 明 书 1 简单数字频率计的设计与制作 1 结构设计与方案选择 1.1 设计要求 （ 1 ） 要 求 用 直 接 测 量 法 测 量 输 入 信 号 的 频 率 （ 2 ） 输 入 信 号 的 频 率 为 1～ 9999HZ 1.2 设计原理及方案 数 字 频 率 计 是 直 接 用 十 进 制 的 数 字 来 显 示 被 测 信 号 频 率 的 一 种 测 量 装 置 。它不 仅 可 以 测 量 正 弦 波 、 方 波 、 三 角 波 和 尖 脉 冲 信 号 的 频 率 ， 而 且 还 可 以 测 量 它们 的 周 期 。 所 谓 频 率 就 是 在 单 位 时 间 （ 1s） 内 周 期 信 号 的 变 化 次 数 。 若 在 一 定 时 间 间 隔T 内 测 得 周 期 信 号 的 重 复 变 化 次 数 为N， 则 其 频 率 为 f=N/T（ 1-1） 据 此 ， 设 计 方 案 框 图 如 图1 所 示 ： 图 1 数 字 频 率 计 组 成 框 图 图 中 脉 冲 形 成 的 电 路 的 作 用 是 将 被 测 信 号 变 成 脉 冲 信 号 ， 其 重 复 频 率 等 于 被测 信 号 的 频 率fＸ 。 时 间 基 准 信 号 发 生 器 提 供 标 准 的 时 间 脉 冲 信 号 ， 若 其 周 期 为1s， 则 们 控 电 路 的 输 出 信 号 持 续 时 间 亦 准 确 的 等 于1s。 闸 门电 路 由标 准 秒信 号进 行控 制 当秒信 号 来 到时 ， 闸 门开通， 被 测 脉 冲 信 号 通过闸 门送到计 数 器 译码显示 电 路 。 秒信 号 结束时 闸 门关闭， 技 计 数 器 得 的 脉 冲 数 N 是 在 1 秒时 间 内 的 累计数 ， 所 以 被 测 频 率 fＸ = N Hz。 被 测 信 号fＸ 经整形 电 路 变 成 计 数 器 所 要 求 的 脉 冲 信 号 ○1 ， 其 频 率 与被 测 信号 的 频 率 相同。 时 基 电 路 提 供 标 准 时 间 基 准 信 号 ○2 ， 其 高电 平持 续 时 间 t1=1 秒，当l 秒信 号 来 到时 ， 闸 门开通， 被 测 脉 冲 信 号 通过闸 门， 计 数 器 开始计 数 ， 直 到l 秒信 号 结束时 闸 门关闭， 停止计 数 。...
