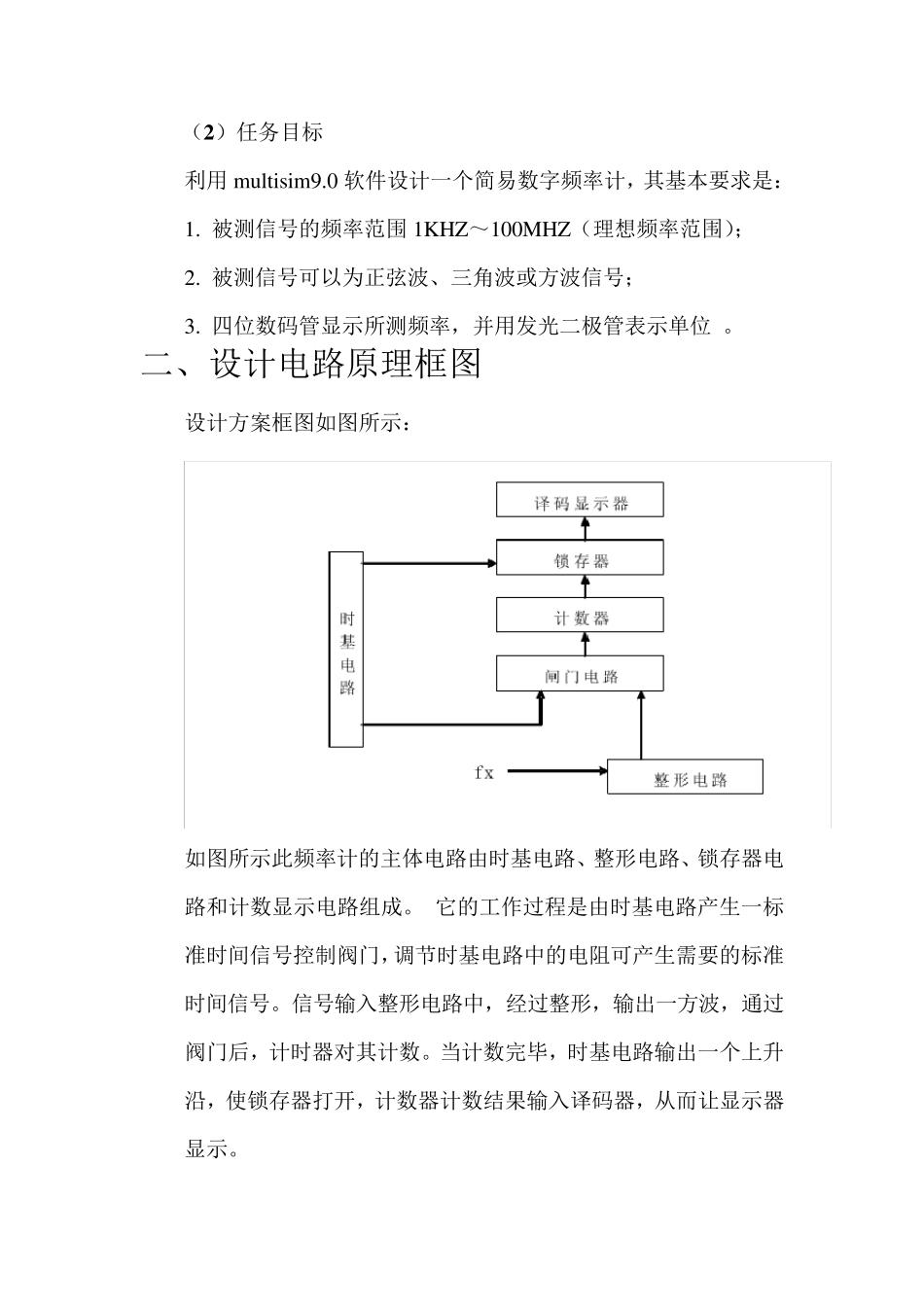

《电子仿真技术》实训报告 题目 简 易 数 字 频 率 计 的 设 计 、仿 真 所在学院 电子信息工程学院 专业班级 *** 学生姓名 *** 学号 *** 指导教师 *** 完成日期 * 年 * 月 * 日 一．设计思路 （1 ）电路简述 所谓频率，就是周期性信号在单位时间 (1s) 内变化的次数．若在一定时间间隔 T 内测得这个周期性信号的重复变化次数为 N，则其频率可表示为 fx=N/T 。因此，可以将信号放大整形后由计数器累计单位时间内的信号个数，然后经译码、显示输出测量结果，这是所谓的测频法。可见数字频率计主要由闸门电路、计数器电路、锁存器、时基电路、逻辑控制、译码显示电路几部分组成。 数字频率计的主要功能是测量周期信号的频率。频率是单位时间（ 1S ）内信号发生周期变化的次数。如果我们能在给定的 1S 时间内对信号波形计数，数值保持及自动清零，并将计数结果在显示器上显示出来，就能读取被测信号的频率。数字频率计首先必须获得相对稳定与准确的时间，同时将被测信号转换成幅度与波形均能被数字电路识别的脉冲信号，然后通过计数器计算这一段时间间隔内的脉冲个数，将其换算后显示出来。这就是数字频率计的基本原理。被测信号Vx 经放大整形电路变成计数器所要求的脉冲信号Ⅰ，其频率与被测信号的频率 fx 相同。时基电路提供标准时间基准信号Ⅱ，具有固定宽度T 的方波时基信号 II 作为闸门的一个输入端，控制闸门的开放时间，被测信号 I 从闸门另一端输入，被测信号频率为 fx,闸门宽度T，若在闸门时间内计数器计得的脉冲个数为 N，则被测信号频率fx=N/THz。可见，闸门时间 T 决定量程,通过闸门时基选择开关选择,选择T大一些,测量准确度就高一些,T小一些,则测量准确度就低.根据被测频率选择闸门时间来控制量程.在整个电路中,时基电路是关键。 （2 ）任务目标 利用mu ltisim9.0 软件设计一个简易数字频率计，其基本要求是： 1. 被测信号的频率范围1KHZ～100MHZ（理想频率范围）； 2. 被测信号可以为正弦波、三角波或方波信号； 3. 四位数码管显示所测频率，并用发光二极管表示单位 。 二、设计电路原理框图 设计方案框图如图所示： 如图所示此频率计的主体电路由时基电路、整形电路、锁存器电路和计数显示电路组成。 它的工作过程是由时基电路产生一标准时间信号控制阀门，调节时基电路中的电阻可产生需要的标准时间信号。信号输入整形电路中，经过整形，输出一方波，通过...
