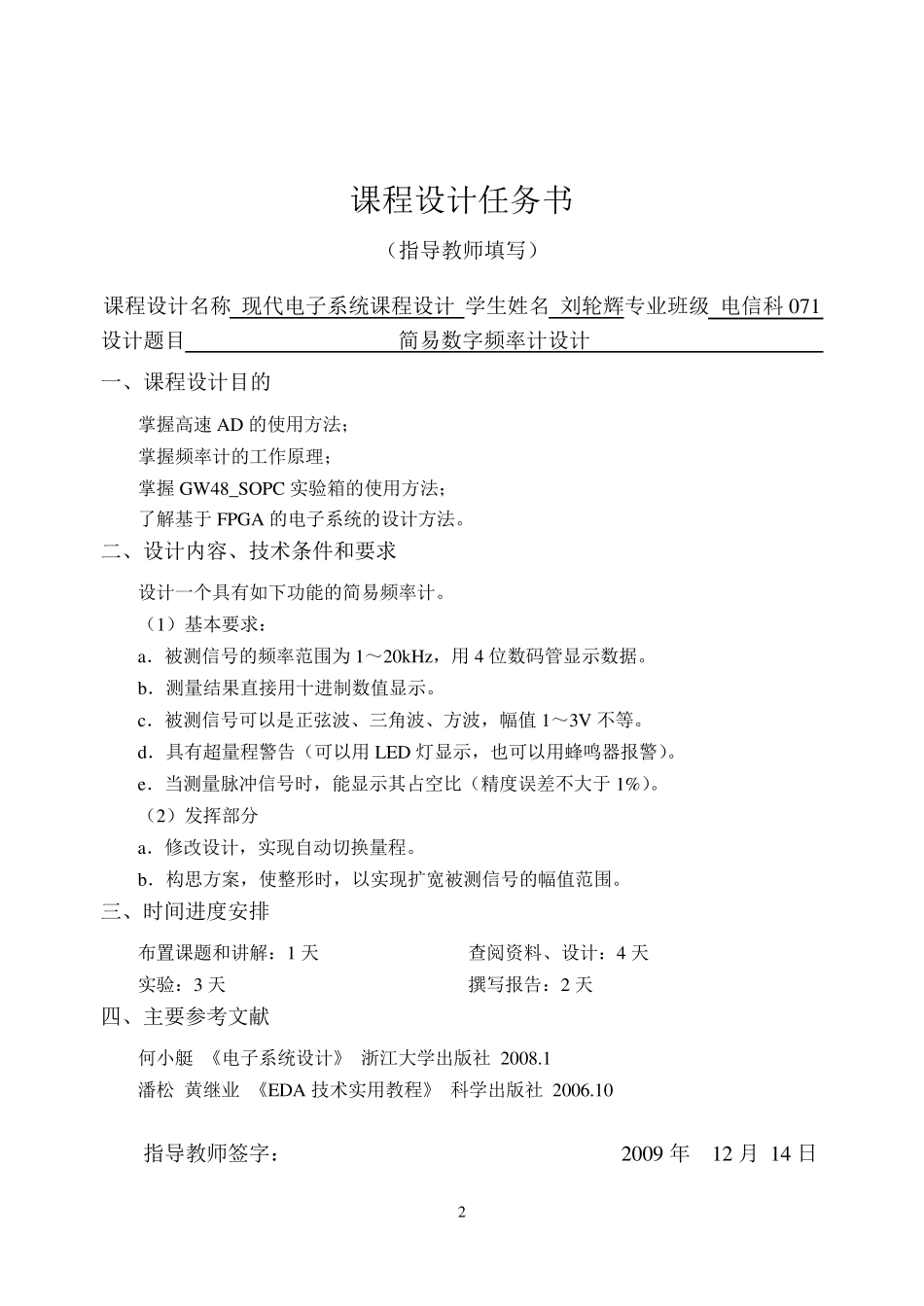

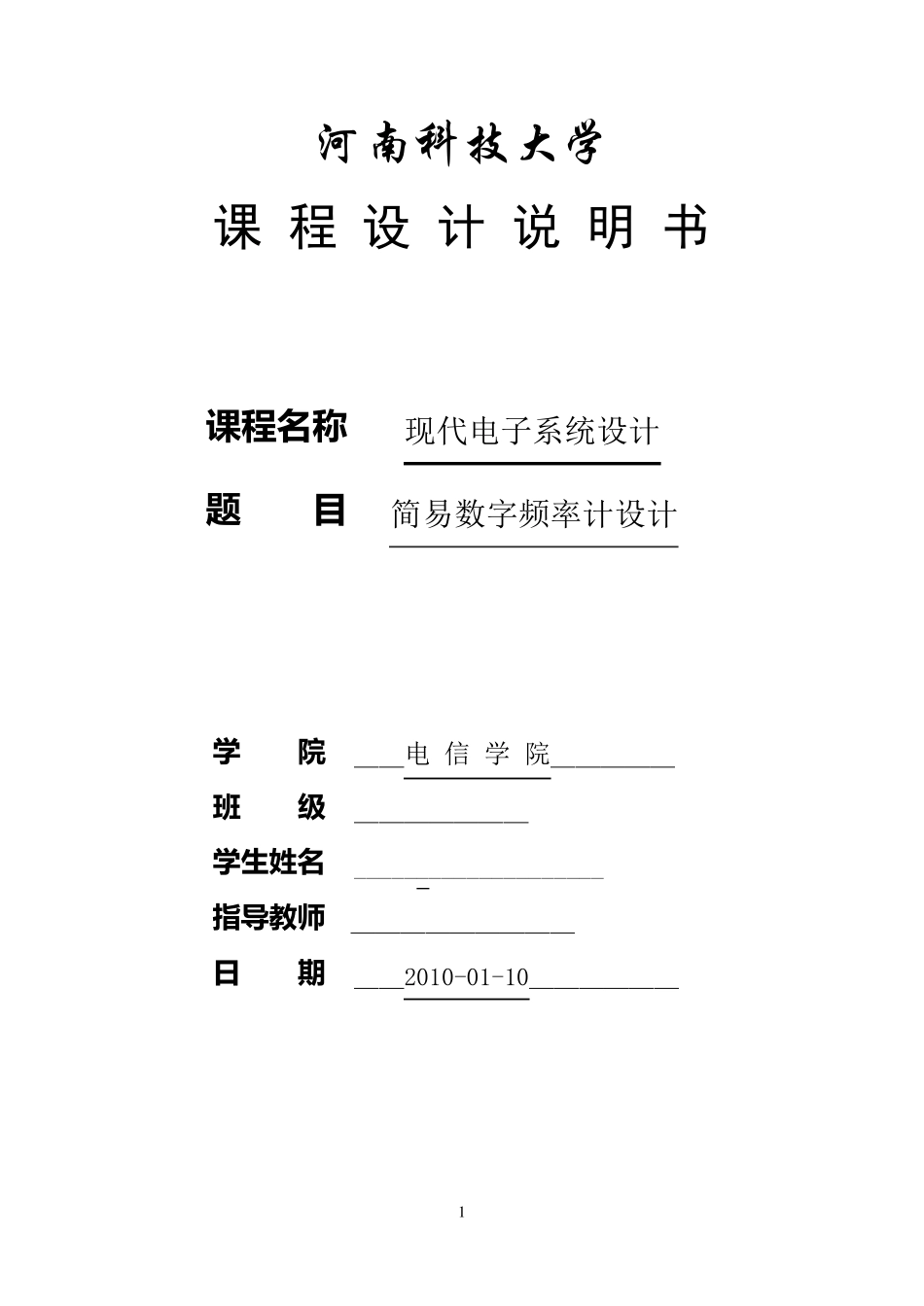

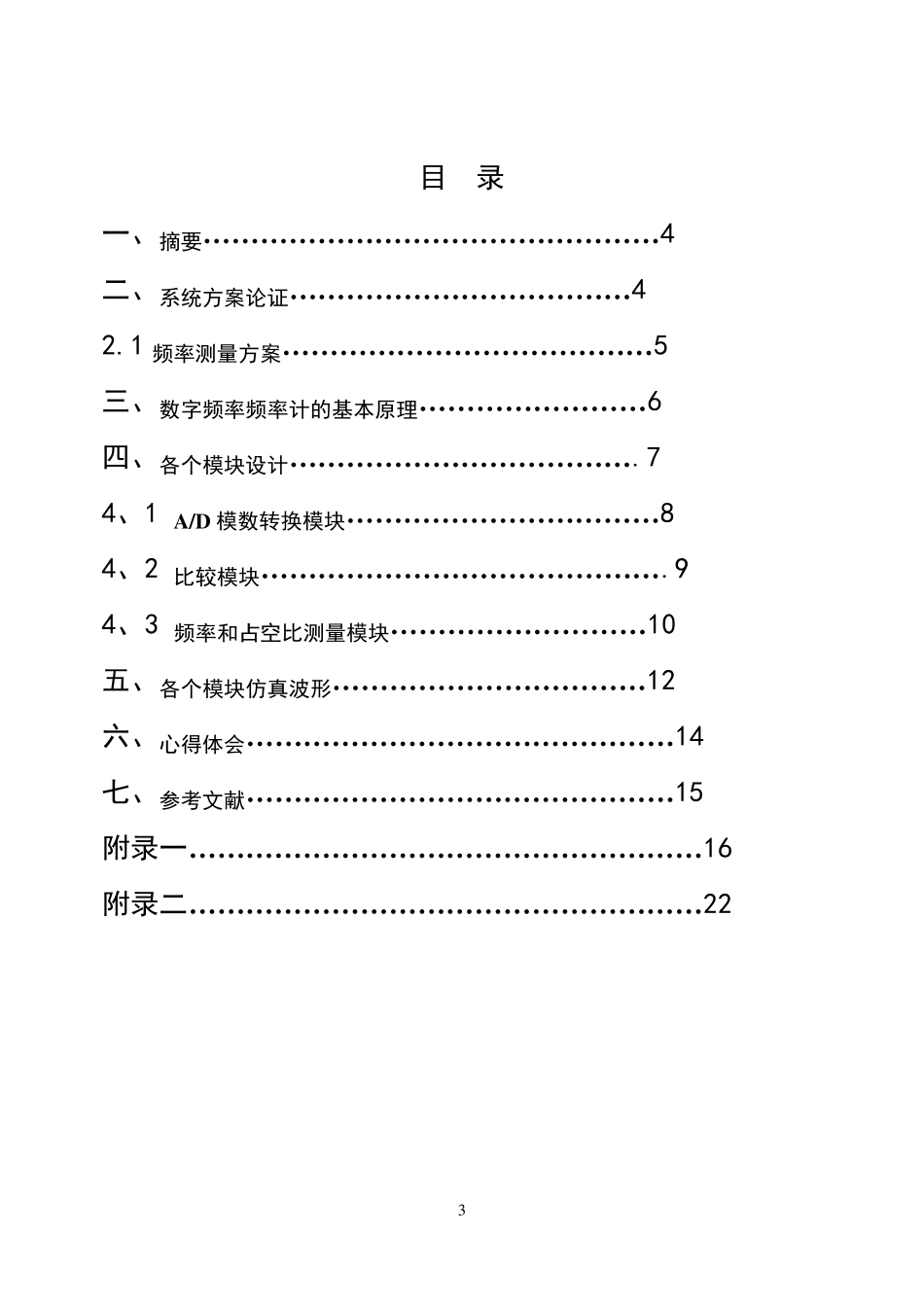

1 河 南 科 技 大 学 课 程 设 计 说 明 书 课 程 名称 现代电子系统设计 题 目 简易数字频率计设计 学 院 __电 信 学 院_____ 班 级 _______ 学生姓名 ____________________ 指导教师 _________ 日 期 __2010-01-10______ 2 课程设计任务书 (指导教师填写) 课程设计名称 现代电子系统课程设计 学生姓名 刘轮辉专业班级 电信科071 设计题目 简易数字频率计设计 一、课程设计目的 掌握高速 AD 的使用方法; 掌握频率计的工作原理; 掌握 GW48_SOPC 实验箱的使用方法; 了解基于 FPGA 的电子系统的设计方法。 二、设计内容、技术条件和要求 设计一个具有如下功能的简易频率计。 (1)基本要求: a.被测信号的频率范围为 1~20kHz,用 4 位数码管显示数据。 b.测量结果直接用十进制数值显示。 c.被测信号可以是正弦波、三角波、方波,幅值 1~3V 不等。 d.具有超量程警告(可以用 LED 灯显示,也可以用蜂鸣器报警)。 e.当测量脉冲信号时,能显示其占空比(精度误差不大于 1%)。 (2)发挥部分 a.修改设计,实现自动切换量程。 b.构思方案,使整形时,以实现扩宽被测信号的幅值范围。 三、时间进度安排 布置课题和讲解:1 天 查阅资料、设计:4 天 实验:3 天 撰写报告:2 天 四、主要参考文献 何小艇 《电子系统设计》 浙江大学出版社 2008.1 潘松 黄继业 《EDA 技术实用教程》 科学出版社 2006.10 指导教师签字: 2009 年 12 月 14 日3 目 录 一、摘要…………………………………………4 二、系统方案论证………………………………4 2.1 频率测量方案…………………………………5 三、数字频率频率计的基本原理……………………6 四、各个模块设计……………………………….7 4、1 A /D 模数转换模块……………………………8 4、2 比较模块…………………………………….9 4、3 频率和占空比测量模块………………………10 五、各个模块仿真波形……………………………12 六、心得体会………………………………………14 七、参考文献………………………………………15 附录一………………………………………………16 附录二………………………………………………22 4 一.摘要 频率计是数字电路中的一个典型应用,是计算机、通讯设备、音频视频等科研生产领域不可缺少的...
