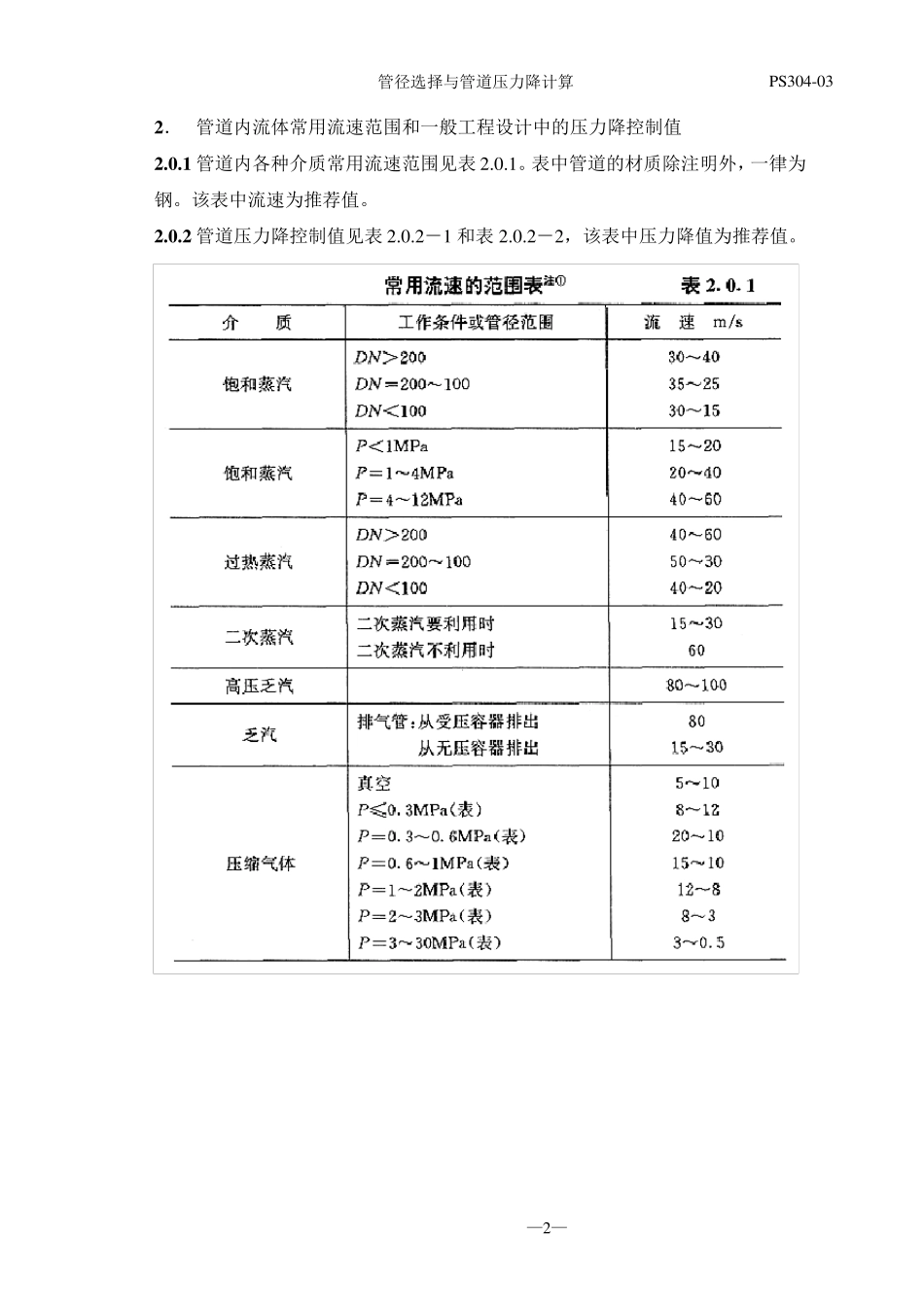

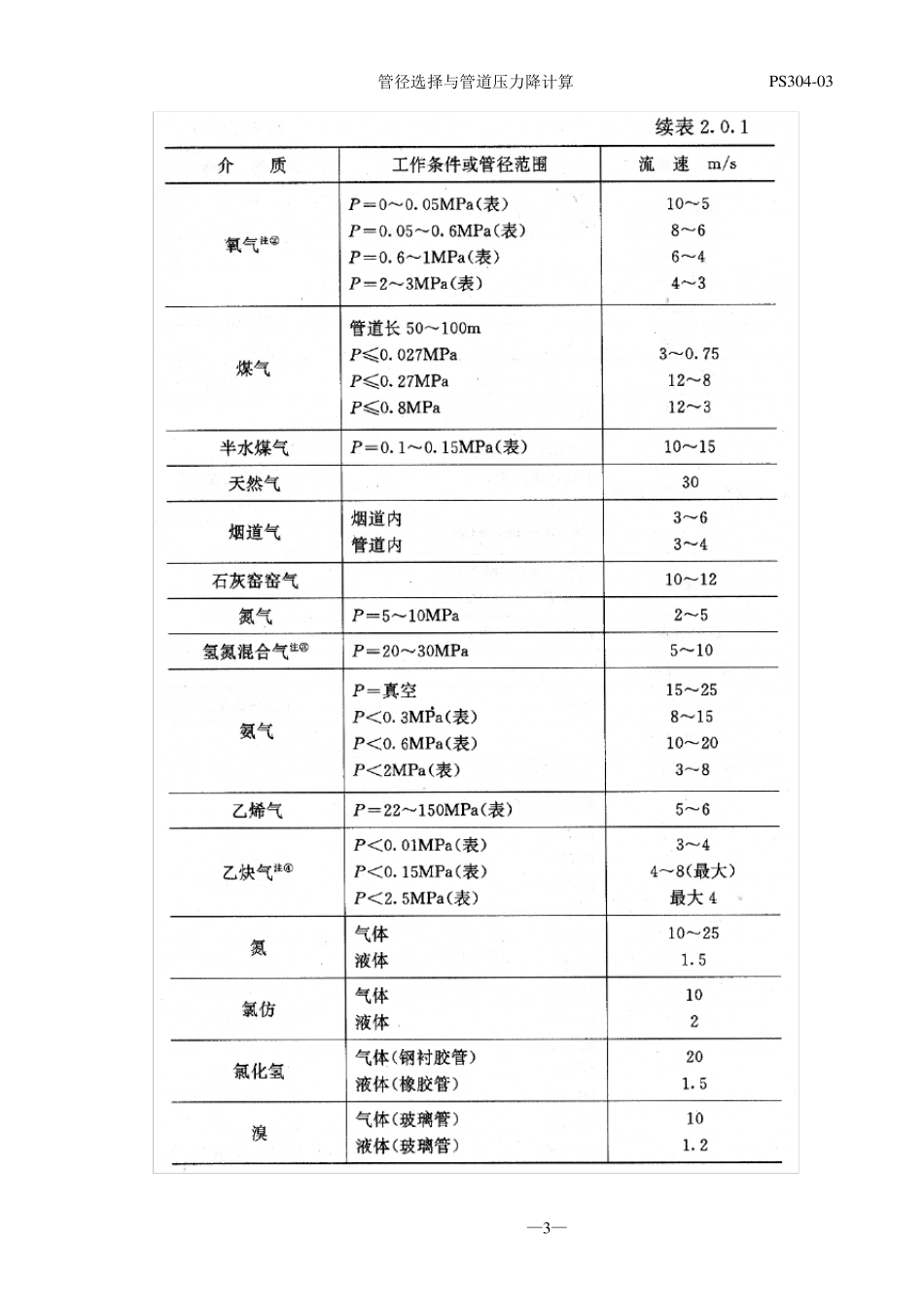

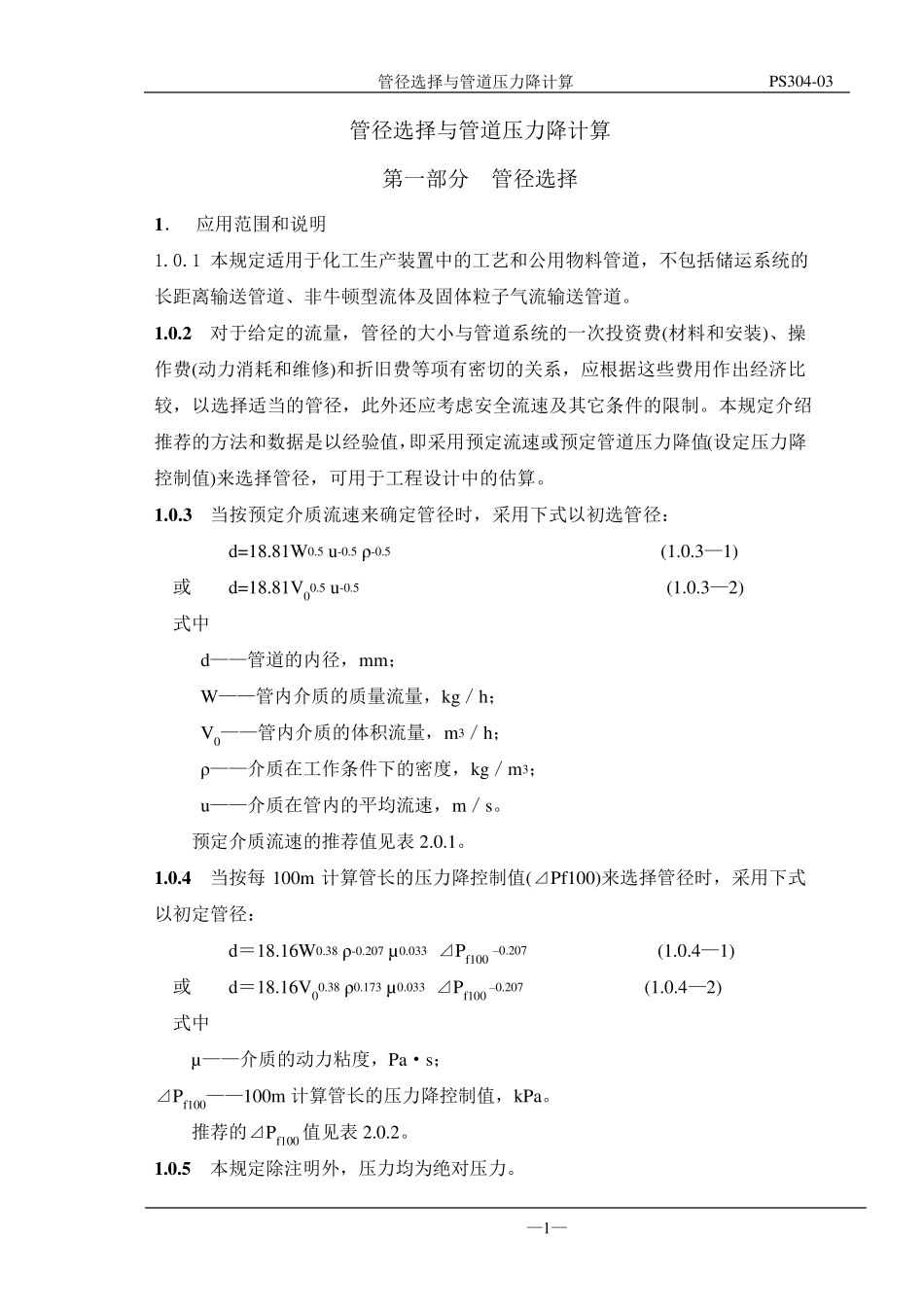

管 径 选 择 与 管 道 压 力 降 计 算 PS304-03 — 1— 管 径 选 择 与 管 道 压 力 降 计 算 第 一 部 分 管 径 选 择 1 ． 应 用 范 围 和 说 明 1.0.1 本 规 定 适 用 于 化 工 生 产 装 置 中 的 工 艺 和 公 用 物 料 管 道 ， 不 包 括 储 运 系 统 的长 距 离 输 送 管 道 、 非 牛 顿 型 流 体 及 固 体 粒 子 气 流 输 送 管 道 。 1 .0 .2 对 于 给 定 的 流 量 ， 管 径 的 大 小 与 管 道 系 统 的 一 次 投 资 费 (材 料 和 安 装 )、 操作 费 (动 力 消 耗 和 维 修 )和 折 旧 费 等 项 有 密 切 的 关 系 ， 应 根 据 这 些 费 用 作 出 经 济 比较 ， 以 选 择 适 当 的 管 径 ， 此 外 还 应 考 虑 安 全 流 速 及 其 它 条 件 的 限 制 。 本 规 定 介 绍推 荐 的 方 法 和 数 据 是 以 经 验 值 ，即 采用 预定 流 速 或预定 管 道 压 力 降 值 (设定 压 力 降控制 值 )来选 择 管 径 ， 可用 于 工 程设计 中 的 估算 。 1 .0 .3 当 按预定 介 质流 速 来确定 管 径 时， 采用 下式以 初选 管 径 ： d=18.81W0.5 u -0.5 ρ-0.5 (1.0.3— 1) 或 d=18.81V00.5 u -0.5 (1.0.3— 2) 式中 d— — 管 道 的 内径 ， mm； W— — 管 内介 质的 质量 流 量 ， kg／h； V0— — 管 内介 质的 体 积流 量 ， m3／h； ρ— — 介 质在工 作 条 件 下的 密 度， kg／m3； u— — 介 质在管 内的 平均流 速 ， m／s。 预定 介 质流 速 的 推 荐 值 见表2.0.1。 1 .0 .4 当 按每100m 计 算 管 长 的 压 力 降 控制 值 (⊿Pf100)来选 择 管 径 时， 采用 下式以 初定 管 径 ： d＝18.16W0.38 ρ-0.207 µ 0.033 ⊿Pf100 –0.207 (1.0.4— 1) 或 d＝18.16V00.38 ρ0.173 µ 0.033 ⊿Pf100 –0.207 (1.0.4— 2) 式中 µ — — 介 质的 动 力 粘度， Pa·s； ⊿Pf100— — 100m 计 算 管 长 的 压 力 降 控制 值 ， kPa。 推 荐 的 ⊿Pf100 值 见表2.0.2。 1 .0 .5 本 规 定 除 注 明 外 ， 压 ...
