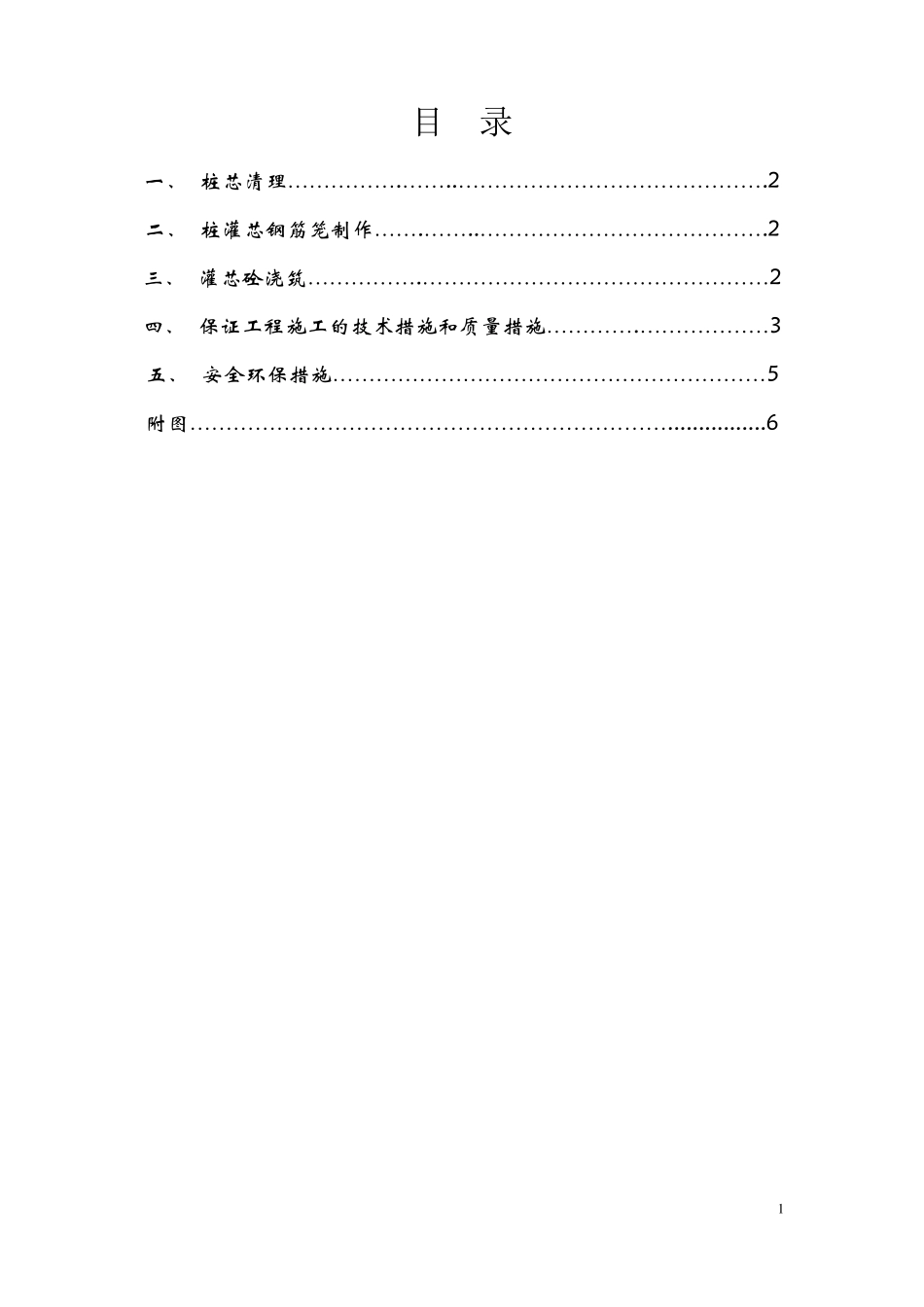

天 津 富 岭 商 业 中 心 预 应 力 管 桩 灌 芯 施 工 方 案 编 号：T JFL -J033 编制人： 审核人： 长 沙 市 建 设 工 程 集 团 有 限 公 司 二 0 一 四 年 五 月 九 日 1 目 录 一 、 桩 芯 清 理 …………….……..…………………………………….2 二 、 桩 灌 芯 钢 筋 笼 制 作 …….……..………………………………….2 三 、 灌 芯 砼 浇 筑 …………….…………………………………………2 四 、 保 证 工 程 施 工 的 技 术 措 施 和 质 量 措 施 ………….………………3 五 、 安 全 环 保 措 施 ……………………………………………………5 附 图 …………………………………………………………................6 2 本工程2#楼、4#楼、5#楼及地下车库全部为抗拔桩，3#楼部分抗拔桩，其余为非抗拔桩，抗拔桩位置全部处于深基坑，根据现场情况及土质条件，桩芯内已灌满泥土，且设计要求砼灌芯长度达4.5M，为了保证灌芯质量特制定以下方案。 一、桩芯清理 1、清理桩孔内泥土及孔口多余泥土，并用钢丝刷将桩孔内泥土刷干净，清理深度大于灌芯长度。 2、清理完成后放入小型水泵采用高压水枪向孔内冲水边冲边向外抽水以保证孔内壁的干净。 3、抽水排水要远离深基坑以保证基坑内无积水。 二、桩灌芯钢筋制作 1、桩芯钢筋笼制作：环筋与主筋全部采用焊接接点以保证钢筋笼的稳固，抗拔桩①号筋按设计要求采用6 20 钢筋，非抗拔桩采用6 18钢筋，其余钢筋笼做法详附图及《10G409》图集41-43页。 2、由于灌芯长度达4.5M，所以钢托板必须焊接牢固，防止灌芯时钢托板脱落。 三、灌芯砼浇注 1、桩头插筋灌芯可按承台逐个穿插进行，要求插筋平面位置正确，标高准确无误；桩灌芯砼采用强度等级为C35、抗渗等级为P8 的膨胀混凝土，桩灌芯砼全部采用商品砼，塔吊吊运方式进行砼的水平运输，桩孔口安设铁皮半圆漏斗，砼从漏斗进入桩3 芯沿桩孔壁下滑以防止下落高度过大产生离析现象，浇灌达到2M 后用插入式振动棒进行震捣密实，灌芯砼质量应严格按要求进行验收。灌芯桩芯砼施工，应严格按有关技术要求进行施工。 2、抗拔桩填芯砼采用膨胀混凝土，增强填芯混凝土与管桩内壁之间力的传递。 四、保证工程施工的技术措施和质量措施 1.技术措施 高桩要进行截桩。接桩以及截桩与不截桩的桩顶与承台连接详见附图及《10G409》图集...
