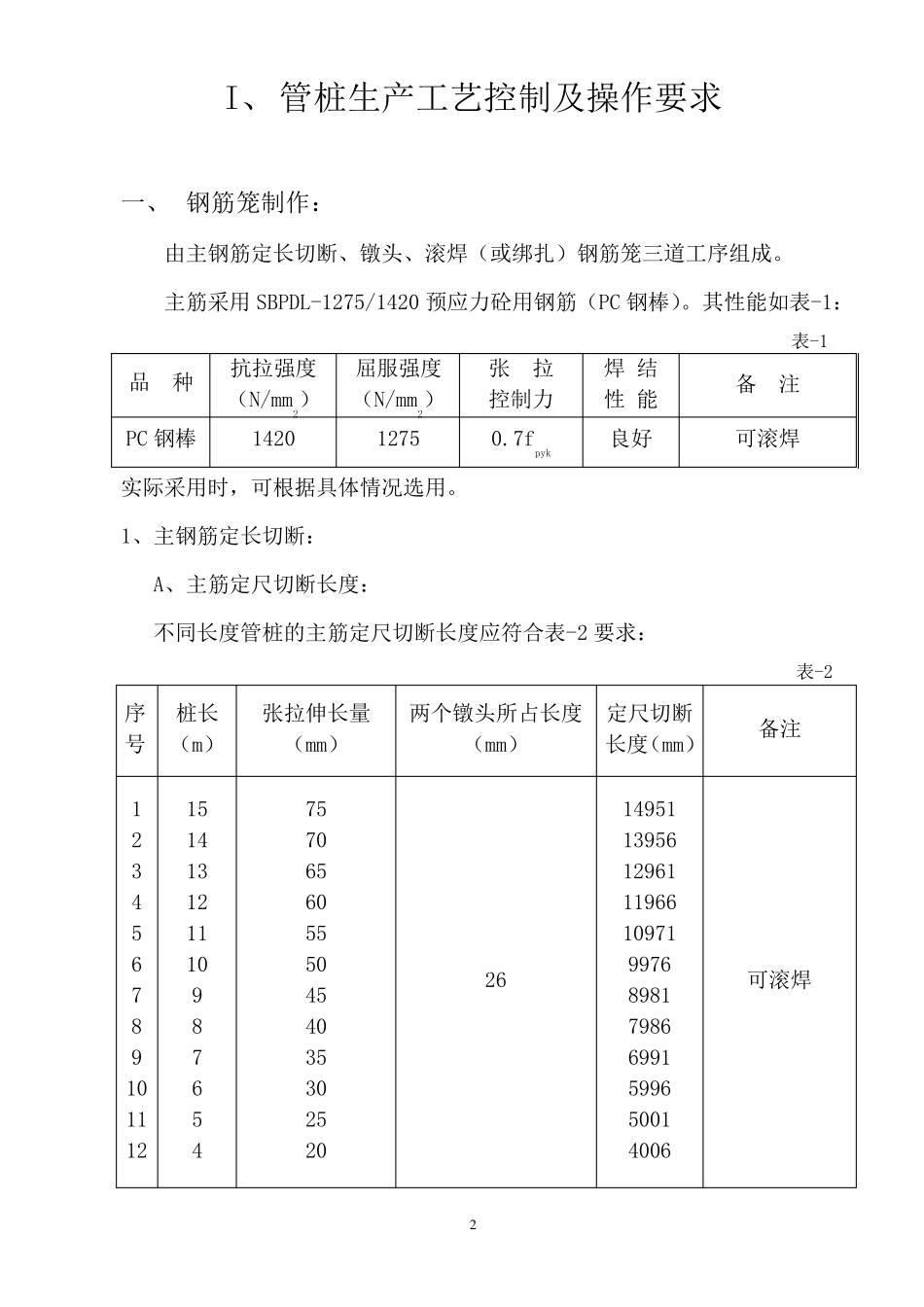

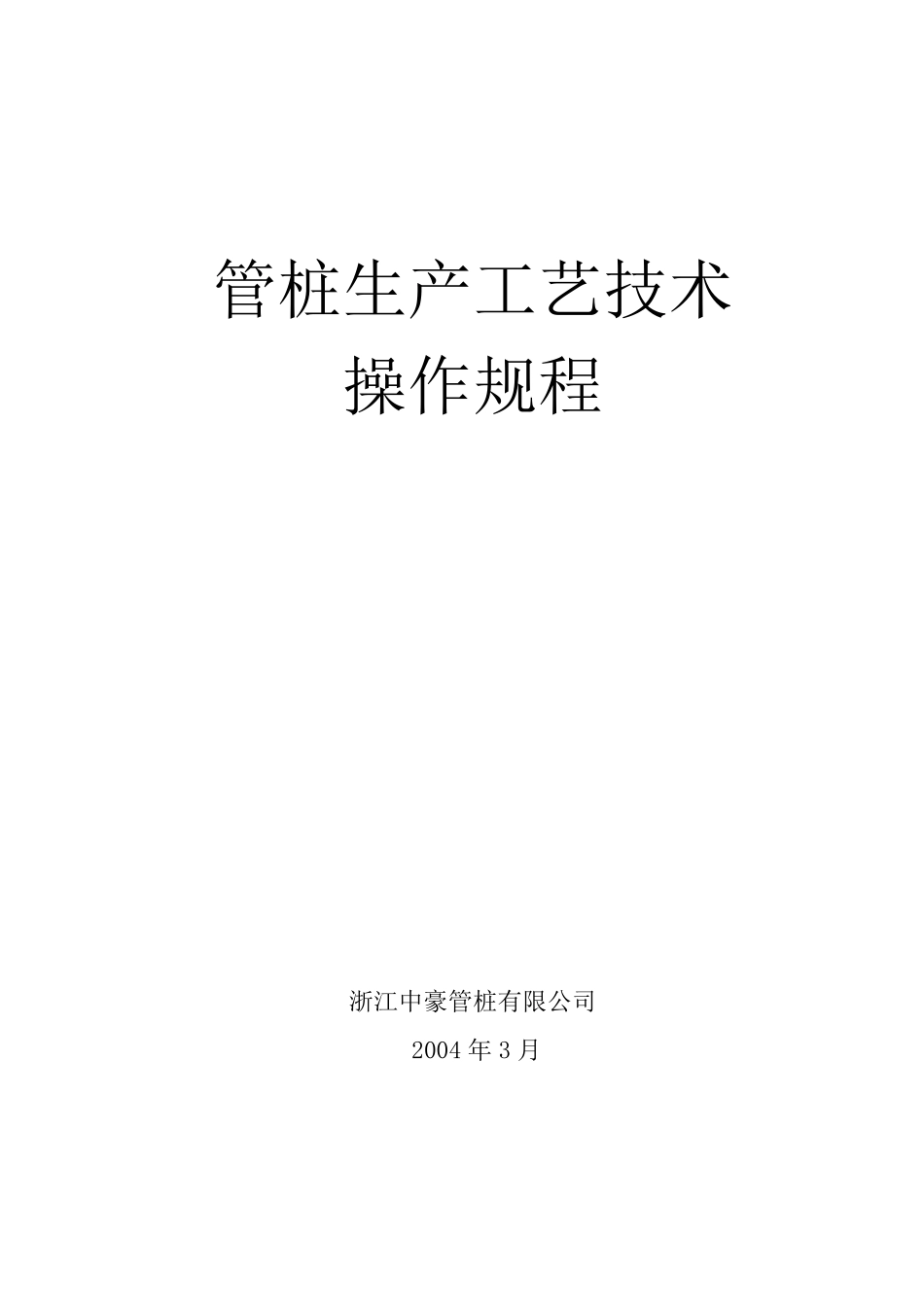

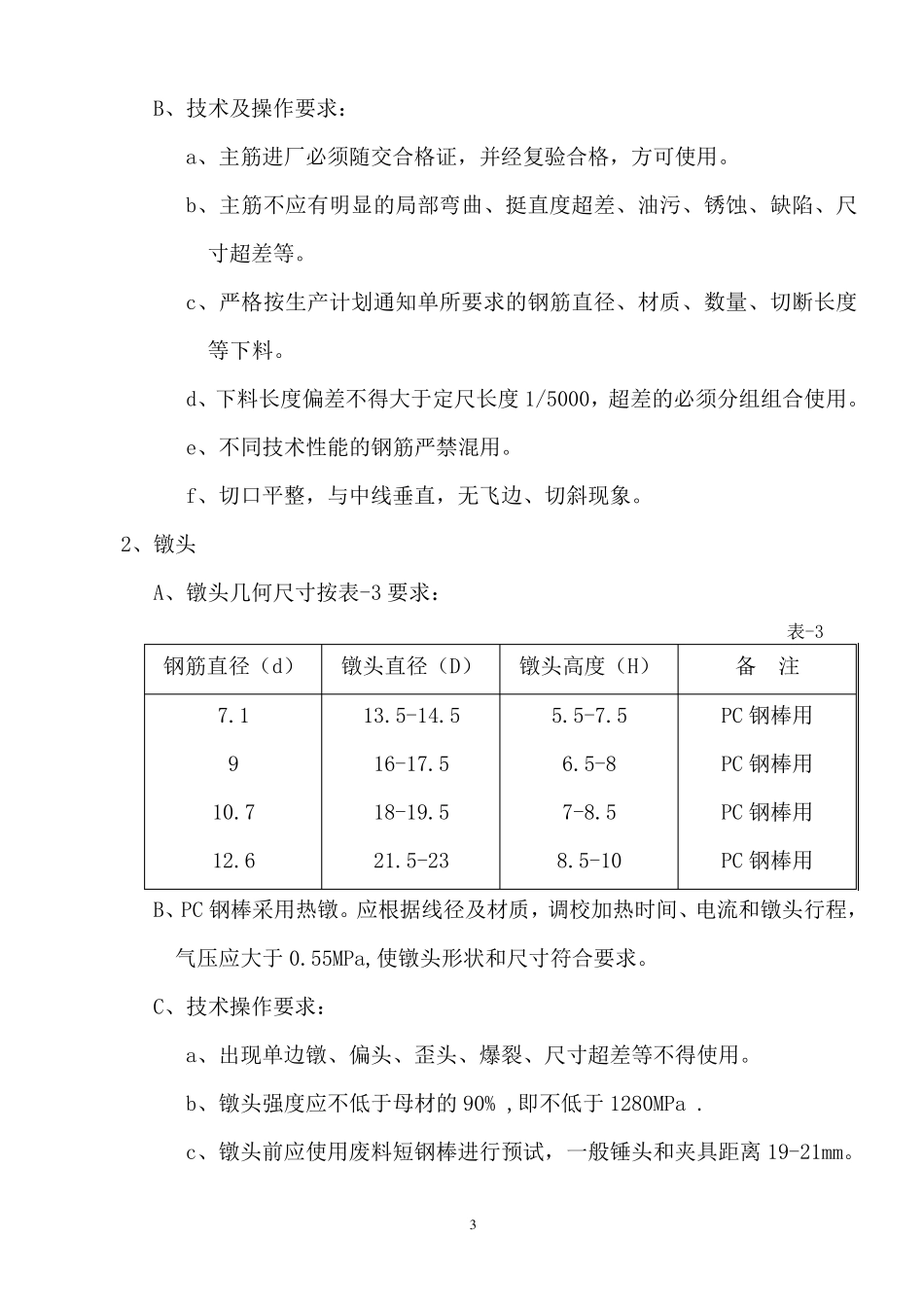

管桩生产工艺技术 操作规程 浙江中豪管桩有限公司 2004 年 3 月 2 I、 管桩生产工艺控制及操作要求 一、 钢筋笼制作： 由主钢筋定长切断、镦头、滚焊（或绑扎）钢筋笼三道工序组成。 主筋采用 SBPDL-1275/1420 预应力砼用钢筋（PC 钢棒）。其性能如表-1： 表-1 品 种 抗拉强度（N/mm2） 屈服强度（N/mm2） 张 拉 控制力 焊 结 性 能 备 注 PC 钢棒 1420 1275 0.7fpyk 良好 可滚焊 实际采用时，可根据具体情况选用。 1、主钢筋定长切断： A、主筋定尺切断长度： 不同长度管桩的主筋定尺切断长度应符合表-2 要求： 表-2 序号 桩长 （m） 张拉伸长量（mm） 两个镦头所占长度（mm） 定尺切断长度（mm） 备注 1 2 3 4 5 6 7 8 9 10 11 12 15 14 13 12 11 10 9 8 7 6 5 4 75 70 65 60 55 50 45 40 35 30 25 20 26 14951 13956 12961 11966 10971 9976 8981 7986 6991 5996 5001 4006 可滚焊 3 B、技术及操作要求： a、主筋进厂必须随交合格证，并经复验合格，方可使用。 b、主筋不应有明显的局部弯曲、挺直度超差、油污、锈蚀、缺陷、尺寸超差等。 c、严格按生产计划通知单所要求的钢筋直径、材质、数量、切断长度等下料。 d、下料长度偏差不得大于定尺长度 1/5000，超差的必须分组组合使用。 e、不同技术性能的钢筋严禁混用。 f、切口平整，与中线垂直，无飞边、切斜现象。 2、镦头 A、镦头几何尺寸按表-3 要求： 表-3 钢筋直径（d） 镦头直径（D） 镦头高度（H） 备 注 7.1 9 10.7 12.6 13.5-14.5 16-17.5 18-19.5 21.5-23 5.5-7.5 6.5-8 7-8.5 8.5-10 PC 钢棒用 PC 钢棒用 PC 钢棒用 PC 钢棒用 B、PC 钢棒采用热镦。应根据线径及材质，调校加热时间、电流和镦头行程，气压应大于 0.55MPa,使镦头形状和尺寸符合要求。 C、技术操作要求： a、出现单边镦、偏头、歪头、爆裂、尺寸超差等不得使用。 b、镦头强度应不低于母材的 90% ,即不低于 1280MPa . c、镦头前应使用废料短钢棒进行预试，一般锤头和夹具距离 19-21mm。 4 正常后开始成品生产。 3、钢筋笼成型： A、对主筋为PC 钢棒的钢筋笼，应滚焊成型。成型的钢筋笼均应符合管桩设计要求。 B、技术操作要求： a、螺旋筋应采用乙级冷拉低碳钢丝，表面不得有油污、锈蚀； b、螺旋筋螺距：两端1.5m 为40-60mm，中间间距为100 mm，两...
