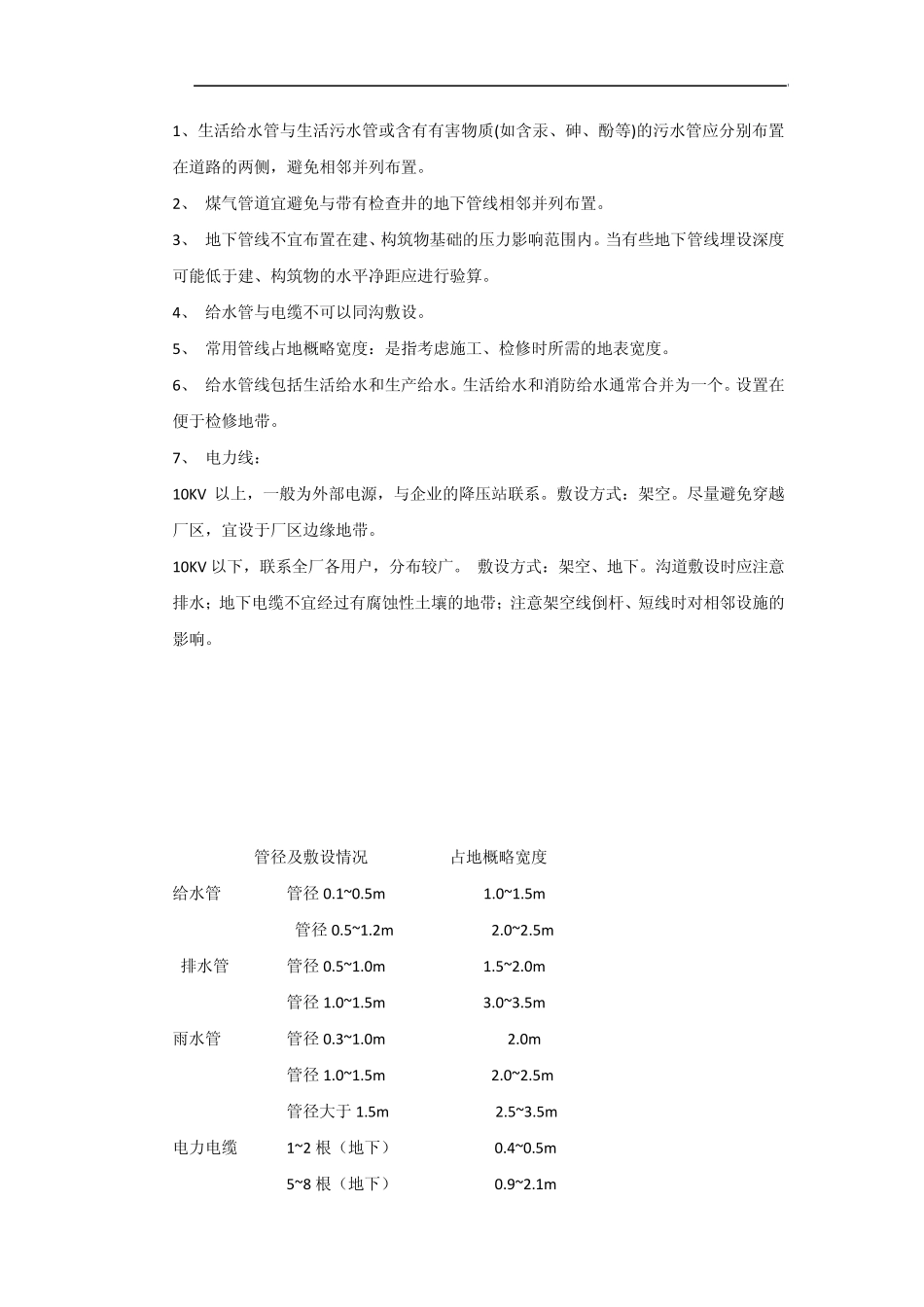

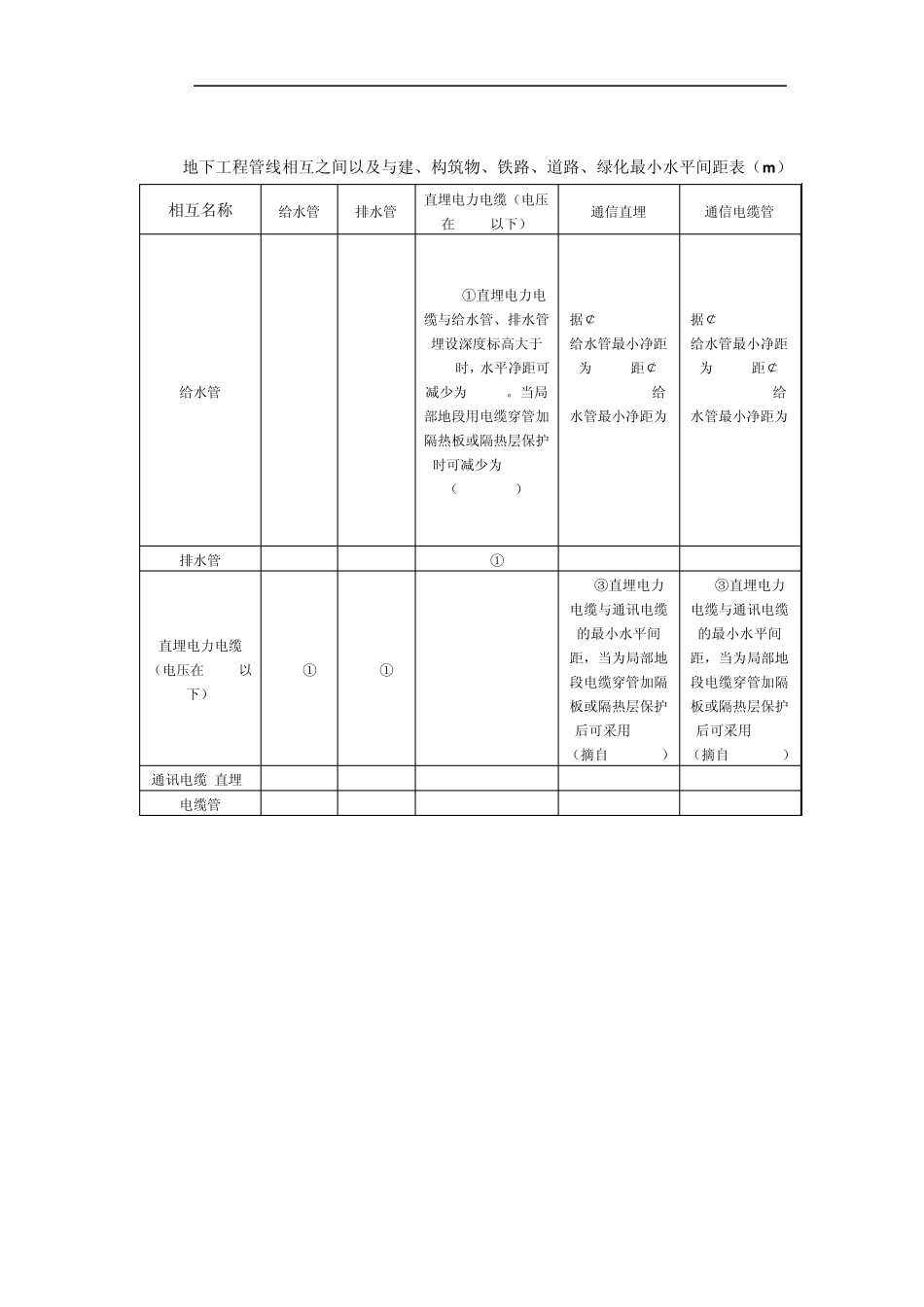

1、生活给水管与生活污水管或含有有害物质(如含汞、砷、酚等)的污水管应分别布置在道路的两侧，避免相邻并列布置。 2、 煤气管道宜避免与带有检查井的地下管线相邻并列布置。 3、 地下管线不宜布置在建、构筑物基础的压力影响范围内。当有些地下管线埋设深度可能低于建、构筑物的水平净距应进行验算。 4、 给水管与电缆不可以同沟敷设。 5、 常用管线占地概略宽度：是指考虑施工、检修时所需的地表宽度。 6、 给水管线包括生活给水和生产给水。生活给水和消防给水通常合并为一个。设置在便于检修地带。 7、 电力线： 10KV 以上，一般为外部电源，与企业的降压站联系。敷设方式：架空。尽量避免穿越厂区，宜设于厂区边缘地带。 10KV 以下，联系全厂各用户，分布较广。 敷设方式：架空、地下。沟道敷设时应注意排水；地下电缆不宜经过有腐蚀性土壤的地带；注意架空线倒杆、短线时对相邻设施的影响。 管径及敷设情况 占地概略宽度 给水管 管径 0.1~0.5m 1.0~1.5m 管径 0.5~1.2m 2.0~2.5m 排水管 管径 0.5~1.0m 1.5~2.0m 管径 1.0~1.5m 3.0~3.5m 雨水管 管径 0.3~1.0m 2.0m 管径 1.0~1.5m 2.0~2.5m 管径大于 1.5m 2.5~3.5m 电力电缆 1~2 根（地下） 0.4~0.5m 5~8 根（地下） 0.9~2.1m 地下管线交叉原则: 给水管在排水管的上面. 管线综合布置设计一般用港区管线综合平面图和管线综合断面图。管线综合图，对于复杂的交叉口，有时辅以交叉口的放大图（局部），已明确各管线之间的相互关系。 对于主要道路管线较多且较为典型的路段，往往以管线综合断面图表示其相对关系。 地下工程管线相互之间以及与建、构筑物、铁路、道路、绿化最小水平间距表（m ） 相互名称 给水管 排水管 直埋电力电缆（电压在35KV以下） 通信直埋 通信电缆管 给水管 1.0 1.5 1.0m(①直埋电力电缆与给水管、排水管埋设深度标高大于0.5m时，水平净距可减少为 0.5m)。当局部地段用电缆穿管加隔热板或隔热层保护时可减少为 0.25m（JB16--80） 据￠75mm~150mm给水管最小净距为 0.5m,距￠200mm~400mm给水管最小净距为1.0m 据￠75mm~150mm给水管最小净距为 0.5m,距￠200mm~400mm给水管最小净距为1.0m 排水管 1.5 1.5 1.0① 1.0 1.0 直埋电力电缆（电压在35KV以下） 1.0① 1.0① --- 0.5③直埋电力电缆与通讯电缆的最小水平间距，当为局部地段电缆穿管加隔板或隔热层保护后可采用 0.1m（摘自 JBJ6-80...
