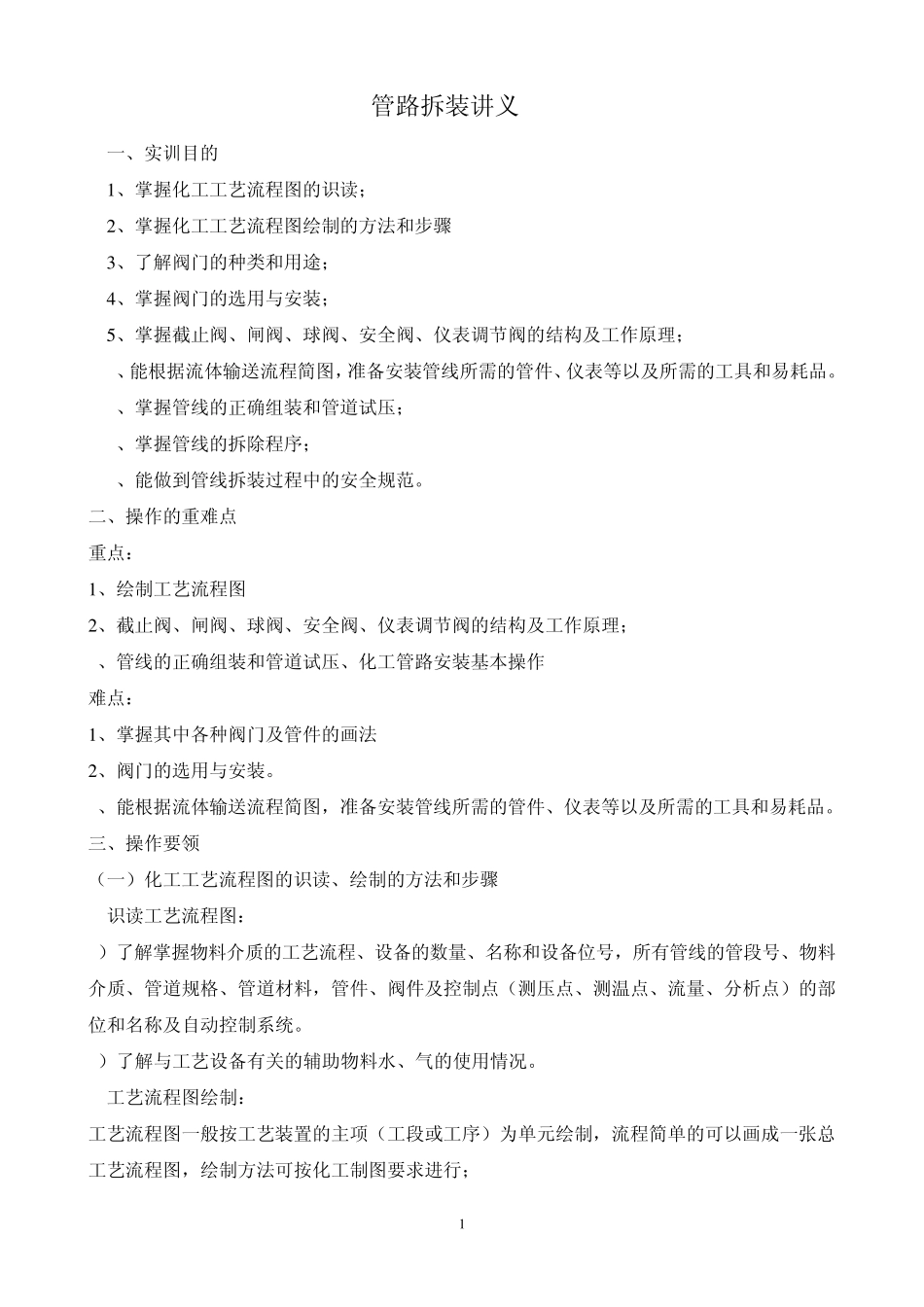

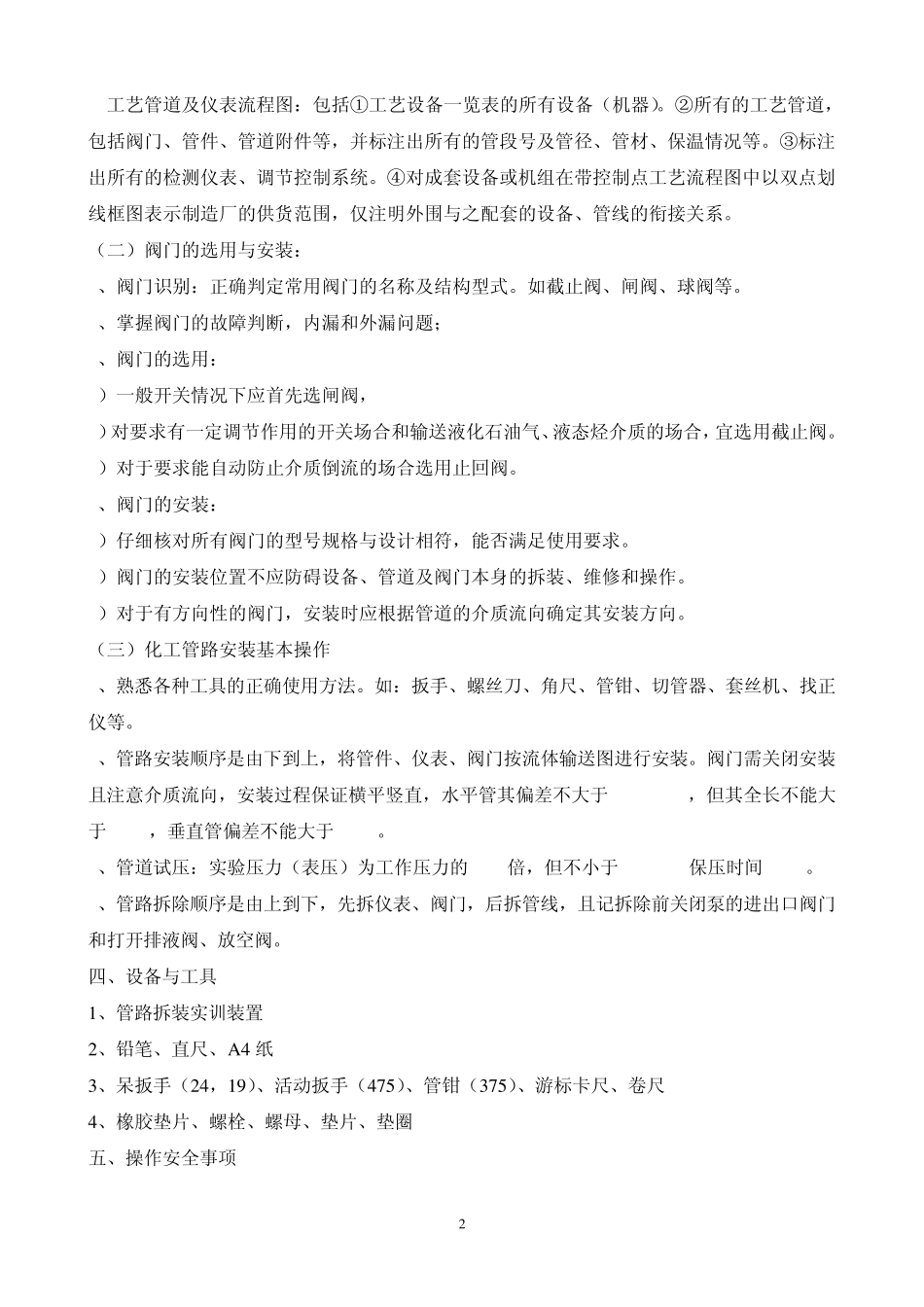

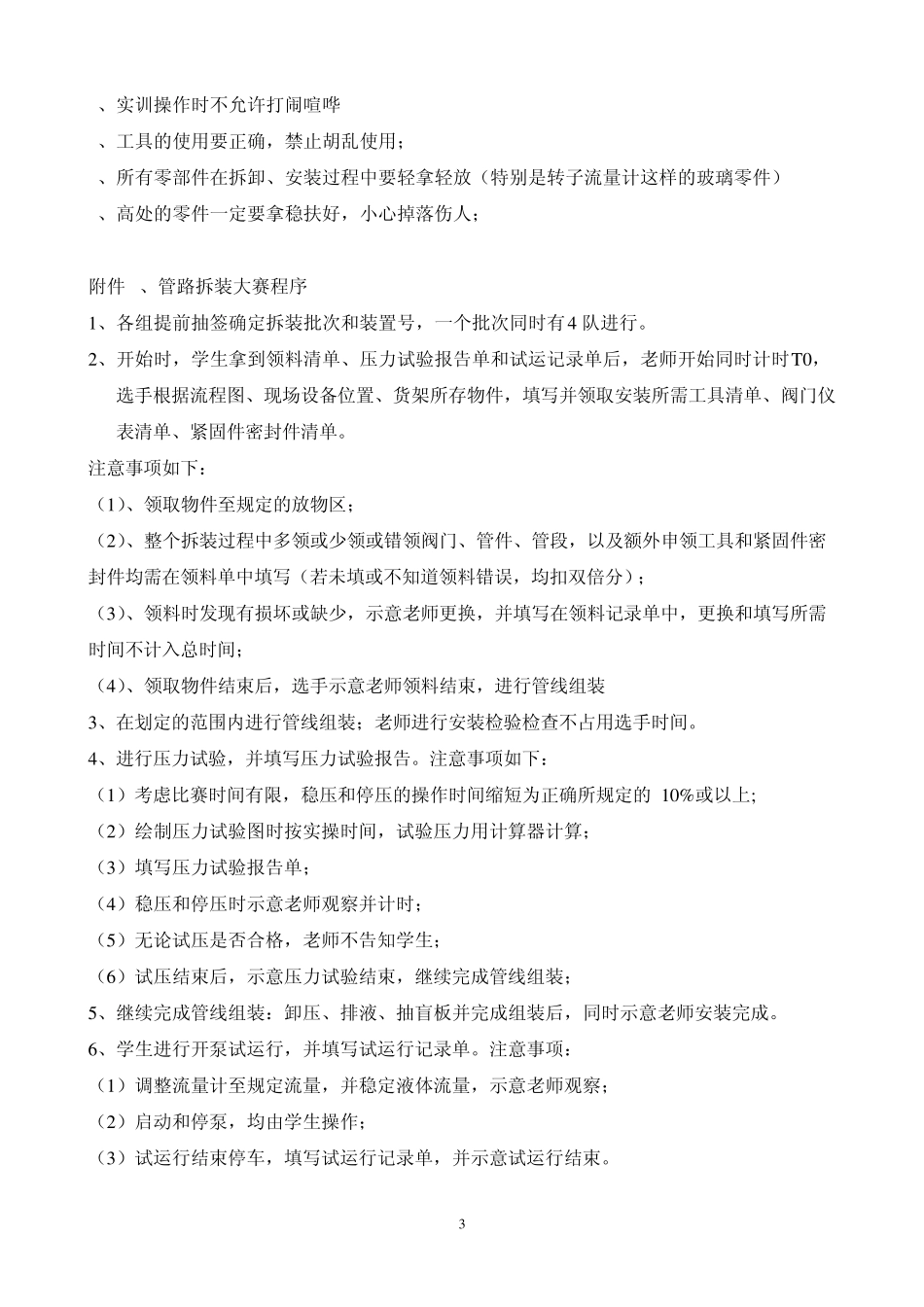

1 管路拆装讲义 一、实训目的 1 、掌握化工工艺流程图的识读； 2 、掌握化工工艺流程图绘制的方法和步骤 3 、了解阀门的种类和用途； 4 、掌握阀门的选用与安装； 5 、掌握截止阀、闸阀、球阀、安全阀、仪表调节阀的结构及工作原理； 6、能根据流体输送流程简图，准备安装管线所需的管件、仪表等以及所需的工具和易耗品。 7、掌握管线的正确组装和管道试压； 8、掌握管线的拆除程序； 9、能做到管线拆装过程中的安全规范。 二、操作的重难点 重点： 1 、绘制工艺流程图 2 、截止阀、闸阀、球阀、安全阀、仪表调节阀的结构及工作原理； 3、管线的正确组装和管道试压、化工管路安装基本操作 难点： 1 、掌握其中各种阀门及管件的画法 2 、阀门的选用与安装。 3、能根据流体输送流程简图，准备安装管线所需的管件、仪表等以及所需的工具和易耗品。 三、操作要领 （一）化工工艺流程图的识读、绘制的方法和步骤 1.识读工艺流程图： 1）了解掌握物料介质的工艺流程、设备的数量、名称和设备位号，所有管线的管段号、物料介质、管道规格、管道材料，管件、阀件及控制点（测压点、测温点、流量、分析点）的部位和名称及自动控制系统。 2）了解与工艺设备有关的辅助物料水、气的使用情况。 2.工艺流程图绘制： 工艺流程图一般按工艺装置的主项（工段或工序）为单元绘制，流程简单的可以画成一张总工艺流程图，绘制方法可按化工制图要求进行； 2 3.工艺管道及仪表流程图：包括①工艺设备一览表的所有设备（机器）。②所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。③标注出所有的检测仪表、调节控制系统。④对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线的衔接关系。 （二）阀门的选用与安装： 1、阀门识别：正确判定常用阀门的名称及结构型式。如截止阀、闸阀、球阀等。 2、掌握阀门的故障判断，内漏和外漏问题； 3、阀门的选用： 1）一般开关情况下应首先选闸阀， 2）对要求有一定调节作用的开关场合和输送液化石油气、液态烃介质的场合，宜选用截止阀。 3）对于要求能自动防止介质倒流的场合选用止回阀。 4、阀门的安装： 1）仔细核对所有阀门的型号规格与设计相符，能否满足使用要求。 2）阀门的安装位置不应防碍设备、管道及阀门本身的拆装、维修和操作。 3）对于有方向性的阀门，安装...
