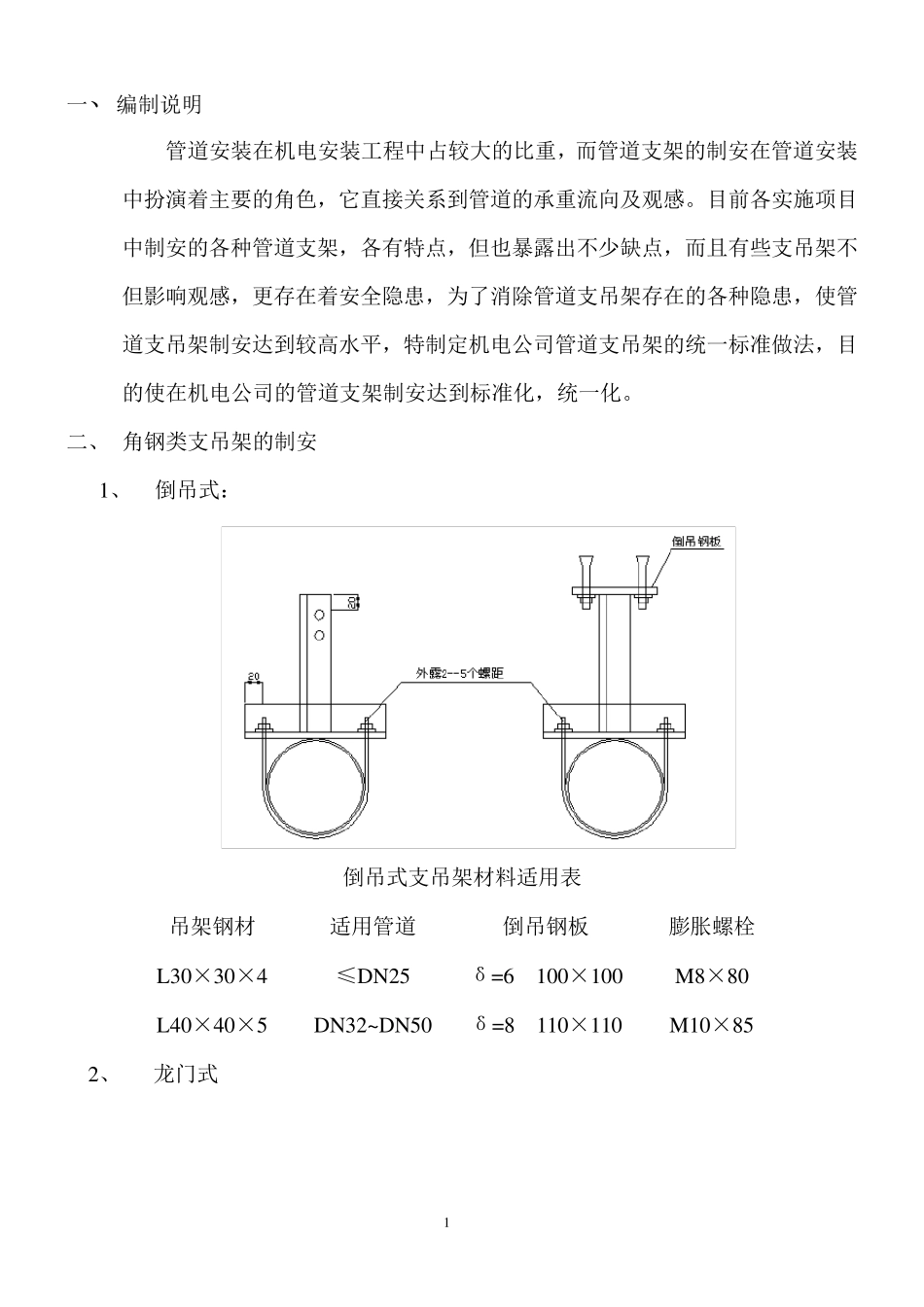

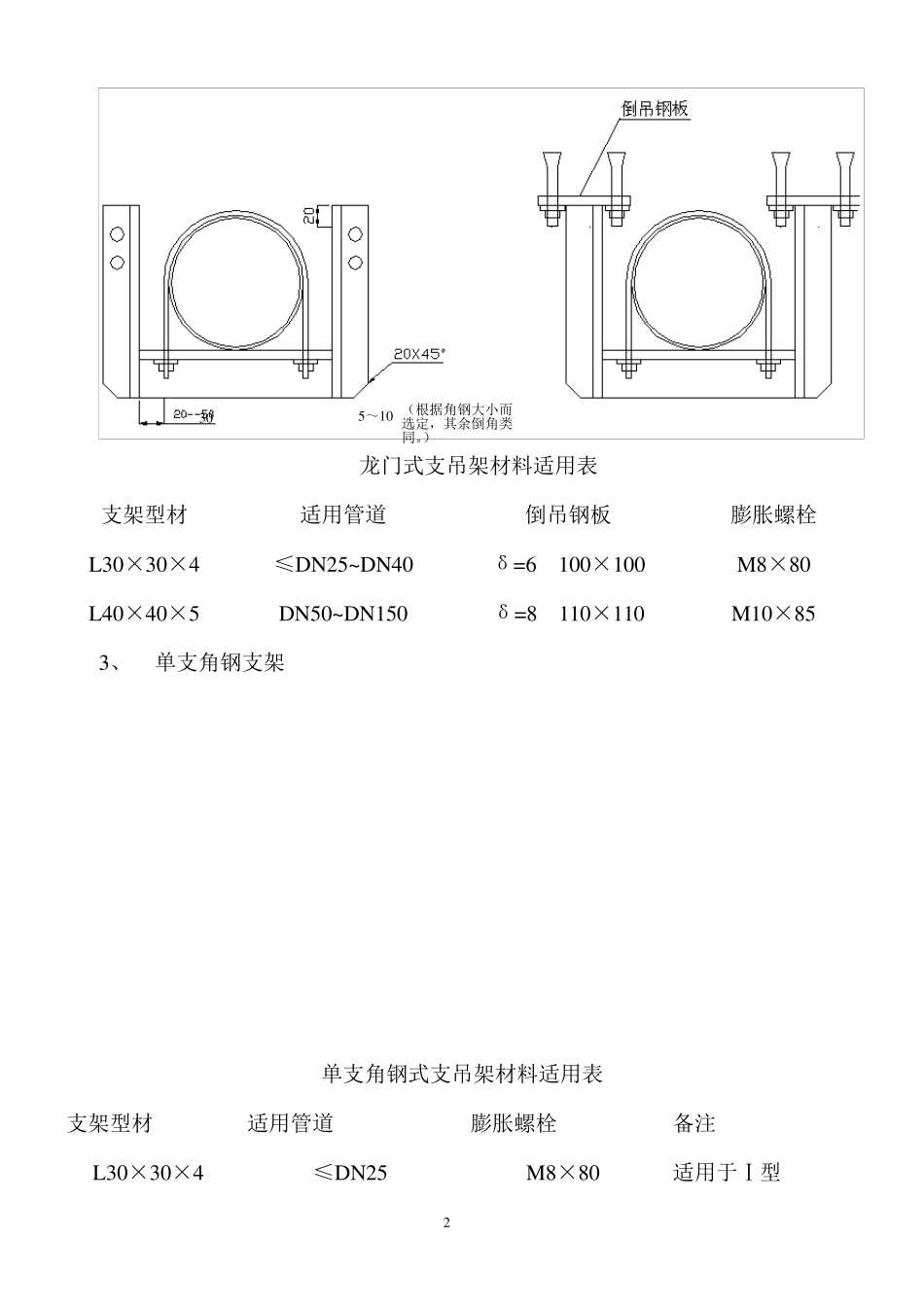

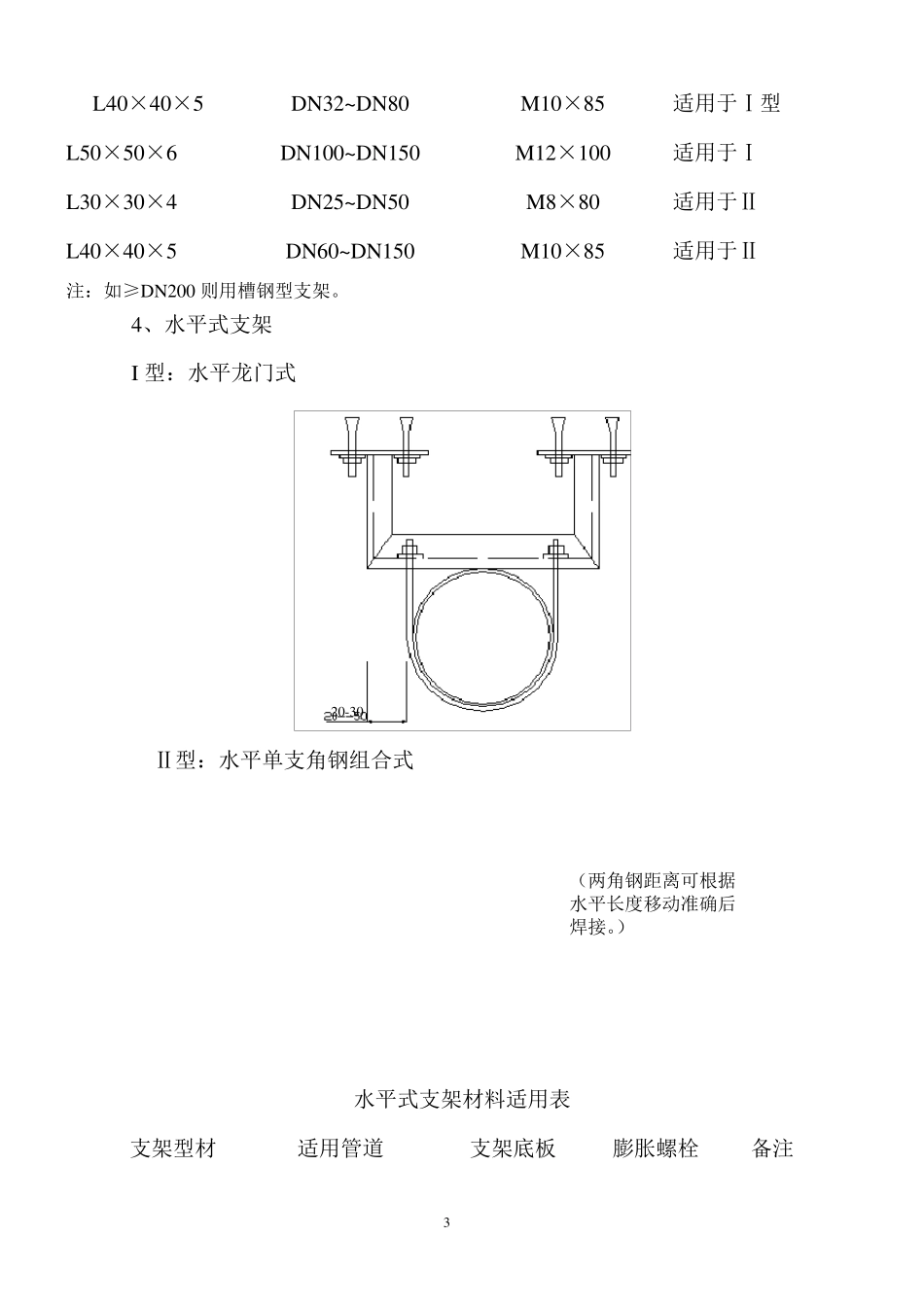

1 一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、 角钢类支吊架的制安 1、 倒吊式： 倒吊式支吊架材料适用表 吊架钢材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25 δ=6 100×100 M8×80 L40×40×5 DN32~DN50 δ=8 110×110 M10×85 2、 龙门式 2 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30×30×4 ≤DN25 M8×80 适用于Ⅰ型 30 5～10 （根据角钢大小而选定，其余倒角类同。） 3 L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型 L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于Ⅱ L40×40×5 DN60~DN150 M10×85 适用于Ⅱ 注：如≥DN200 则用槽钢型支架。 4、水平式支架 I 型：水平龙门式 Ⅱ型：水平单支角钢组合式 水平式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 备注 （两角钢距离可根据水平长度移动准确后焊接。） 20-30 4 L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用 I 型 L40×40×5 ≤DN50 M10×85 适用Ⅱ型 L50×50×6 DN60~DN100 M10×100 适用Ⅱ型 5、 座地式 注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。 座地式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 L40×40×5 ≤DN25~DN50 δ=8 110×110 M10×85 L50×50×6 DN60~DN150 δ=10 120×120 M12×100 6、 挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上） Ⅰ型：L 型支架（立柱长度与横担长度之比 1：1） 挂墙式支架材料适用表 支架型材 适用管道 膨胀螺栓 备 注 L40×40×5 ≤DN50 M10×100 适用于Ⅰ型及空调的冷凝水、冷...
